10mm Mikro Kaydırıcı Doğrusal Adım Motoru 5V DC Makine Otomatik Enstrümanlar için Makine Makine Optik Enstrümanlar 、Dikkatli Tıbbi Cihazlar

10mm Mikro kaydırıcı doğrusal basamaklı motor 5V DC, Otomatik aletler, optik aletler, hassas tıbbi cihazlar için vida

10 mm çaplı mikro kaydırıcı vida uzunluğu 26.4 mm mikro kaydırıcı adım motor braketli lineer adım motorlu bakır kaydırıcı

VSM1069, bir hassas mikro adım motorudur, çıkış şaftı, vida ve vida çubuğunun üzerinden, vida'nın bir itiş haline dönüşünü destekleyen 0,4 mm'lik bir mesafeye sahiptir.
Motorun temel adım açısı 18 derece, motor her hafta 20 adım çalışır, bu nedenle hareket çözünürlüğü hassas kontrol amacına ulaşmak için 0.02mm'ye ulaşabilir.
Alt bölümü kullanan aktüatör yönleri.
Küçük boyutu, yüksek hassasiyeti, kontrolü kolaylığı ve diğer mükemmel özellikleri nedeniyle, bu mikro adımlı motor kamera, optik aletler, lensler,hassas tıbbi cihazlar, otomatik kapı kilitleri ve diğer alanlar.
FPC'nin motor giriş kısmı, ancak müşteri talebine göre bir bağlantı hattı iğnesi, PCB ve diğer formlara değiştirilebilir.
Montaj desteği müşterinin isteğine göre değiştirilebilir.

Bu, bir braket, bir kurşun vida ve göreceli bir hareket kaydırıcısı ile donatılmış bir adım motor türüdür.

Motorun çıkış şaftı bir vida olduğundan, vida dönerken, vida kaydırıcıyı ileri ve geri hareket ettirir.İlerleme ve geri çekilme gibi eylemler kolayca sağlanabilir.Ek olarak, adım motoru dönüş hızını, dönüş sayısını vb. doğru bir şekilde kontrol edebilir, bu da kaydırıcının hareket hızını belirler.ve hareket pozisyonu doğru ve kontrol edilebilirVe konum doğruluğu 0.05 mm'ye kadar kontrol edilebilir.

Yukarıdaki özellikler nedeniyle, bu tür motorlar güzellik ekipmanları, tıbbi ekipmanlar, otomatik satış makineleri, hızlı denetim ve diğer alanlarda yaygın olarak kullanılmaktadır.

Ana Uygulama

1)Otomatik satış makinesi

2) Optik aletler

3) Tespit tıbbi cihazlar

4)Güzellik ekipmanları

Diğer hassas kontrol uygulamaları

10mm M2 kurşun vida kaydırıcı adım motorÖzellikler:

26.4 mm vuruşlu 10 mm plastik kaydırıcı adımlı motorun çizimi:

VSM1069 özel bir değerli mikro adım motorudur (veya doğrusal adım motor) bir destekle ve hareketli kaydırıcıyla (motor döndüğünde kaydırıcı ileri veya geri hareket eder),Hareket hızı değerli mikro stepper motor sürücü darbeler sıklığı ile kontrol edilebilir, hareket eden mesafe değerli mikro stepper sürücü darbeler sayısıyla kontrol edilebilir. Bu tipik motor için, motor sürüş 2-2 fazında, 1 darbeler kaydırmak hareket 0.02 mm yapar.Temel slayt, fotoğrafta gösterildiği gibi siyah bir plastik (POM) birimidir., ayrıca slayt herhangi bir şekle özelleştirilebilir.

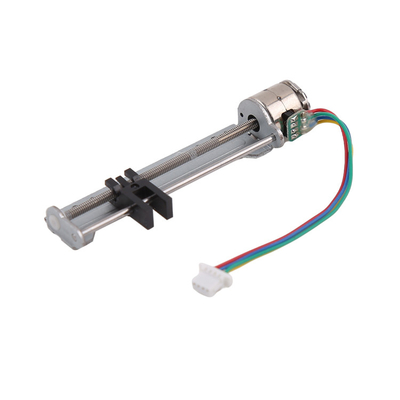

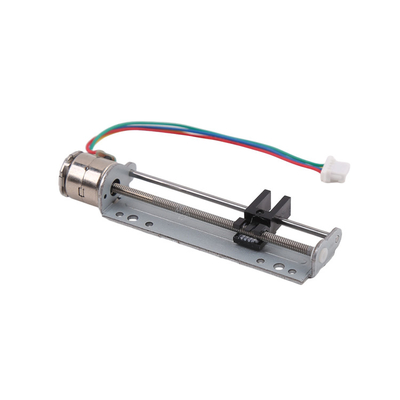

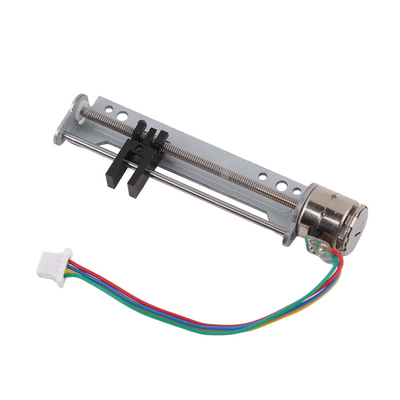

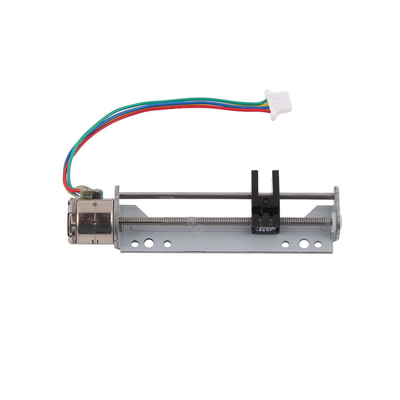

10 mm plastik kaydırıcı adımlı motor için ürün göstergesi:

10mm Mikro kaydırıcı doğrusal adım motor Bracket Stepper Motorlu vida motoru

Müşteriler içeriği özelleştirebilir:

1Ürünün dış çapı açısından, müşterinin kullanım ortamına, alan dayanıklılığına ve benzeri özelliklere göre 6 8 10 15 20 25 mm gibi farklı boyutlar seçilebilir.

2Motorun çıkış pozisyonu, en iyi durumda kurulum gereksinimlerini karşılamak için 360 derece aralığında serbestçe seçilebilir.PCBFPC çıplak iğne.

2Müşterilerin gereksinimlerine göre, motorun etkili çeki, esas olarak vida çapı ve uzunluğunu göz önünde bulundurarak belirli bir aralıkta özelleştirilebilir.

Genellikle M2 viskinin maksimum uzunluğu 50mm, M3 viskinin uzunluğu 100mm ve M4 viskinin uzunluğu 100mm olabilir.Küçük bir motor için aşırı büyük çaplı bir kurşun vida kullanmak çok fazla güç tüketir, bu nedenle bir motor seçerken kapsamlı bir şekilde dikkate alınmalıdır.

4Kaydırıcının malzemesi genellikle plastikten yapılır, bu da şekillendirilmesi kolay ve ekonomiktir.

Müşterinin özel kullanım ortamı ve gereksinimleri olduğunda, kaydırıcı ayrıca metal parçalardan da yapılabilir.

Tabii ki, maliyet nispeten yüksek olacaktır, bu da müşterinin kaydırıcının şekli ve boyutu için gereksinimlerine göre belirlenir.

Paketleme şeması:
