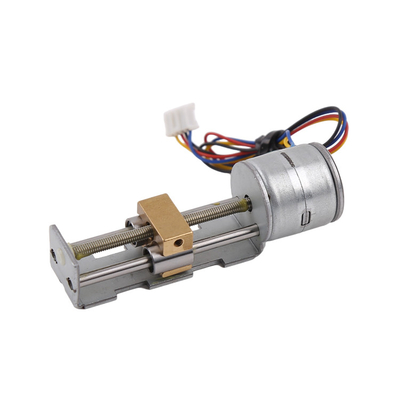

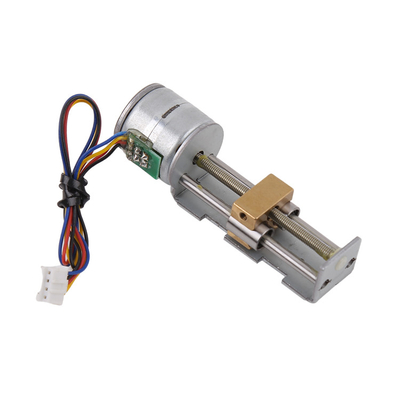

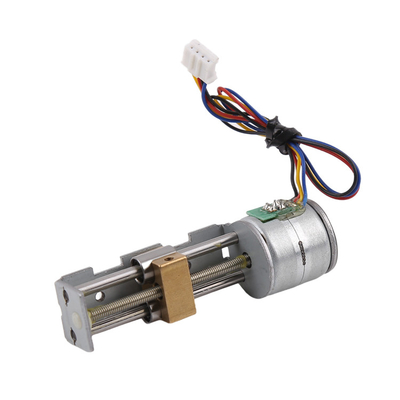

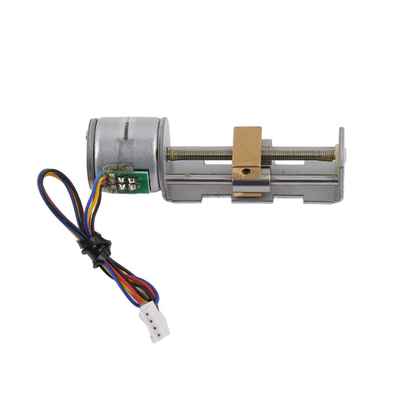

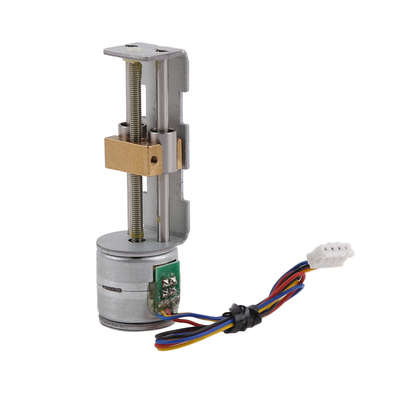

Bipolar Sürüş 20mm Mikro Kaydırıcı Adımcı Motor Kurşun Vuruş 66mm Vuruş Doğrusal Motorlar Otomatik Satış Makinesi Özellikleri
| Menşe yeri | Çin |
|---|---|
| Marka adı | VIC-TECH |
| Sertifika | RoHS |
| Model numarası | SM20-66L |
| Min sipariş miktarı | 1 ünite |
| Fiyat | US$4.5~18.5 |
| Ambalaj bilgileri | Ürün inci pamukla paketlenmiş ve dış tarafı bir kartonda. |
| Teslim süresi | Örnek ödemesi aldıktan sonra 10 ~ 30 gün |
| Ödeme koşulları | MoneyGram, Western Union, Kredi Kartı, T/T, L/C |
| Yetenek temini | 100000\ Birim/yıl |
Ücretsiz numuneler ve kuponlar için benimle iletişime geçin.
Naber:0086 18588475571
sohbet: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÜrün ayrıntıları
| motor boyutu | 15 mm (seçici 6 8 10 20 25) | Adım Açısı | 18 derece |
|---|---|---|---|
| Kurşun perdesi | M3 0,5 mm'lik mesafe | Sürüş Gerilimi | 12 VDC |
| bobin direnci | 30 ohm (özelleştirme yapılabilir) | Sürüş Yöntemi | Bi-polar 2-2 Faz |
| Vurgulamak | 20 mm mikro kaydırıcı adımlı motor,iki kutuplu tahrikli doğrusal adımlı motor,66 mm vuruşlu doğrusal adımlı motor |
||
Ürün Açıklaması
Bipolar sürücü 20mm mikro kaydırıcı adım motor kurşun vida 66mm vuruş doğrusal motorlarözellikleri:
SM20-66L, hassas bir mikro adımlı motordur, çıkış şaftı 0,5 mm'lik bir mesafeye sahip bir kurşun vida sahiptir ve kurşun vida ve kurşun vida tarafından desteklenen kurşun vida iticiğe döner.
Mini gövde, 10N itiş, 75mm vuruş, adım başına 0,0277mm yer değiştirme ve en hızlı 3.5 saniye içinde tamamlanabilir.
Küçük boyutu, yüksek hassasiyeti ve kolay kontrolü nedeniyle, bu mikro adım
Motorun çıkış ocağı bir kurşun vida olduğundan, kurşun vida dönerken, kurşun vida kaydırıcıyı ileri geri hareket ettirir.Bu kolayca ileri ve geri gibi eylemler sağlarEk olarak, adım motoru, kaydırıcının hareket hızını belirleyen hızı, dönüş sayısını vb. doğru bir şekilde kontrol edebilir.ve hareket pozisyonu doğru bir şekilde kontrol edilebilirKonumlama doğruluğu 0.05mm içinde kontrol edilebilir.
Yukarıdaki özellikler nedeniyle, bu tür motorlar güzellik ekipmanlarında, hassas tıbbi ekipmanlarda, satış makinelerinde, hızlı testlerde ve diğer alanlarda yaygın olarak kullanılmaktadır.
Motorun giriş kısmı bir bağlantı telidir, ancak müşteri ihtiyaçlarına göre bağlantı tel, PCB, FPC vb. şeklinde değiştirilebilir.
Montaj braketleri müşteri gereksinimlerine göre özelleştirilebilir
Ana Uygulama
1)Otomatik satış makinesi
2) Optik aletler
3) Tespit tıbbi cihazlar
4)Güzellik ekipmanları
Diğer hassas kontrol uygulamaları
20 mm M3 kurşun vida kaydırıcı adımlı motorÖzellikler:
| Model numarası. | SM20-66L |
| Motor tipi | Doğrusal adımlı motor |
| Faz No. | 2 aşama |
| Adım açısı | 18 derece. |
| Faz direnci | 30 Ohm/faza |
| Harekete geçirme yöntemi | 2-2 bipolar sürücü |
| İsimlendirilmiş voltaj | 5 - 12 V DC |
| Kurşun vida tipi | M3*0,5 Pitch iplik |
| Felç | 66 mm |
| Çekim itişi | Daha fazla500gf 700 PPS'de |
| Maksimum yanıt sıklığı | 1600 PPS'den fazla |
| Maksimum başlangıç sıklığı | 1100PPS'den fazla |
| İzolasyon gücü | Bir saniye için 100V AC |
66 mm vuruşlu 20 mm plastik kaydırıcı adımlı motorun çizimi:
20 mm plastik kaydırıcı adımlı motor için ürün göstergesi:
Müşteriler içeriği özelleştirebilir:
1Ürünün dış çapı açısından, müşterinin kullanım ortamına, alan dayanıklılığına ve benzeri özelliklere göre 6 8 10 15 20 25 mm gibi farklı boyutlar seçilebilir.
2Motorun çıkış pozisyonu, en iyi durumda kurulum gereksinimlerini karşılamak için 360 derece aralığında serbestçe seçilebilir.PCBFPC çıplak iğne.
2Müşterilerin gereksinimlerine göre, motorun etkili çeki, esas olarak vida çapı ve uzunluğunu göz önünde bulundurarak belirli bir aralıkta özelleştirilebilir.
Genellikle M2 viskinin maksimum uzunluğu 50mm, M3 viskinin uzunluğu 100mm ve M4 viskinin uzunluğu 100mm olabilir.Küçük bir motor için aşırı büyük çaplı bir kurşun vida kullanmak çok fazla güç tüketir, bu nedenle bir motor seçerken kapsamlı bir şekilde dikkate alınmalıdır.
4Kaydırıcının malzemesi genellikle plastikten yapılır, bu da şekillendirilmesi kolay ve ekonomiktir.
Müşterinin özel kullanım ortamı ve gereksinimleri olduğunda, kaydırıcı ayrıca metal parçalardan da yapılabilir.
Tabii ki, maliyet nispeten yüksek olacaktır, bu da müşterinin kaydırıcının şekli ve boyutu için gereksinimlerine göre belirlenir.
