VSM10152 10mm çaplı M2 kurşun vida POM kaydırıcı 4 fil FPC ile doğrusal adım motor
| Place of Origin | China |
|---|---|
| Marka adı | VIC-TECH |
| Sertifika | RoHS |
| Model Number | VSM10152 |
| Minimum Order Quantity | 1Unit |
| Fiyat | $3~$7/Unit |
| Packaging Details | The product is packed with pearl cotton, and the outside is in a carton. |
| Delivery Time | 10~30 days after receiving sample payment |
| Payment Terms | MoneyGram, Western Union,Credit Card,T/T, L/C |
| Supply Ability | 100000\ Units/year |
Ücretsiz numuneler ve kuponlar için benimle iletişime geçin.
Naber:0086 18588475571
sohbet: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÜrün ayrıntıları
| Motor type | Linear PM stepper motor with slider | Motor size | 10mm diameter |
|---|---|---|---|
| Step angle | 18 degrees | Lead screw | M2*P0.4 |
| Travel distance | 39mm | Connector pitch | 4 pins FPC |
| Vurgulamak | POM kaydırıcı Doğrusal adım motor,4 fil FPC kaydırıcı adım motor,10 mm çaplı kaydırıcı adımlı motor |
||
Ürün Açıklaması
VSM10152 10mm çaplı M2 kurşun vida POM kaydırıcı 4 fil FPC ile doğrusal adım motor
Açıklama:
Bu VSM10152 motoru 10 mm çaplı, kurşun vida + kaydırıcı ile doğrusal adım motorudur.
Adım açısı normal 18°/adımdır, kurşun vida M2*P0.4, basamak uzunluğu 0.02mm/basamak
(Adım uzunluğu, motor bir adım attığında kaydırıcının seyahat ettiği doğrusal mesafeyi ifade eder)
Yolculuk mesafesi 39 mm'dir ve kurşun vida uzunluğu ile belirlenir.
Müşteriler kurşun vida çok uzun olduğunu düşünüyorsanız ve seçim için kısa kurşun vidaları olan diğer motorlarımız var.
Bağlantı tipi hakkında, 4 pin FPC.
Müşteriler bir bağlantı isterse PCB + kablo + kablo olarak değiştirebiliriz.
(Molex 51021-0400, 1.25mm pitch konektörü en sık kullandığımız şey)
Parametreler:
| Adım açısı | 18°/adım | Direniş | 10Ω/faz | Voltaj | 3.3~5 V DC |
| Adım başına yolculuk | 0.02 mm | Kurşun vida | M2*P0.4 | Etkili darbe | 39 mm |
| Maksimum Başlangıç sıklığı | 1000Hz ((Min) | Maksimum yanıt sıklığı | 1200Hz ((Min) | Çekim itişi |
120g Dakika 500 PPS |
Tasarım çizimi:

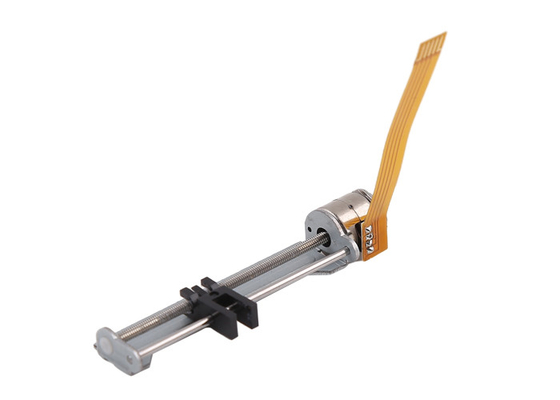

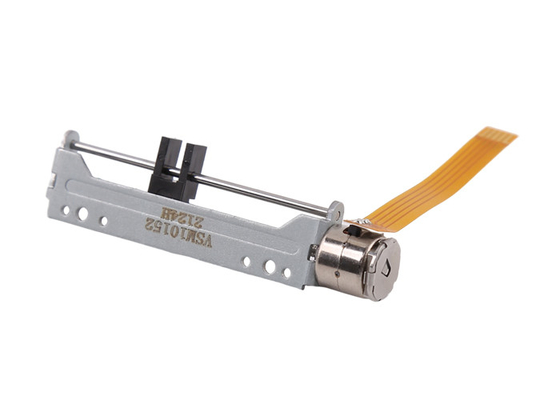

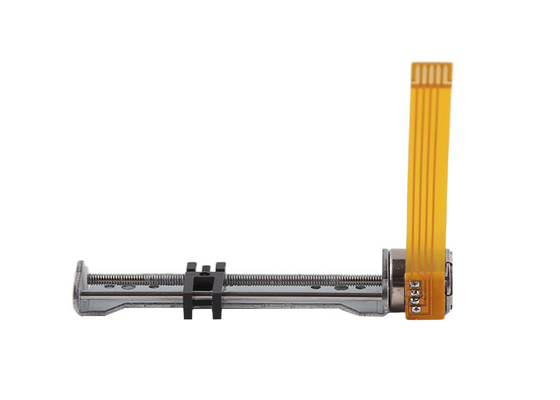

Ürün gösterimi:
Kaydırıcı ile doğrusal adımlı motor hakkında:
Kaydırıcı motorumuz, motor + kurşun vida + destek + kaydırıcı dahil olmak üzere tam bir montaj kümesi.
Motorun basamak açısı genellikle 18°/basamak, yani her dönüş için 20 basamak.
Motor bir tur döndüğünde kaydırıcı bir kurşunu hareket ettirir.
Tek başlangıçlı kurşun vidalar için: pitch = lead.
Bu nedenle adım uzunluğu (adım uzunluğu, adım motorunun tam olarak bir adım attığı zaman doğrusal hareket kaydırıcısı yolculukları anlamına gelir):
Kurşun vida kurşun/her dönüşün adımları
Örneğin, kurşun vida M2 * 0.4P ise (0.4mm pitch düzenli M2 kurşun vida), motorun adım açısı 18 °, bu motorun adım uzunluğu 0.4mm / 20 = 0.02mm / adımdır.
Ayrıca, kurşun vida uzunluğu özelleştirilebilir ve kurşun vida uzunluğunu özelleştirirseniz, destekleme tasarımını da ayarlamalıyız.
Adımlı motorların kullanımı:
Adımlı motorlar, tıbbi ekipman, 3 boyutlu yazıcı, endüstriyel hassas kontrol, otomasyon ekipmanları vb. üzerinde yaygın olarak kullanılan hassas kontrol için kullanılır.
Adımlı motorlar, hassas kontrol ve rotasyonel / doğrusal hareket gerektiren tüm mekanizmalarda kullanılabilir.
Adımlı motorların avantajı:
Adımlı motorlar kapalı döngü kodlayıcıları olmadan / geri besleme sistemi olmadan bile hassas kontrollere ulaşabilir, ayrıca elektrikli fırçalamaları yoktur.Bu nedenle elektromanyetik müdahale ve elektrik kıvılcımları sorunları yokturBazı durumlarda, DC fırçalı motorları / fırçasız motorları değiştirebilirler.
Adımlı motorlar sürücülerle kontrol edilmesi kolaydır ve bu özellik, hassas kontrol alanında önemli bir konumu oluşturur.
1- Kesin kontrol, programlanabilir
2Elektromanyetik müdahale ve elektrik kıvılcımları olmadan.
3Küçük boyut.
4- Makul fiyat.
5- Gürültü düşük.
6. Uzun kullanım ömrü
Paketleme ve Nakliye Bilgisi:
Örnekler kağıt kutu içinde köpük süngerle paketlenir.
Seri üretim için ürünler kağıt kartonlara paketlenir.
Deniz taşımacılığı için (Kütle üretimi) kartonlar palet üzerine paketlenir.
Nakliye süresi:
Express ((DHL/UPS/Fedex/TNT): 5 ~ 12 gün
4PX ekspres yoluyla: 10 ~ 20 gün
Deniz yoluyla nakliye: 40 ~ 60 gün (farklı ülkelere bağlı)
