SM15-816G 5V Çift Çaplı Adımcı Motor Kurşun vida 18 derece Adım açısı
| Menşe yeri | China |
|---|---|
| Marka adı | VIC-TECH |
| Sertifika | RoHS |
| Model numarası | SM15-816G |
| Min sipariş miktarı | 1Unit |
| Fiyat | $3.5~$7/Unit |
| Ambalaj bilgileri | The product is packed with pearl cotton, and the outside is in a carton. |
| Teslim süresi | 10~30 days after receiving sample payment |
| Ödeme koşulları | MoneyGram, Western Union,Credit Card,T/T, L/C |
| Yetenek temini | 100000\ Units/year |
Ücretsiz numuneler ve kuponlar için benimle iletişime geçin.
Naber:0086 18588475571
sohbet: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÜrün ayrıntıları
| Motor type | PM stepper motor+ gearbox | Motor size | 15mm diameter |
|---|---|---|---|
| Step angle | 18°/ gear ratio | Resistance | 10Ω/31Ω |
| Gear ratio | 2:1 to 1000:1 | Output shaft | D shaft/ lead screw shaft |
Ürün Açıklaması
SM15-816G 5V kurşun vida D ocağı 18 derece adım açılı vitesli adım motor
Açıklama:
Bu 15'lik motor ve 10*12 mm'lik bir vites kutusu.
Seçmeniz için farklı vites oranımız var, müşterinin hızı ve tork gereksinimlerine bağlı.
Daha büyük bir vites oranına sahip, çıkış hızı daha yavaş ve çıkış tork daha büyüktür.
Ayrıca iki farklı çıkış var:
M3 kurşun vida asısı ve D asısı.
D şaftı için, normal boyut 2,5 mm D kesimi ile 3 mm çapında, uzunluğu 10 mm'dir.
M3 kurşun vida şaftı için, M3 * P0.5 standart kurşun vida.
Eğer kurşun vida uzunluğunu özelleştirmek istiyorsanız, bunu da yapabiliriz, ama ekstra özelleştirme ücreti gerektirir.
Motor parametreleri:
| Motor tipi | Pm adım motor + vites kutusu |
| Motor çapı | 10 mm |
| Adım açısı | 18°/geçiş oranı |
| Çıktı şaftı | Kurşun vida / D ocağı |
| İsimlendirilmiş voltaj | 3.3V ~ 5V DC |
| Bobin direnci | 10Ω / 31Ω |
| Aşama numarası | 2 faz/4 tel |
Değişiklikler:
| Düğüm oranı | 2:1 | 5:1 | 10:1 | 15:1 | 20:1 | 30:1 | 36:1 | 50:1 | 63:1 | 67:1 | 89:1 | 100:1 |
| Kesin oran | 2.002 | 4.995 | 9.677 | 14.754 | 20.501 | 29.120 | 36.122 | 51.103 | 63.071 | 66.801 | 89.227 | 99.002 |
| Diş numarası | 23 | 20 | 13 | 18 | 15 | 12 | 20 | 20 | 14 | 17 | 14 | 13 |
| El aletleri seviyeleri | 2 | 2 | 2 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 4 | 4 |
| Verimlilik | % 80 | % 80 | % 80 | % 72 | % 72 | % 72 | % 65 | % 65 | % 65 | % 65 | % 65 | % 65 |
|
|
||||||||||||
| Düğüm oranı | 110:1 | 150:1 | 172:1 | 210:1 | 250:1 | 275:1 | 298:1 | 380:1 | 420:1 | 500:1 | 600:1 | 1000:1 |
| Kesin oran | 110.407 | 150.948 | 171.883 | 210.591 | 250.111 | 274.403 | 297.924 | 387.689 | 421.296 | 506.155 | 599.394 | 986.406 |
| Diş numarası | 12 | 18 | 13 | 12 | 13 | 12 | 12 | 12 | 12 | 18 | 16 | 12 |
| El aletleri seviyeleri | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 7 | 7 | 7 |
| Verimlilik | % 59 | % 59 | % 59 | % 59 | % 59 | % 59 | % 59 | % 59 | % 59 | % 47 | % 47 | % 47 |
Tasarım çizimi:

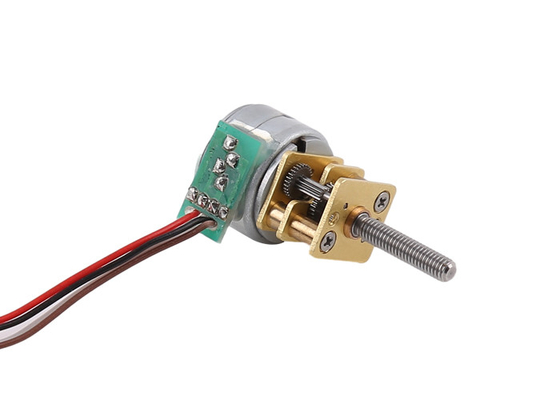

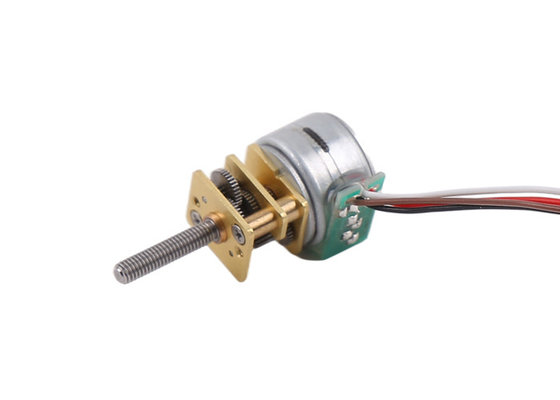

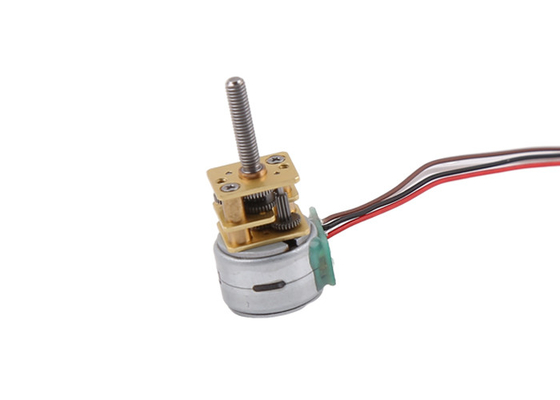

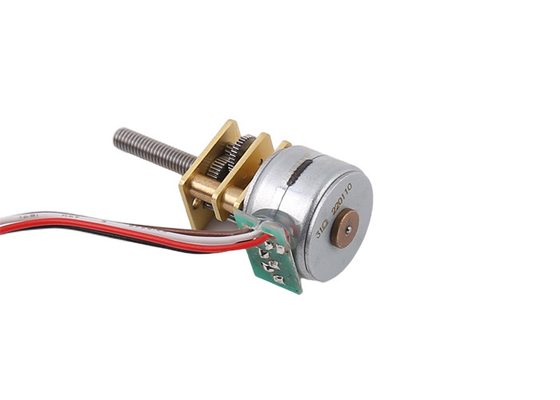

Ürün gösterimi:
Adımlı motorların kullanımı:
Adımlı motorlar, tıbbi ekipman, 3 boyutlu yazıcı, endüstriyel hassas kontrol, otomasyon ekipmanları vb. üzerinde yaygın olarak kullanılan hassas kontrol için kullanılır.
Adımlı motorlar, hassas kontrol ve rotasyonel / doğrusal hareket gerektiren tüm mekanizmalarda kullanılabilir.
Adımlı motorların avantajı:
Adımlı motorlar kapalı döngü kodlayıcıları olmadan / geri besleme sistemi olmadan bile hassas kontrollere ulaşabilir, ayrıca elektrikli fırçalamaları yoktur.Bu nedenle elektromanyetik müdahale ve elektrik kıvılcımları sorunları yokturBazı durumlarda, DC fırçalı motorları / fırçasız motorları değiştirebilirler.
Adımlı motorlar sürücülerle kontrol edilmesi kolaydır ve bu özellik, hassas kontrol alanında önemli bir konumu oluşturur.
1- Kesin kontrol, programlanabilir
2Elektromanyetik müdahale ve elektrik kıvılcımları olmadan.
3Küçük boyut.
4- Makul fiyat.
5- Gürültü düşük.
6. Uzun kullanım ömrü
Adımlı motorlar tüm endüstriler arasında yaygın olarak kullanılır.
Paketleme ve Nakliye Bilgisi:
Örnekler kağıt kutu içinde köpük süngerle paketlenir.
Seri üretim için ürünler kağıt kartonlara paketlenir.
Deniz taşımacılığı için (Kütle üretimi) kartonlar palet üzerine paketlenir.
Nakliye süresi:
Express ((DHL/UPS/Fedex/TNT): 5 ~ 12 gün
4PX ekspres yoluyla: 10 ~ 20 gün
Deniz yoluyla nakliye: 40 ~ 60 gün (farklı ülkelere bağlı)
Sıkça sorulan sorular:
Soru 1: Üretici veya tüccar mısınız?
Biz bir üreticiyiz. Motorları kendimiz üretiyoruz.
İkinci soru:Fabrikayı ziyaret edebilir miyiz?
Fabrikamız Çangzhou şehrinde yer almaktadır. İsterseniz bizi ziyaret etmekte özgürsünüz.
Soru 3:Özel örnekler / ücretsiz örnekler sağlıyor musunuz?
Örneklere özelleştirme yapabiliyoruz ve bu ekstra özelleştirme maliyetine mal oluyor.
Hayır, bedava örnek göndermiyoruz.
Soru 4:Örneklerin teslim süresi nedir?
Stokta olan numuneler için teslim süresi 3 gün içinde.
Stokta olmayan numuneler için teslim süresi yaklaşık 15 gündür.
Özel örnekler için, liderlik süresi yaklaşık 25 ila 30 gündür.
Soru 5:Ne tür özelleştirme hizmeti veriyorsunuz?
20 yıldan fazla deneyimli bir geliştirme ekibimiz var.
Tüm motor bileşenleri için özelleştirme hizmeti veriyoruz.
Motorun kaydırıcısı, kurşun vida, vites kutusu tasarımı.
Kablo uzunluğuna, bağlantı tipine ve FPC tasarımına.
Soru 6:Yeni bir ürün geliştirmek istiyorsak gizli bir sözleşme imzalayabilir miyiz?
Evet, gizlilik sözleşmesini imzalayıp gizliliğinizi koruyabiliriz.
Geliştirmek için yeni bir projen varsa bizimle temasa geçmekten çekinme.
