VSM10-817G vitesli 2 fazlı 2 adımlı motor 10*24 mm yatay vitesli motor
| Menşe yeri | China |
|---|---|
| Marka adı | Vic-Tech |
| Sertifika | RoHS |
| Model numarası | VSM10-817G |
| Min sipariş miktarı | 1Unit |
| Fiyat | $3.5~$10/Unit |
| Ambalaj bilgileri | The product is packed with pearl cotton, and the outside is in a carton. |
| Teslim süresi | 10~30 days after receiving sample payment |
| Ödeme koşulları | MoneyGram, Western Union,Credit Card,T/T, L/C |
| Yetenek temini | 100000\ Units/year |
Ücretsiz numuneler ve kuponlar için benimle iletişime geçin.
Naber:0086 18588475571
sohbet: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÜrün ayrıntıları
| Motor type | PM stepper motor + gearbox | Motor size | 10 mm diameter |
|---|---|---|---|
| Step angle | 18°/gear ratio | Resistance | 20Ω/40Ω |
| Gearbox type | 10*24 mm horizontal gearbox | Phase No. | 2 phases (bipolar) |
Ürün Açıklaması
VSM10-817G 10*24 mm yatay vites kutu 18 derece mikro PM adım motor
Açıklama:
Bu 10 mm çaplı bir motor ve vitese bağlı.
Bu vites kutusu 10 * 24 mm yatay vites kutusu ve avantajı, çıkış vardiyasının motor vardiyasına karşı yönde işaret etmesidir.
Bazı durumlarda yer tasarrufu sağlayabilir.
İki tür bobin direnci var: 20Ω ve 40Ω/faza.
20Ω'nun daha yüksek tork ve 40Ω'nun daha düşük akım ve güç tüketimi vardır.
Müşteriler, tork/hız gereksinimlerine göre uygun vites oranını seçebilirler.
Daha büyük oranla, çıkış hızı daha yavaş ve çıkış tork daha büyüktür.
Motor parametreleri:
| Model numarası. | VSM10-817G |
| Motor tipi | 10 mm PM adımlı motor |
| Değişiklikler | 10*24 mm yatay vites kutusu |
| Adım açısı | 18°/geçiş oranı |
| Bobin direnci | 20Ω/40Ω |
| İsimlendirilmiş voltaj | 3.3~5 V DC |
| Faz No. | 2 aşama |
| Çıktı şaftı | 3 mm çapında D2,5 D şaftı |
| Bağlantı tipi | Molex 51021-0400 (1.25mm mesafe) |
Değişiklikler:
| Düğüm oranı | 10:1 | 30:1 | 50:1 | 100:1 | 150:1 | 300:1 | 323:1 | 483:1 | 500:1 | 668:1 | 945:1 | 1000:1 |
| Kesin oran | 10.204 | 30.401 | 49.914 | 100.303 | 144.522 | 299.358 | 323.275 | 483.277 | 496.540 | 668.102 | 945.168 | 1000.766 |
| Diş numarası | 12 | 13 | 15 | 12 | 14 | 18 | 12 | 12 | 12 | 12 | 12 | 12 |
| El aletleri seviyeleri | 2 | 4 | 4 | 4 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 |
| Verimlilik | % 80 | % 65 | % 65 | % 65 | % 53 | % 53 | % 53 | % 53 | % 53 | % 53 | % 53 | % 53 |
Tasarım çizimi:

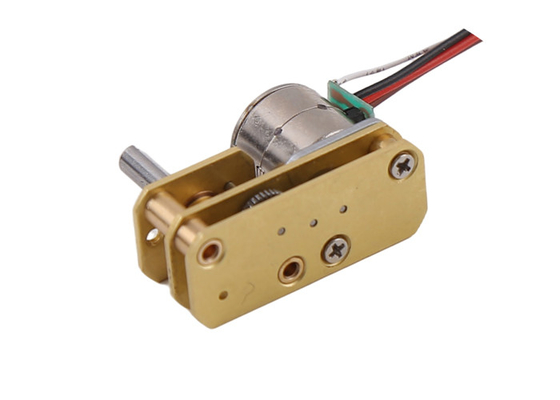

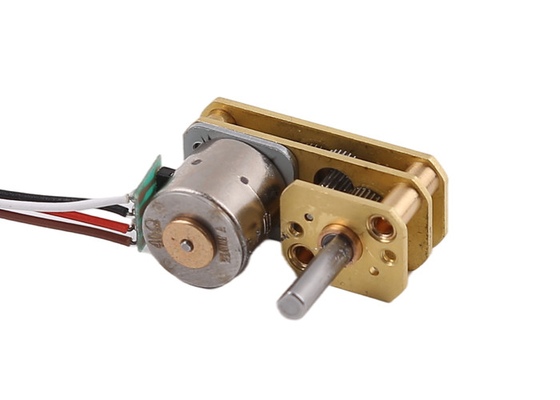

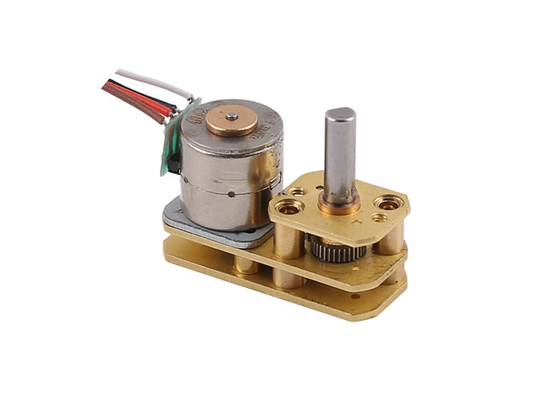

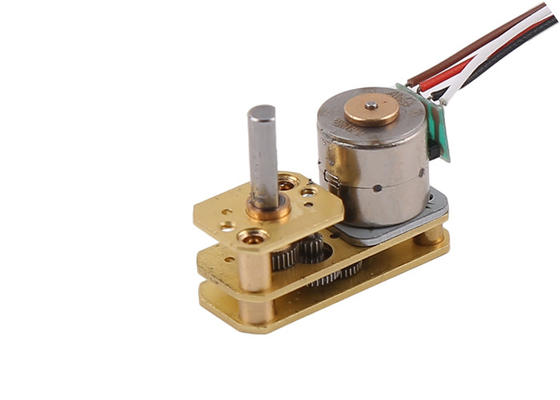

Ürün gösterimi:
Adımlı motorların kullanımı:
Adımlı motorlar, tıbbi ekipman, 3 boyutlu yazıcı, endüstriyel hassas kontrol, otomasyon ekipmanları vb. üzerinde yaygın olarak kullanılan hassas kontrol için kullanılır.
Adımlı motorlar, hassas kontrol ve rotasyonel / doğrusal hareket gerektiren tüm mekanizmalarda kullanılabilir.
Adımlı motorların avantajı:
Adımlı motorlar kapalı döngü kodlayıcıları olmadan / geri besleme sistemi olmadan bile hassas kontrollere ulaşabilir, ayrıca elektrikli fırçalamaları yoktur.Bu nedenle elektromanyetik müdahale ve elektrik kıvılcımları sorunları yokturBazı durumlarda, DC fırçalı motorları / fırçasız motorları değiştirebilirler.
Adımlı motorlar sürücülerle kontrol edilmesi kolaydır ve bu özellik, hassas kontrol alanında önemli bir konumu oluşturur.
1- Kesin kontrol, programlanabilir
2Elektromanyetik müdahale ve elektrik kıvılcımları olmadan.
3Küçük boyut.
4- Makul fiyat.
5- Gürültü düşük.
6. Uzun kullanım ömrü
Adımlı motorlar tüm endüstriler arasında yaygın olarak kullanılır.
Paketleme ve Nakliye Bilgisi:
Örnekler kağıt kutu içinde köpük süngerle paketlenir.
Seri üretim için ürünler kağıt kartonlara paketlenir.
Deniz taşımacılığı için (Kütle üretimi) kartonlar palet üzerine paketlenir.
Nakliye süresi:
Express ((DHL/UPS/Fedex/TNT): 5 ~ 12 gün
4PX ekspres yoluyla: 10 ~ 20 gün
Deniz yoluyla nakliye: 40 ~ 60 gün (farklı ülkelere bağlı)
Sıkça sorulan sorular:
Soru 1: Üretici veya tüccar mısınız?
Biz bir üreticiyiz. Motorları kendimiz üretiyoruz.
İkinci soru:Fabrikayı ziyaret edebilir miyiz?
Fabrikamız Çangzhou şehrinde yer almaktadır. İsterseniz bizi ziyaret etmekte özgürsünüz.
Soru 3:Özel örnekler / ücretsiz örnekler sağlıyor musunuz?
Örneklere özelleştirme yapabiliyoruz ve bu ekstra özelleştirme maliyetine mal oluyor.
Hayır, bedava örnek göndermiyoruz.
Soru 4:Örneklerin teslim süresi nedir?
Stokta olan numuneler için teslim süresi 3 gün içinde.
Stokta olmayan numuneler için teslim süresi yaklaşık 15 gündür.
Özel örnekler için, liderlik süresi yaklaşık 25 ila 30 gündür.
Soru 5:Ne tür özelleştirme hizmeti veriyorsunuz?
20 yıldan fazla deneyimli bir geliştirme ekibimiz var.
Tüm motor bileşenleri için özelleştirme hizmeti veriyoruz.
Motorun kaydırıcısı, kurşun vida, vites kutusu tasarımı.
Kablo uzunluğuna, bağlantı tipine ve FPC tasarımına.
Soru 6:Yeni bir ürün geliştirmek istiyorsak gizli bir sözleşme imzalayabilir miyiz?
Evet, gizlilik sözleşmesini imzalayıp gizliliğinizi koruyabiliriz.
Geliştirmek için yeni bir projen varsa bizimle temasa geçmekten çekinme.
