Hızlı adımlı motor, şaftın içinden geçer 10 mm çapı 9 mm vuruşlu kurşun vida ile

Mini 10mm çaplı 9mm vuruş, kurşun vida ile ocağın içinden geçen adımlı motor

Bu SM10 doğrusal motor 10 mm çaplı doğrusal adımlı motor.

Ana vida, 0.3 mm'lik bir dalga ile M2.3 vida (M2.3 * P0.3) dir.

Kurşun vida bu ürün için özel olarak tasarlanmıştır.

Yolculuk mesafesi yaklaşık 9 mm ve kurşun vida üzerinde özel tasarım nedeniyle, uzunluğunu değiştiremezsiniz.

Kurşun vida uzunluğu ayarlanamaz.

Bu motorun itişi 200 gramdan fazladır ve küçük boyutlu ürünlerde doğrusal hareket için 200 gramlık bir yük taşımaya uygundur.

Parametreler:

Tasarım çizimi:

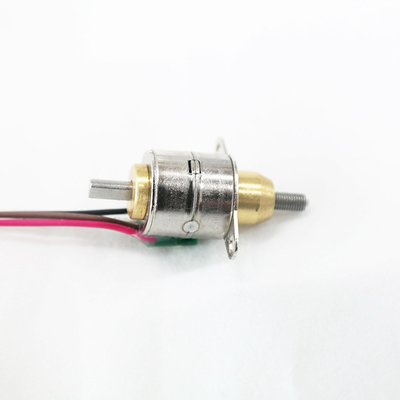

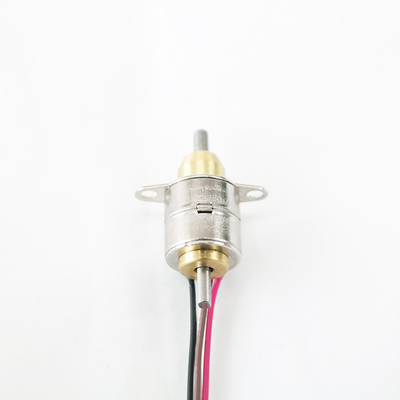

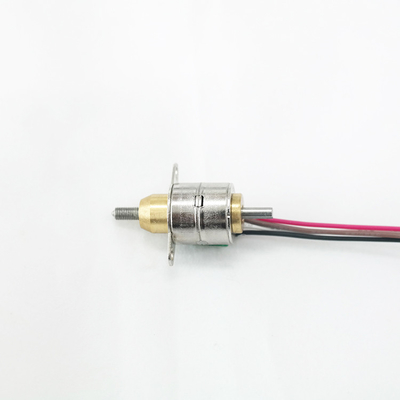

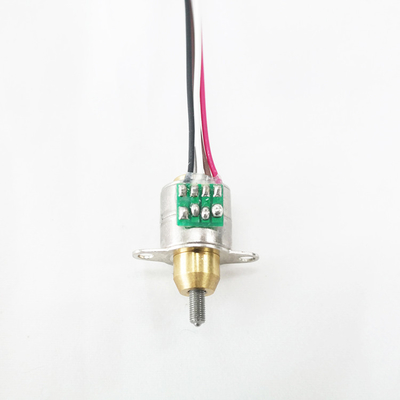

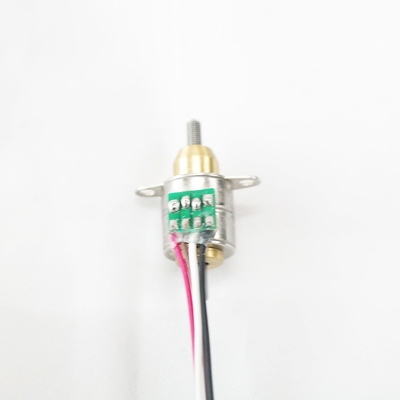

Ürün gösterimi:

Doğrusal adımlı motor hakkında:

Farklı bir tasarım var:

Kaptive oçak ((sabit oçak): kurşun vida döndürülmesine izin verilmez, sadece yukarı ve aşağı gidebilir, doğrusal motor hareketi yapabilir.

Run-through şaftı (dolaşan şaftı üzerinden): başlıklı vida döndürme sırasında yukarı ve aşağı hareket edebilir.

Dış tahrik (mürekkepli): Ana vida sabitlidir, yukarı ve aşağı hareket edemez, sadece dönebilir ve yukarı ve aşağı hareket etmek için ana vida üzerinde bir dırnaq vardır.

Kurşun vida ve basamak uzunluğu hakkında:

İki tür adım açısı vardır: 15° ve 7,5°. 15° adım açısı olan motorlar bir dönüş için 24 adım, 7,5° adım açısı olan motorlar ise bir dönüş için 48 adım alır.

Tek başlatma/iki başlatma ve 4 başlatma ile üç tür kurşun vida kurşunumuz var.

Kaldırma aynı: 0.6096mm

Kurşun vida kurşun = başlıyor * atış

Örnek olarak, 2 başlangıç kurşun vida için, kurşun 2 * 0.6096 = 1.2192mm

Motorun adım uzunluğu, motor bir adım attığında kurşun vida/mürekkep yol aldığı mesafedir.

Motorun basamak uzunluğu = her dönüş için başlık vida başlığı/basamaklar

Örnek olarak, iki başlatma için başlatma vida, adım açısı 7,5°'dur.

Adım uzunluğu=kurşun/24=1.2192/24=0.0508mm/adım

İktidar hakkında:

Itme sürücünün frekansına ve kurşun vidalarına, adımlı açıya ve motor boyutuna bağlıdır.

Motor ne kadar büyükse, itiş de o kadar büyüktür.

Ne kadar düşük bir frekans alırsa motor daha yavaş döner ve itiş daha büyük olur.

Aşağıdan itilen vida, itiş daha büyüktür.

7.5 derecelik adım açısı 15 dereceye kıyasla daha yüksek itiş gücüne sahip olacak.

Adımlı motorların kullanımı:

Adımlı motorlar, tıbbi ekipman, 3 boyutlu yazıcı, endüstriyel hassas kontrol, otomasyon ekipmanları vb. üzerinde yaygın olarak kullanılan hassas kontrol için kullanılır.

Adımlı motorlar, hassas kontrol ve rotasyonel / doğrusal hareket gerektiren tüm mekanizmalarda kullanılabilir.

Adımlı motorların avantajı:

Adımlı motorlar kapalı döngü kodlayıcıları olmadan / geri besleme sistemi olmadan bile hassas kontrollere ulaşabilir, ayrıca elektrikli fırçalamaları yoktur.Bu nedenle elektromanyetik müdahale ve elektrik kıvılcımları sorunları yokturBazı durumlarda, DC fırçalı motorları / fırçasız motorları değiştirebilirler.

Adımlı motorlar sürücülerle kontrol edilmesi kolaydır ve bu özellik, hassas kontrol alanında önemli bir konumu oluşturur.

1- Kesin kontrol, programlanabilir

2Elektromanyetik müdahale ve elektrik kıvılcımları olmadan.

3Küçük boyut.

4- Makul fiyat.

5- Gürültü düşük.

6. Uzun kullanım ömrü
