15 derece Stepper Motor PM 25mm Run Through Shaft Motor çapı 25mm tıbbi ekipman için
Menşe yeri | ÇIN |
---|---|
Marka adı | VIC-TECH |
Sertifika | RoHS |
Model numarası | VSM25B-24S |
Min sipariş miktarı | 1 ünite |
Fiyat | $15~$37/Unit |
Ambalaj bilgileri | Ürün inci pamukla paketlenmiş ve dış tarafı bir kartonda. |
Teslim süresi | Örnek ödemesi aldıktan sonra 10 ~ 30 gün |
Ödeme koşulları | MoneyGram, Western Union, Kredi Kartı, T/T, L/C |
Yetenek temini | 100000\ Birim/yıl |
Ücretsiz numuneler ve kuponlar için benimle iletişime geçin.
Naber:0086 18588475571
sohbet: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xMotor Türü | Kalıcı mıknatıslı doğrusal step motor | Şaft tasarımı | Geçiş mili |
---|---|---|---|
Adım Açısı | 15°/adım | Kurşun Vida Aralığı | 0,6096 mm |
motor çapı | 25 mm | bobin direnci | 70Ω/faz |
VSM25B-24S 15° adım açısı PM, şaftın içinden geçen trapezli vida doğrusal adım motor
Açıklama:
VSM25B-24S, çapı 25 mm'lik çaplı bir çizgisel adımlı motordur.
Üç farklı çeşid var: geçişli, kapalı ve dış tahrik.
Adım açısı 15°/adım ve 7.5° vites oranı da var.
Adım uzunluğu 0.0254 mm ve bu da motor tek bir adım atınca kurşun vida 0.0254 mm hareket eder demektir.
Adım açısı kurşun vida başlaması ile belirlenir.
Daha fazla başlangıçla, kurşun vida kurşun daha büyüktür ve kurşun vida daha hızlı hareket eder ve kurşun vida itkisi daha küçüktür.
Tek başlangıç, 2 başlangıç ve 4 başlangıç var ve kurşun vida alanı aynı: 0.6096mm.
Bu motor için, kurşun vida kurşun 0.6096mm, ve tek başlangıç.
Lütfen örnekleri sipariş etmeden önce kurşun vida türünü ve kurşununu onaylayın.
Parametreler:
Model numarası. | VSM25B-24S |
Çubuk tipi | Çubuktan geçiyor. |
Adım açısı | 15° |
Voltaj | 12V DC |
Bobin direnci | 70Ω |
Kurşun vida | 0.6096mm (tek başlangıç) |
Adım uzunluğu | 0.0254mm/adım |
Felç | 52mm (düzenebilir) |
Net ağırlık | Yaklaşık 50 gram. |
Tasarım çizimi:

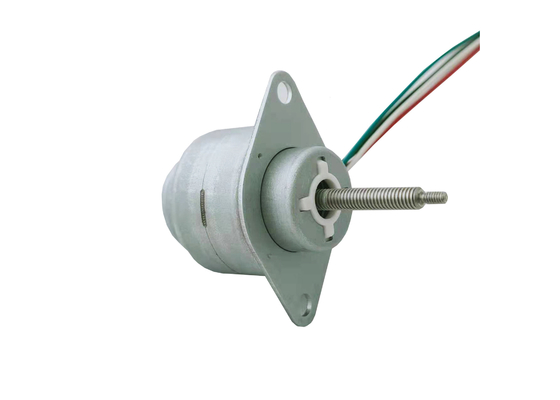

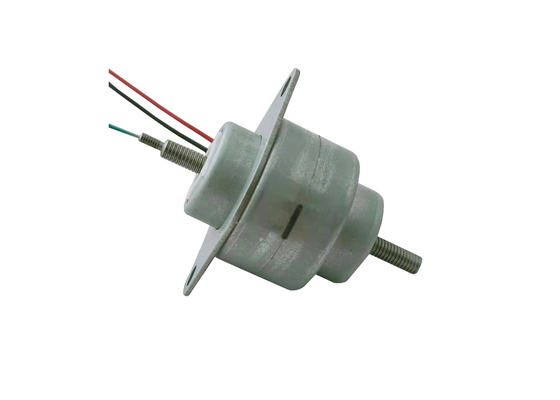

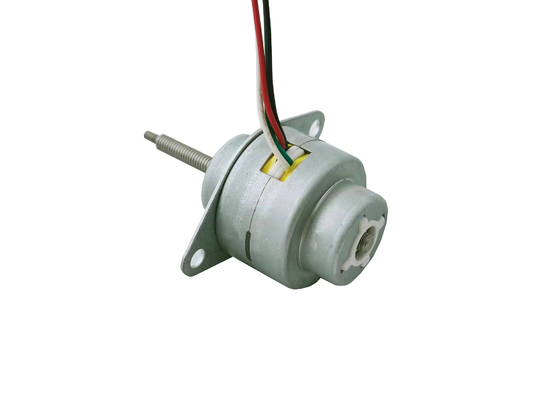

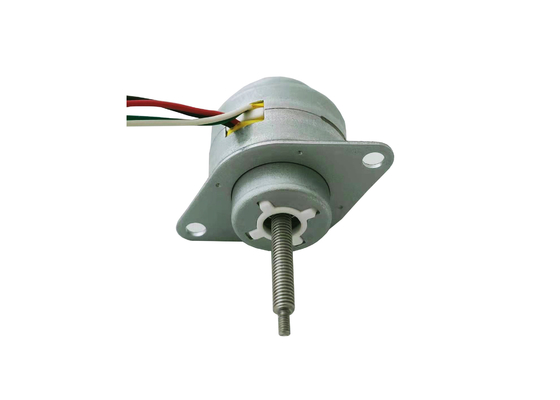

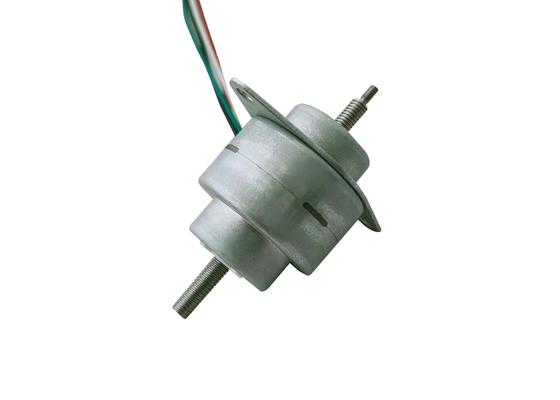

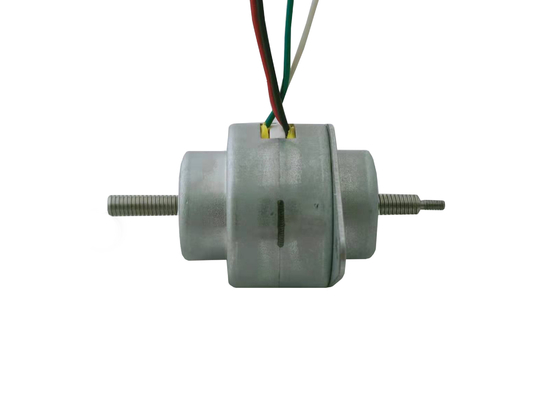

Ürün gösterimi:
Doğrusal adımlı motor hakkında:
Farklı bir tasarım var:
Kaptive oçak ((sabit oçak): kurşun vida döndürülmesine izin verilmez, sadece yukarı ve aşağı gidebilir, doğrusal motor hareketi yapabilir.
Run-through şaftı (dolaşan şaftı üzerinden): başlıklı vida döndürme sırasında yukarı ve aşağı hareket edebilir.
Dış tahrik (mürekkepli): Ana vida sabitlidir, yukarı ve aşağı hareket edemez, sadece dönebilir ve yukarı ve aşağı hareket etmek için ana vida üzerinde bir dırnaq vardır.
Kurşun vida ve basamak uzunluğu hakkında:
İki tür adım açısı vardır: 15° ve 7,5°. 15° adım açısı olan motorlar bir dönüş için 24 adım, 7,5° adım açısı olan motorlar ise bir dönüş için 48 adım alır.
Tek başlatma/iki başlatma ve 4 başlatma ile üç tür kurşun vida kurşunumuz var.
Kaldırma aynı: 0.6096mm
Kurşun vida kurşun = başlıyor * atış
Örnek olarak, 2 başlangıç kurşun vida için, kurşun 2 * 0.6096 = 1.2192mm
Motorun adım uzunluğu, motor bir adım attığında kurşun vida/mürekkep yol aldığı mesafedir.
Motorun basamak uzunluğu = her dönüş için başlık vida başlığı/basamaklar
Örnek olarak, iki başlatma için başlatma vida, adım açısı 7,5°'dur.
Adım uzunluğu=kurşun/24=1.2192/24=0.0508mm/adım
İktidar hakkında:
Itme sürücünün frekansına ve kurşun vidalarına, adımlı açıya ve motor boyutuna bağlıdır.
Motor ne kadar büyükse, itiş de o kadar büyüktür.
Ne kadar düşük bir frekans alırsa motor daha yavaş döner ve itiş daha büyük olur.
Aşağıdan itilen vida, itiş daha büyüktür.
7.5 derecelik adım açısı 15 dereceye kıyasla daha yüksek itiş gücüne sahip olacak.
Adımlı motorların kullanımı:
Adımlı motorlar, tıbbi ekipman, 3 boyutlu yazıcı, endüstriyel hassas kontrol, otomasyon ekipmanları vb. üzerinde yaygın olarak kullanılan hassas kontrol için kullanılır.
Adımlı motorlar, hassas kontrol ve rotasyonel / doğrusal hareket gerektiren tüm mekanizmalarda kullanılabilir.
Adımlı motorların avantajı:
Adımlı motorlar kapalı döngü kodlayıcıları olmadan / geri besleme sistemi olmadan bile hassas kontrollere ulaşabilir, ayrıca elektrikli fırçalamaları yoktur.Bu nedenle elektromanyetik müdahale ve elektrik kıvılcımları sorunları yokturBazı durumlarda, DC fırçalı motorları / fırçasız motorları değiştirebilirler.
Adımlı motorlar sürücülerle kontrol edilmesi kolaydır ve bu özellik, hassas kontrol alanında önemli bir konumu oluşturur.
1- Kesin kontrol, programlanabilir
2Elektromanyetik müdahale ve elektrik kıvılcımları olmadan.
3Küçük boyut.
4- Makul fiyat.
5- Gürültü düşük.
6. Uzun kullanım ömrü
