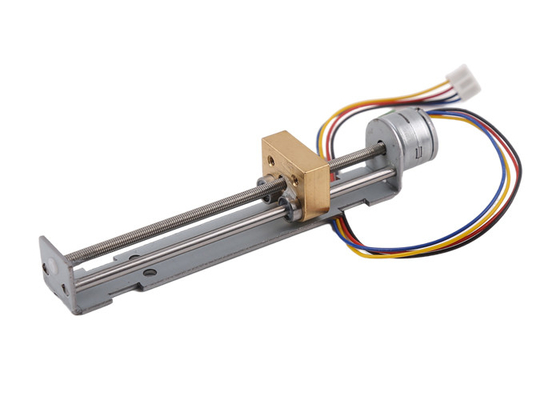

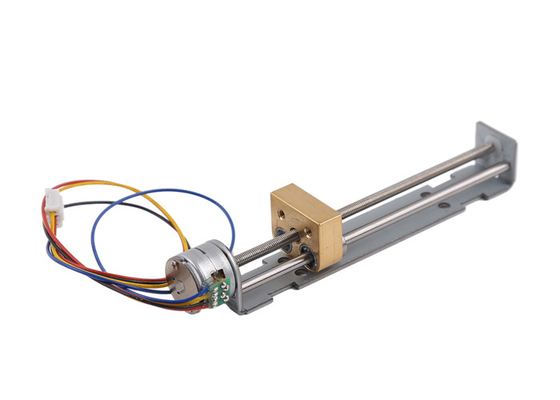

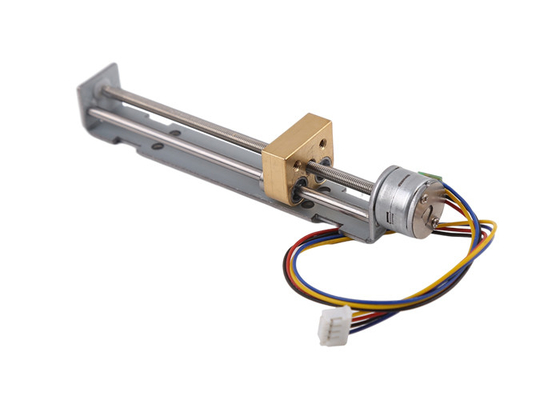

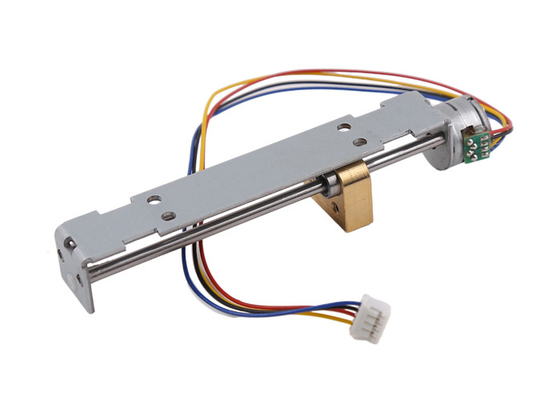

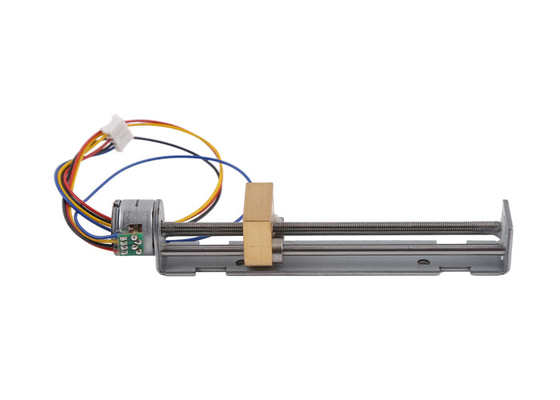

15 mm çaplı Mikro kaydırıcı vida uzunluğu 90 mm Mikro kaydırıcı adım motor bakır kaydırıcı bracketli doğrusal adım motorlu

15 mm M3 kurşun vida kaydırıcı adım motor özellikleri:

15mm çaplı mikro kaydırıcı vida uzunluğu 90mm mikro kaydırıcı adım motor braketli bakır kaydırıcı doğrusal adım motorlu

SM15-80Lhassas bir mikro adım motoru, çıkış ocağı vida ve vida çubuğundan 0,5 mm'lik bir mesafeye sahip, vida'nın bir itme dönüşünü destekleyen vida ve vida çubuğundan geçer.
Motorun temel adım açısı 18 derece, motor her hafta 20 adım çalışır, bu nedenle hareket çözünürlüğü hassas kontrol amacına ulaşmak için 0.02mm'ye ulaşabilir.
Alt bölümü kullanan aktüatör yönleri.
Küçük boyutu, yüksek hassasiyeti, kontrolü kolaylığı ve diğer mükemmel özellikleri nedeniyle, bu mikro adımlı motor kamera, optik aletler, lensler,hassas tıbbi cihazlar, otomatik kapı kilitleri ve diğer alanlar.
FPC'nin motor giriş kısmı, ancak müşteri talebine göre bir bağlantı hattı iğnesi, PCB ve diğer formlara değiştirilebilir.
Montaj desteği müşterinin isteğine göre değiştirilebilir.

Bu, bir braket, bir kurşun vida ve göreceli bir hareket kaydırıcısı ile donatılmış bir adım motor türüdür.

Motorun çıkış şaftı bir vida olduğundan, vida dönerken, vida kaydırıcıyı ileri ve geri hareket ettirir.İlerleme ve geri çekilme gibi eylemler kolayca sağlanabilir.Ek olarak, adım motoru, kaydırıcının hareket hızını belirleyen dönme hızını, dönme sayısını vb. doğru bir şekilde kontrol edebilir.ve hareket pozisyonu doğru ve kontrol edilebilirVe konum doğruluğu 0.05 mm'ye kadar kontrol edilebilir.

Yukarıdaki özellikler nedeniyle, bu tür motorlar güzellik ekipmanları, tıbbi ekipmanlar, otomatik satış makineleri, hızlı denetim ve diğer alanlarda yaygın olarak kullanılmaktadır.

Ana Uygulama

1)Otomatik satış makinesi

2) Optik aletler

3) Tespit tıbbi cihazlar

4)Güzellik ekipmanları

Diğer hassas kontrol uygulamaları

15 mm M3 kurşun vida kaydırıcı adım motorÖzellikler:

80 mm vuruşlu 15 mm plastik kaydırıcı adımlı motorun çizimi:

15 mm plastik kaydırıcı adımlı motor için ürün göstergesi:

Müşteriler içeriği özelleştirebilir:

1Ürünün dış çapı açısından, müşterinin kullanım ortamına, alan sertliğine ve benzeri özelliklere göre 6 8 10 15 20 25 mm gibi farklı boyutlar seçilebilir.

2Motorun çıkış pozisyonu, en iyi durumda kurulum gereksinimlerini karşılamak için 360 derece aralığında serbestçe seçilebilir.PCBFPC çıplak iğne.

2Müşterilerin gereksinimlerine göre, motorun etkili çeki, esas olarak vida çapını ve uzunluğunu göz önünde bulundurarak belirli bir aralıkta özelleştirilebilir.

Genellikle M2 viskinin maksimum uzunluğu 50mm, M3 viskinin uzunluğu 100mm ve M4 viskinin uzunluğu 100mm olabilir.Küçük bir motor için aşırı büyük çaplı bir kurşun vida kullanmak çok fazla güç tüketir, bu nedenle bir motor seçerken kapsamlı bir şekilde dikkate alınmalıdır.

4Kaydırıcının malzemesi genellikle plastikten yapılır, bu da şekillendirilmesi kolay ve ekonomiktir.

Müşterinin özel kullanım ortamı ve gereksinimleri olduğunda, kaydırıcı ayrıca metal parçalardan da yapılabilir.

Tabii ki, maliyet nispeten yüksek olacak, bu da müşterinin kaydırıcının şekli ve boyutu için gereksinimlerine göre belirlenir.
