Kaydırıcı Doğrusal Adım Motoru 80mm Seyahat Mesafesi M3 Kurşun vida 15mm Diametresi Vuruş Yaklaşık 80mm
Menşe yeri | ÇIN |
---|---|
Marka adı | VIC-TECH |
Sertifika | RoHS |
Model numarası | SM15-80L |
Min sipariş miktarı | 1 ünite |
Fiyat | $3~$12.5/Unit |
Ambalaj bilgileri | The product is packed with pearl cotton, and the outside is in a carton. |
Teslim süresi | 10~30 days after receiving sample payment |
Ödeme koşulları | MoneyGram, Western Union,Credit Card,T/T, L/C |
Yetenek temini | 100000\ Units/year |
Ücretsiz numuneler ve kuponlar için benimle iletişime geçin.
Naber:0086 18588475571
sohbet: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xMotor Türü | PM adımlı motor + kaydırıcı | motor çapı | 15 mm |
---|---|---|---|
bobin direnci | 15Ω/faz | kurşun vida | M3*0,5P |
Connector type | Molex 51021-0400 | Step angle | 18°/step |
SM15-80L 80mm yol mesafesi M3 kurşun vida 15mm çaplı doğrusal adımlı motor
Açıklama:
Bu bizim SM15-80L adımlı motorumuz, motor çapı 15mm ve yolculuk mesafesi 80mm.
Bağlantı tipi: Molex 51021-0400 (1.25mm ara)
Bağlantıyı PHR-4 (2.0mm pitch) gibi alanlarla değiştirebiliriz.
Veya 2510-4 (2.5mm pitch konektörü)
Müşterinin konektör türüne bağlıdır ve müşteriler en uygun konektörü seçebilirler.
Yolculuk mesafesi 80 mm.
66mm ve 45mm gibi daha kısa yolculuk mesafelerimiz var.
Bu model çok uzunsa, müşteriler daha kısa olanları seçebilirler.
Parametreler:
Model numarası. | SM15-80L |
Adlık voltaj | 6~9V DC |
Bobin direnci | 15Ω/faz |
Adım açısı | 18°/adım |
Güç | 500-800 gram |
Faz başına akım | 800mA/faz |
Bağlantı tipi | Molex 51021-0400 ((1.25mm mesafe) |
Felç | Yaklaşık 80 mm. |
Tasarım çizimi:

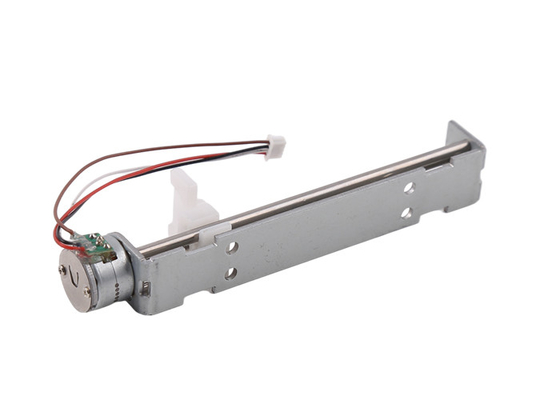

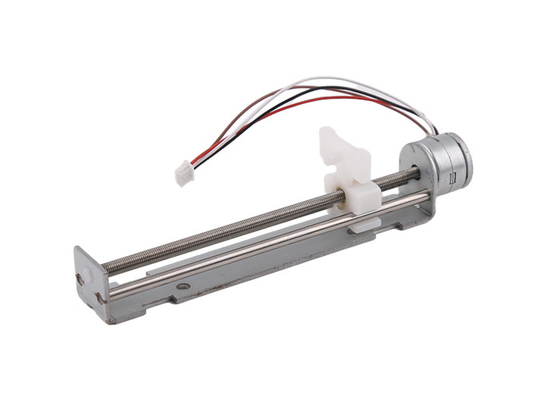

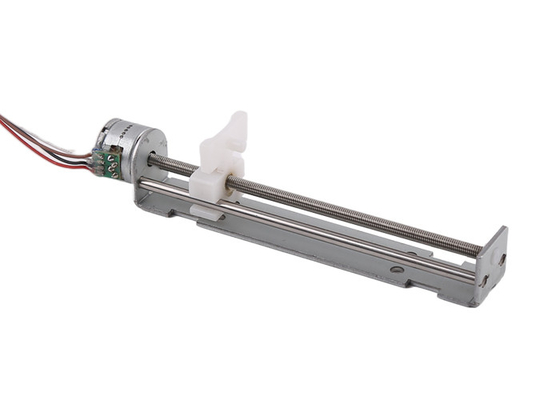

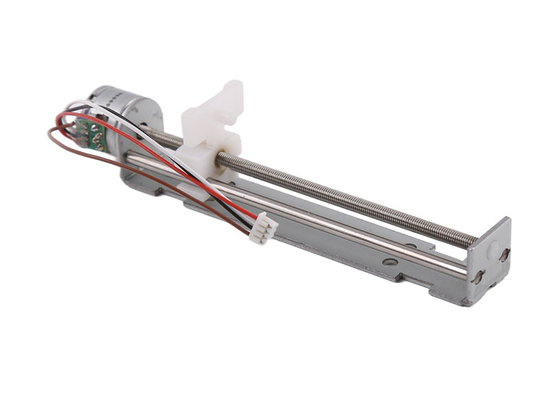

Ürün gösterimi:
Kaydırıcı ile doğrusal adımlı motor hakkında:
Kaydırıcı motorumuz, motor + kurşun vida + destek + kaydırıcı dahil olmak üzere tam bir montaj kümesi.
Motorun basamak açısı genellikle 18°/basamak, yani her dönüş için 20 basamak.
Motor bir tur döndüğünde kaydırıcı bir kurşunu hareket ettirir.
Tek başlangıçlı kurşun vidalar için: pitch = lead.
Bu nedenle adım uzunluğu (adım uzunluğu, adım motorunun tam olarak bir adım attığı zaman doğrusal hareket kaydırıcısı yolculukları anlamına gelir):
Kurşun vida kurşun/her dönüşün adımları
Örneğin, kurşun vida M2 * 0.4P ise (0.4mm pitch düzenli M2 kurşun vida), motorun adım açısı 18 °, bu motorun adım uzunluğu 0.4mm / 20 = 0.02mm / adımdır.
Ayrıca, kurşun vida uzunluğu özelleştirilebilir ve kurşun vida uzunluğunu özelleştirirseniz, destekleme tasarımını da ayarlamalıyız.
Adımlı motorların kullanımı:
Adımlı motorlar, tıbbi ekipman, 3 boyutlu yazıcı, endüstriyel hassas kontrol, otomasyon ekipmanları vb. üzerinde yaygın olarak kullanılan hassas kontrol için kullanılır.
Adımlı motorlar, hassas kontrol ve rotasyonel / doğrusal hareket gerektiren tüm mekanizmalarda kullanılabilir.
Adımlı motorların avantajı:
Adımlı motorlar kapalı döngü kodlayıcıları olmadan / geri besleme sistemi olmadan bile hassas kontrollere ulaşabilir, ayrıca elektrikli fırçalamaları yoktur.Bu nedenle elektromanyetik müdahale ve elektrik kıvılcımları sorunları yokturBazı durumlarda, DC fırçalı motorları / fırçasız motorları değiştirebilirler.
Adımlı motorlar sürücülerle kontrol edilmesi kolaydır ve bu özellik, hassas kontrol alanında önemli bir konumu oluşturur.
1- Kesin kontrol, programlanabilir
2Elektromanyetik müdahale ve elektrik kıvılcımları olmadan.
3Küçük boyut.
4- Makul fiyat.
5- Gürültü düşük.
6. Uzun kullanım ömrü
