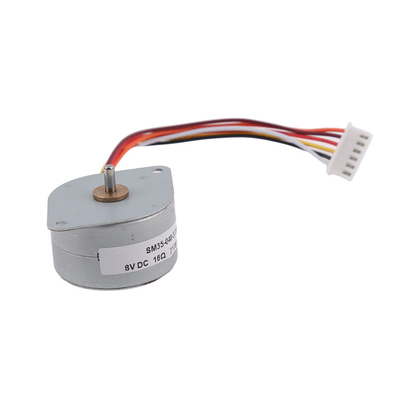

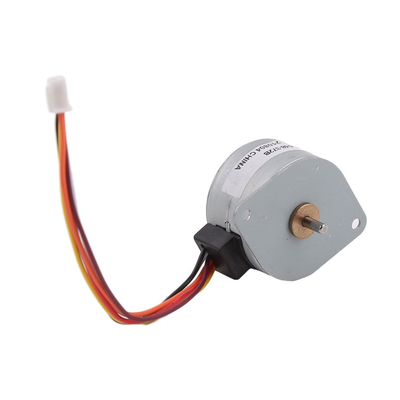

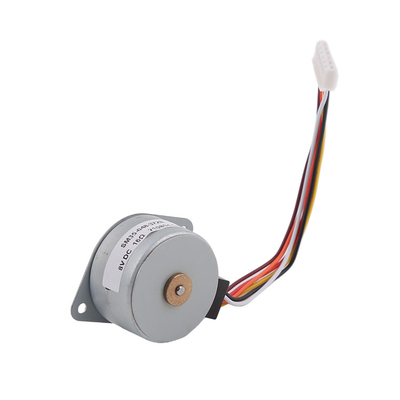

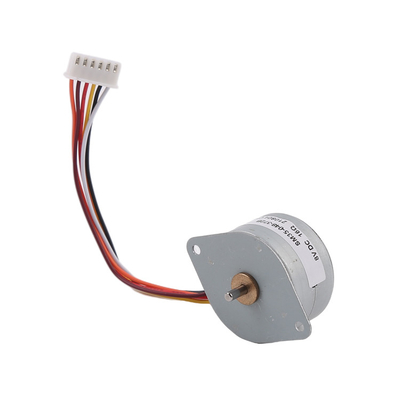

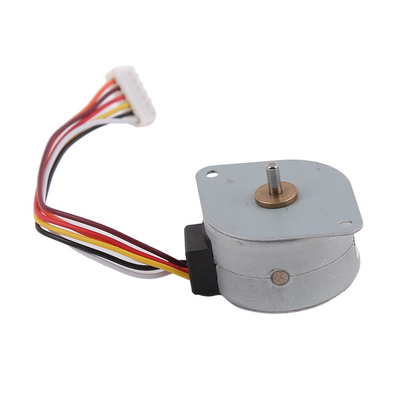

3D yazıcı için Yüksek Döner Micro 35mm adım motor 35mm Motor boyutu 4 fazlı
Menşe yeri | ÇIN |
---|---|
Marka adı | VIC-TECH |
Sertifika | RoHS |
Model numarası | SM35-048 |
Min sipariş miktarı | 1 ünite |
Fiyat | $2~5/unit |
Ambalaj bilgileri | Ürün inci pamukla paketlenmiş ve dış tarafı bir kartonda. |
Teslim süresi | Örnek ödemesi aldıktan sonra 10 ~ 30 gün |
Ödeme koşulları | MoneyGram, Western Union, Kredi Kartı, T/T, L/C |
Yetenek temini | 100000\ Birim/yıl |
Ücretsiz numuneler ve kuponlar için benimle iletişime geçin.
Naber:0086 18588475571
sohbet: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xModel numarası. | SM35-048 | Motor tipi | Mikro adımlı motor |
---|---|---|---|
Adım açısı | %7,5±7 | Motor boyutu | 35 mm |
Faz sayısı | 4 aşama | Faz Başına Akım | 0,5A |
Minimum sipariş miktarı | 1 ünite |
Açıklama
Adımlı motorlar için iki sarmalama yöntemi vardır: bipolar ve tek kutupsal.
1- Bipolar motorlar.
Bipolar motorlarımız genelde sadece iki fazdan oluşur, faz A ve faz B ve her fazın iki ayrı sargısı olan iki çıkış teline sahiptir.Bipolar motorlar 4 çıkış teline sahiptir..
2Tek kutuplu motorlar.
Tek kutuplu motorlarımız genellikle dört fazdan oluşur.
Eğer ortak teller birbirine bağlanırsa, çıkış telleri 5 tel olur.
Eğer ortak teller birbirine bağlanmıyorsa, çıkış telleri 6 tel olur.
Bir tek kutuplu motorun 5 veya 6 çıkış hattı vardır.
Parametreler
Voltaj | 8DV DC |
Aşama numarası | 4. Aşama |
Adım açısı | 7.5°±7% |
Dönüşüm Direnci ((25°C) | 16Ω±10% |
Mevcut aşama | 0.5A |
Dönüştürme tork | ≤ 110 g.cm |
Maksimum Çekilme Hızı | 400 PPS |
Durum Döner | 450 g.cm |
Dolaşma sıcaklığı | ≤ 85K |
Didelektrik Güç | 600 VAC 1SEC 1mA |
Tasarım Çizimi
PM step motorunun temel yapısı hakkında
Özellikleri ve Avantajları
1Yüksek hassasiyetli konumlandırma
Adımlı makineler, kesin tekrarlanabilir adımlarla hareket ettiklerinden, kesin adımları gerektiren uygulamalarda üstünlük kazanırlar.
motorun hareket ettiği adım sayısına göre konumlandırma
2Yüksek hassasiyetli hız kontrolü
Hareketin hassas artışları da işlem için dönüş hızının mükemmel kontrolünü sağlar.
Otomasyon ve robotik. Dönüş hızı darbelerin frekansıyla belirlenir.
3Duraklama ve bekleme fonksiyonu
Sürücünün kontrolü ile, motor kilitleme fonksiyonuna sahiptir (motor sargıları üzerinden akım vardır, ancak
motor dönmüyor) ve hala bir kalıcı tork çıkışı var.
4Uzun ömürlü ve düşük elektromanyetik müdahale
Adımlı motor fırçaları yoktur ve fırça gibi fırçalar tarafından dönüştürülmesi gerekmez
Fırçaların sürtünmesi yoktur, bu da kullanım ömrünü artırır, elektrik kıvılcımları yoktur ve elektromanyetik müdahaleyi azaltır.
PM adım motorunun uygulanması
Yazıcı
Tekstil makineleri
Endüstriyel kontrol
Klima
Adımlı motorun çalışma prensibi
Stepper motorun sürücüsü yazılım tarafından kontrol edilir.
Bu atışlar stepper motorunu belirli bir sırayla enerjikleştirir.
motor rotoru belirli bir yönde (saat gösterge veya ters saat gösterge yönünde) dönmesine neden olur.
Motorun doğru dönüşünü gerçekleştirmek. Motor her sürücünün bir darbelerini aldığında, bir adım açısıyla döner (tam adım ile),ve motorun dönüş açısı, tahrik edilen darbelerin sayısı ve adım açısı ile belirlenir..
Talep süresi ve ambalaj bilgileri
Örnekler için teslim süresi:
Stoktaki standart motorlar: 3 gün içinde
Stokta olmayan standart motorlar: 15 gün içinde
Özel ürünler: Yaklaşık 25 ~ 30 gün (özelleştirmenin karmaşıklığına göre)
Yeni bir kalıp oluşturma süreci: genellikle yaklaşık 45 gün
Seri üretimi için teslim süresi: sipariş miktarına göre
Paketleme:
Örnekler bir kağıt kutusu ile köpük sünger içinde paketlenir, ekspres ile gönderilir
Seri üretimi, motorlar dışarıda şeffaf filmli dalgalanmış kartonlara paketlenmiştir. (hava yoluyla gönderilmektedir)
Deniz yoluyla gönderildiğinde, ürün paletlere paketlenir.
Ödeme yöntemi ve ödeme şartları
Örnekler için, genel olarak Paypal veya Alibaba'yı kabul ederiz.
Toplu üretim için, T / T ödemeyi kabul ediyoruz.
Örnekler için, üretimden önce tam ödeme yapıyoruz.
Toplu üretim için, üretimden önce %50 ön ödeme kabul edebiliriz ve geri kalan %50 ödemeyi nakliye öncesi toplayabiliriz.
İşbirliği yaptıktan sonra 6 kez sipariş verdikten sonra, A/S gibi diğer ödeme şartlarını müzakere edebiliriz.
