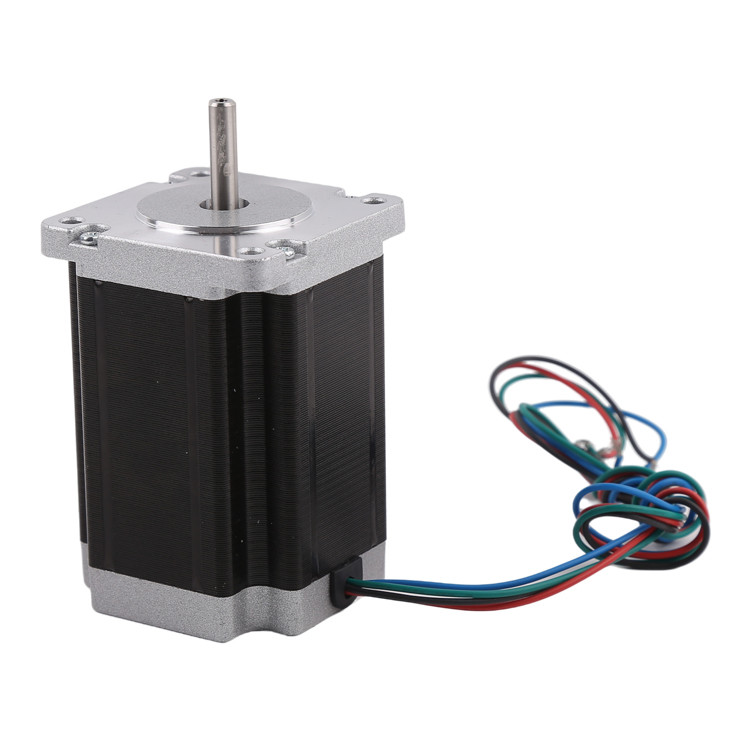

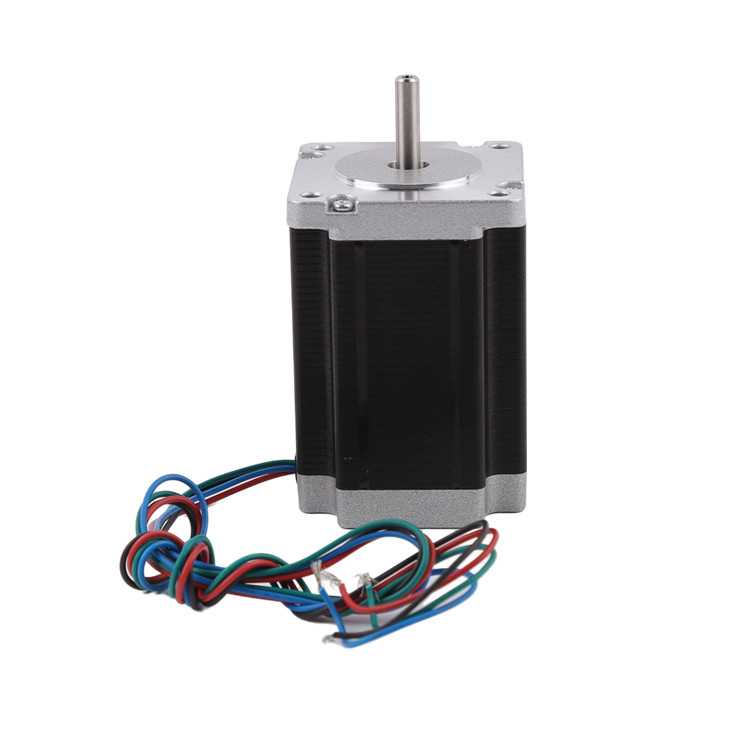

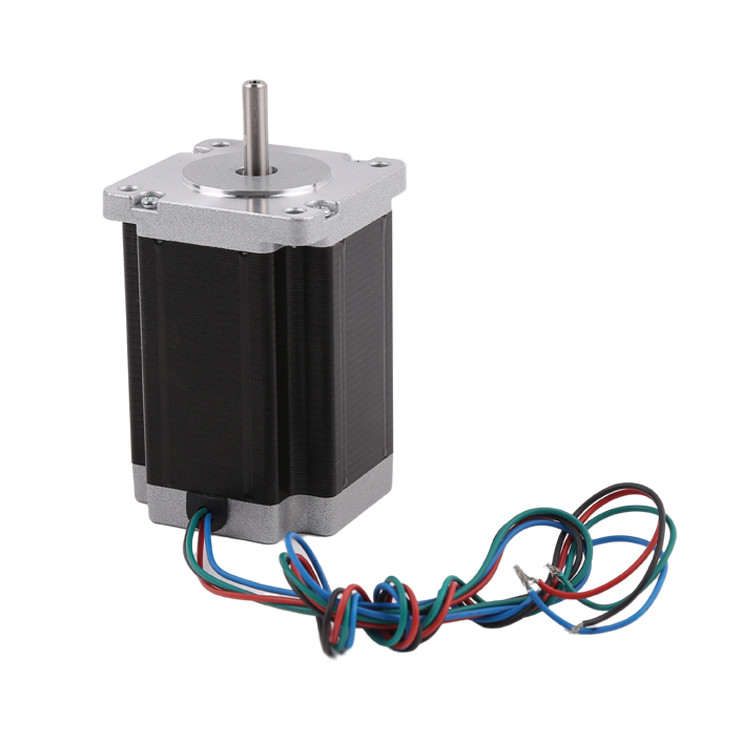

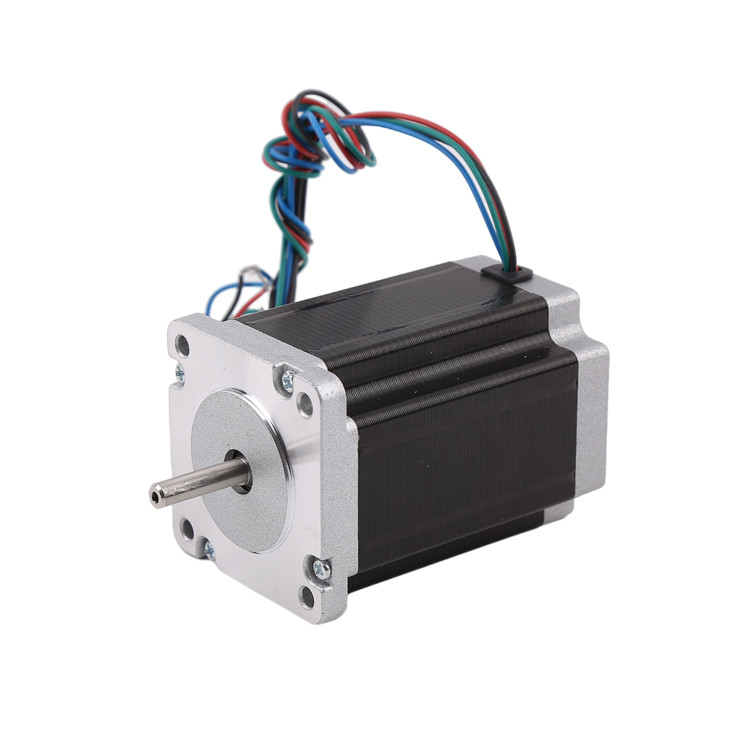

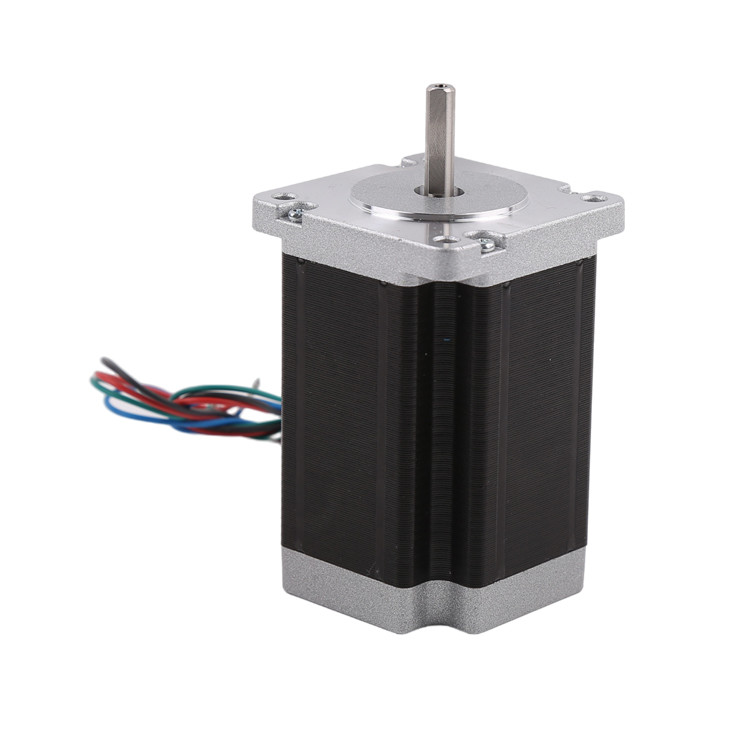

Yüksek torklu NEMA 23 hibrit adımlı motor 57mm motor çapı

Menşe yeri	ÇIN
Marka adı	VIC-TECH
Sertifika	RoHS
Model numarası	57HS
Min sipariş miktarı	1 ünite
Fiyat	$25 - $45 / Units
Ambalaj bilgileri	Ürün inci pamukla paketlenmiş ve dış tarafı bir kartonda.
Teslim süresi	Örnek ödemesi aldıktan sonra 10 ~ 30 gün
Ödeme koşulları	MoneyGram, Western Union, Kredi Kartı, T/T, L/C
Yetenek temini	100000\ Birim/yıl

Ücretsiz numuneler ve kuponlar için benimle iletişime geçin.

Naber:0086 18588475571

sohbet: 0086 18588475571

Skype: sales10@aixton.com

Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.

Ürün ayrıntıları

Motor Türü	Hibrit Step Motor	Adım Açısı	0,9°veya 1,8°
motor boyutu	57mm(NEMA23)	faz sayısı	2 faz (Bipolar)
Anma akımı	1~4.2A/faz	Motor Uzunluğu	41~112mm
Asgari Sipariş miktarı	1 ünite
Vurgulamak	NEMA 23 Hibrit Adımlı Motor , Hibrit basamaklı motor 57mm , NEMA 23 Adımlı Motor 57mm

Mesaj bırakın

Ürün Açıklaması

Yüksek torklu NEMA 23 hibrit adımlı motor 57mm motor çapı

Açıklama

Bu bir NEMA 23 57mm çaplı hibrit adımlı motor.
Adım açısı, müşterilerin seçmesi için 1.8 derece ve 0.9 derecelidir.
Motor yüksekliği 41mm, 51mm, 56mm, 76mm, 100mm, 112mm,
Motorun ağırlığı ve tork yüksekliği ile ilişkilidir.
Motorun standart çıkış ocağı D ocağıdır ve aynı zamanda trapez şeklindeki kurşun vida ocağıyla da değiştirilebilir.
Müşteriler ihtiyaçlarına göre aşağıdaki parametreleri seçebilirler. Lütfen motor hakkında herhangi bir soru ile bizimle iletişime geçmekten çekinmeyin ve daha profesyonel bir destek sağlayacağız.

Parametreler

Adım açısı (°)	Motor uzunluğu (mm)	Dayanım tork (g*cm)	Mevcut /faz (A/faz)	Direniş (Oh/faz)	İndüktansa (mH/faz)	Sayısı: İletiler	Dönüş inertisi (g*cm)²)	Ağırlık (KG)
0.9	41	3.9	1	5.7	0.7	6	120	0.45
1.8	41	3.9	2	1.4	1.4	8	150	0.47
0.9	51	7.2	2	1.6	2.2	6	280	0.59
1.8	51	3009	2	1.8	2.7	8	230	0.59
0.9	56	12	2.8	0.9	3.3	4	300	0.7
1.8	56	9	2	1.8	2.5	6	280	0.68
0.9	76	18	2.8	1.15	5.6	4	480	1
1.8	76	13.5	3	1	1.6	6	440	1.1
1.8	100	30	4.2	0.75	3	4	700	1.3
1.8	112	31	4.2	0.9	3.8	4	800	1.4

Yukarıdaki parametreler referans için standart ürünlerdir, motor müşteri gereksinimlerine göre özelleştirilebilir.

Tasarım çizimi

NEMA adım motorlarının temel yapısı

Hibrit adım motorunun uygulanması

Hibrit adımlı motorların yüksek çözünürlüğü nedeniyle (dönüş başına 200 veya 400 adım), yüksek hassasiyeti gerektiren uygulamalar için yaygın olarak kullanılırlar:
3 boyutlu baskı
Endüstriyel kontrol ((CNC, otomatik freze makinesi, tekstil makinesi)
Bilgisayar çevre cihazları
Paketleme makinesi
Ve yüksek hassasiyetli kontrol gerektiren diğer otomatik sistemler.

Uygulama, hibrit adım motorları ile ilgili notlar

Müşteriler önce adım motorları seçme ve daha sonra mevcut adım motorlarına dayalı sürücü seçme ilkesine uymalıdır.
Hibrit bir adımlı motoru çalıştırmak için tam adımlı sürüş modunu kullanmamak en iyisidir ve titreşim tam adımlı sürüş altında daha büyüktür.
Hiprid adımlı motor düşük hızlı olaylar için daha uygundur. Hız 1000 rpm (6666PPS 0.9 derece), tercihen 1000-3000PPS (0.9 derece) arasında,Ve hızını düşürmek için bir vites kutusuyla bağlanabilir.Motor, uygun frekansta yüksek çalışma verimliliğine ve düşük gürültüye sahiptir.
Tarihsel nedenlerden dolayı, yalnızca nominal 12V voltajlı motor 12V kullanır. Tasarım çizimindeki diğer nominal voltaj, motor için tam olarak en uygun tahrik voltajı değildir.Müşteriler kendi gereksinimlerine göre uygun tahrik voltajı ve uygun sürücüyü seçmelidir..
Motor yüksek hızda veya büyük yükle kullanıldığında, genellikle doğrudan çalışma hızında çalışmaz.Motor adımlarını kaybetmez., ve ikincisi, gürültüyü azaltabilir ve konumlandırma doğruluğunu artırabilir.
Motor, titreşim alanında çalışmamalıdır (< 600 PPS). eğer yavaş hızda kullanılması gerekiyorsa, titreşim sorunu voltajı, akımı değiştirerek veya biraz amortizasyon ekleyerek azaltılabilir.
Motor 600PPS (0,9 derece) altında çalışırken, küçük akım, büyük induktansa ve düşük voltajla çalıştırılmalıdır.
Büyük bir eylemsizlik anı olan yükler için, büyük boyutlu bir motor seçilmelidir.
Daha yüksek hassasiyet gerektiğinde, vites kutusunu ekleyerek, motor hızını arttırarak veya bölünmüş sürüş kullanarak çözülebilir.Ama tüm sistemin fiyatı nispeten pahalı., bu yüzden nadiren kullanılır.
Adımlı motor boyutu:
Şu anda 20mm ((NEMA8), 28mm ((NEMA11), 35mm ((NEMA14), 42mm ((NEMA17), 57mm ((NEMA23), 86mm ((NEMA34) hibrit adımlı motorlarımız var.Bir hibrit adımlı motor seçtiğinizde.

Kişiselleştirme hizmeti

Motor tasarımı, müşteri gereksinimlerine göre ayarlanabilir:
Motorların çapı: 6mm, 8mm, 10mm, 15mm ve 20mm çaplı motorlarımız var
Bobin direnci / nominal voltaj: bobin direnci ayarlanabilir ve daha yüksek dirençle motorun nominal voltajı daha yüksektir.
Sütun tasarımı / kurşun vida uzunluğu: Müşteri, sabitleme delikleri gibi özel tasarımlarla desteklerin daha uzun / kısa olmasını isterse ayarlanabilir.
PCB + kablolar + konektör: PCB'lerin tasarımı, kablo uzunluğu ve konektör pitch'i hepsi ayarlanabilir, müşterilerin gereksinimleri durumunda FPC'ye değiştirilebilirler.

Önderi Zamanı

Eğer stokta numunelerimiz varsa, 3 gün içinde gönderebiliriz.
Eğer stokta numunelerimiz yoksa, onları üretmemiz gerekir, üretim süresi yaklaşık 20 takvim günüdür.
Seri üretim için teslim süresi sipariş miktarına bağlıdır.

Ödeme yöntemi ve ödeme şartları

Örnekler için, genel olarak Paypal veya Alibaba'yı kabul ederiz.
Toplu üretim için, T / T ödemeyi kabul ediyoruz.
Örnekler için, üretimden önce tam ödeme yapıyoruz.
Toplu üretim için, üretimden önce %50 ön ödeme kabul edebiliriz ve geri kalan %50 ödemeyi nakliye öncesi toplayabiliriz.
İşbirliği yaptıktan sonra 6 kez sipariş verdikten sonra, A/S gibi diğer ödeme şartlarını müzakere edebiliriz.

Sık Sorulan Sorular

1Örnekler için genel teslimat süresi ne kadar?
Örnek siparişi teslim süresi yaklaşık 15 gündür, toplu miktar siparişi teslim süresi 25-30 gündür.

2Özel hizmetleri kabul ediyor musunuz?
Motor parametresi, kurşun tel türü, çıkış şafti vb. dahil olmak üzere ürünleri özelleştirmeyi kabul ediyoruz.

3Bu motora bir kodlayıcı eklemek mümkün mü?
Bu tür motorlar için motorun aşınma kapağına kodlayıcı ekleyebiliriz.

Sıkça Sorulan Sorular

1.Uzun süreli kullanımdan sonra adım motorlarına yükün artmasının nedenleri ve çözümleri
Neden: Bazı durumlarda, adımlı motorlar uzun süre normal şekilde çalışabilir, ancak bir süre sonra adımlarını kaybederler.Adımlı motor rulmanlarının aşınmasından veya dış etkilerden kaynaklanabilir.
Çözüm.
Dış ortamın değişmediğini kontrol edin: Motor tahrik mekanizması değişti mi?
2Yatayların aşınmasını kontrol edin: Motorun ömrünü uzatmak için kabuklar yerine top rulmanları kullanın.
3. Çevre sıcaklığının değişmediğini kontrol edin. Mikro motorlar için, rulman yağ viskozitesinin etkisi önemsiz değildir. Çalışma aralığına uygun yağ kullanın (örneğin.Yağ aşırı sıcaklıklarda yapışkan olabilir, veya uzun süre kullanıldığında motor yükünü arttırır)

2.Stepper motor ısıtma nedenleri
1Sürücü tarafından ayarlanan akım, motorun nominal akımından daha büyüktür
Motorun hızı çok hızlı.
Motorun kendisi büyük bir eylemsizlik ve konumlandırma torkuna sahiptir, bu nedenle orta hızda çalışmak bile sıcak olacaktır, ancak motorun ömrünü etkilemez.Motorun 130-200 °C'de manyetiklenme noktası, bu yüzden motor 70-90 ° C normal bir olgudur, 130 ° C'den az olduğu sürece genellikle sorun olmaz, eğer gerçekten aşırı ısınmış hissediyorsanız,Sürücü akımı, motorun nominal akımının veya motor hızının yaklaşık %70'ine ayarlanır..

3.Adımlı motor çalıştırıldığında, motor asısı nasıl dönmez?
Motorun dönmemesinin birkaç nedeni vardır.:
A. Aşırı yüklenme engelleme dönüşü
B.motorun hasar alıp almadığı
C.motorun devre dışı olup olmadığı
D.Puls sinyali CP'nin sıfıra düşüp düşmediği.
