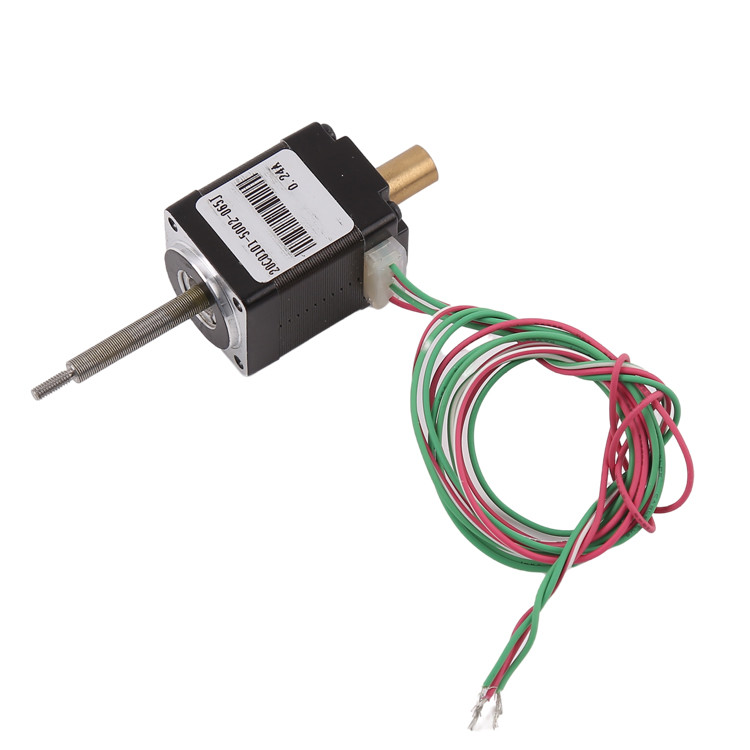

20 mm NEMA8 doğrusal hibrit adımlı motor, kurşun vida şaftı ile çalıştırılır

  • 20mm NEMA8 Linear Hybrid Stepper Motor With Run Through Lead Screw Shaft
  • 20mm NEMA8 Linear Hybrid Stepper Motor With Run Through Lead Screw Shaft
  • 20mm NEMA8 Linear Hybrid Stepper Motor With Run Through Lead Screw Shaft
  • 20mm NEMA8 Linear Hybrid Stepper Motor With Run Through Lead Screw Shaft
  • 20mm NEMA8 Linear Hybrid Stepper Motor With Run Through Lead Screw Shaft
Menşe yeri ÇIN
Marka adı VIC-TECH
Sertifika RoHS
Model numarası 20C0101
Min sipariş miktarı 1 ünite
Fiyat $42.5~$70/Unit
Ambalaj bilgileri Ürün inci pamukla paketlenmiş ve dış tarafı bir kartonda.
Teslim süresi Örnek ödemesi aldıktan sonra 10 ~ 30 gün
Ödeme koşulları MoneyGram, Western Union, Kredi Kartı, T/T, L/C
Yetenek temini 100000\ Birim/yıl

Ücretsiz numuneler ve kuponlar için benimle iletişime geçin.

Naber:0086 18588475571

sohbet: 0086 18588475571

Skype: sales10@aixton.com

Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.

x
Ürün ayrıntıları
Motor tipi Hibrit Step Motor Adım açısı 1.8 derece/adım
Aşama sayısı 2 faz (Bipolar) Kurşun vida tipi Tr3.5*P0.3*1N
Bobin direnci 20.4Ω±10% İsimlendirilmiş voltaj 5V DC
Anma akımı 0.24A/faz
Vurgulamak

NEMA8 Doğrusal Hibrit Adımlı Motor

,

20 mm doğrusal hibrit adımlı motor

,

Vuruş Aşı Doğrusal Adımcı Motor
Mesaj bırakın
Ürün Açıklaması

20 mm NEMA8 Doğrusal Hibrit Adımlı Motor

Açıklama

Bu NEMA8 (20mm boyutunda) hibrit adımlı motor.
Yuvarlak şaft/D şaftı olan adımlı motorun aksine, bu geçiş şaftı aynı hızda dönerken yukarı ve aşağı doğru hareket etmekte serbesttir.
Bu, doğrusal hareket yapabilecek doğrusal adımlı motor olarak bilinir.
Doğrusal hareket hızı, sürüş frekansı ve kurşun vidaların kurşunu ile belirlenir.
Motorun arkasında, güç kapandığında motorun manuel olarak döndürülmesi için kullanılabilen veya kapalı döngü sistemi için kodlayıcılarla monte edilebilen bir manuel fındık vardır


Parametreler

Model numarası. 20C0101
Motor çapı 20mm ((NEMA8)
Sürücü voltajı 5V DC
Bobin direnci 20.8Ω±10%/faz
Faz sayısı 2 aşama
Adım açısı 1.8°/adım
Hızlı akım 0.24A/faz
Minimum itiş gücü ((300PPS) 2.4KG
Adım uzunluğu 0.0015mm/açıklama



Tasarım Çizimi


Kurşun vida hakkında

Doğrusal hibrit adımlı motorda kullanılan kurşun vida genellikle trapezli kurşun vida.
Örneğin Tr3.5*P0.3*1N kurşun vida için.
Tr, trapezoidal kurşun vida tipi anlamına gelir.
P0.3 kurşun vida ′s pitch 0.3mm anlamına gelir
1N, tek başlatma başlatma vida anlamına gelir.
Kurşun vida kurşun = başlangıç numarası * pitch
Bu özel kurşun vida için 0.3 mm kurşun.
Hibrit adımlı motorun motorun adım açısı 1.8 derece/açama, bu da bir dönüş için 200 adım alır.
Adım uzunluğu, motorun tek bir adım attığında yaptığı doğrusal harekettir.
0.3 mm'lik bir kurşun vida için, adım uzunluğu 0.3 mm/200 adım=0.0015 mm/ adım

NEMA adım motorlarının temel yapısı


Hibrit adım motorunun uygulanması

Hibrit adımlı motorların yüksek çözünürlüğü nedeniyle (dönüş başına 200 veya 400 adım), yüksek hassasiyeti gerektiren uygulamalar için yaygın olarak kullanılırlar:
3 boyutlu baskı
Endüstriyel kontrol ((CNC, otomatik freze makinesi, tekstil makinesi)
Bilgisayar çevre cihazları
Paketleme makinesi
Ve yüksek hassasiyetli kontrol gerektiren diğer otomatik sistemler.


Müşteriler önce adım motorları seçme ve daha sonra mevcut adım motorlarına dayalı sürücü seçme ilkesine uymalıdır.
Hibrit bir adımlı motoru çalıştırmak için tam adımlı sürüş modunu kullanmamak en iyisidir ve titreşim tam adımlı sürüş altında daha büyüktür.
Hiprid adımlı motor düşük hızlı olaylar için daha uygundur. Hız 1000 rpm (6666PPS 0.9 derece), tercihen 1000-3000PPS (0.9 derece) arasında,Ve hızını düşürmek için bir vites kutusuyla bağlanabilir.Motor, uygun frekansta yüksek çalışma verimliliğine ve düşük gürültüye sahiptir.
Tarihsel nedenlerden dolayı, yalnızca nominal 12V voltajlı motor 12V kullanır. Tasarım çizimindeki diğer nominal voltaj, motor için tam olarak en uygun tahrik voltajı değildir.Müşteriler kendi gereksinimlerine göre uygun tahrik voltajı ve uygun sürücüyü seçmelidir..
Motor yüksek hızda veya büyük yükle kullanıldığında, genellikle doğrudan çalışma hızında çalışmaz.Motor adımlarını kaybetmez., ve ikincisi, gürültüyü azaltabilir ve konumlandırma doğruluğunu artırabilir.
Motor, titreşim alanında çalışmamalıdır (< 600 PPS). eğer yavaş hızda kullanılması gerekiyorsa, titreşim sorunu voltajı, akımı değiştirerek veya biraz amortizasyon ekleyerek azaltılabilir.
Motor 600PPS (0,9 derece) altında çalışırken, küçük akım, büyük induktansa ve düşük voltajla çalıştırılmalıdır.
Büyük bir eylemsizlik anı olan yükler için, büyük boyutlu bir motor seçilmelidir.
Daha yüksek hassasiyet gerektiğinde, vites kutusunu ekleyerek, motor hızını arttırarak veya bölünmüş sürüş kullanarak çözülebilir.Ama tüm sistemin fiyatı nispeten pahalı., bu yüzden nadiren kullanılır.
Adımlı motor boyutu:
Şu anda 20mm ((NEMA8), 28mm ((NEMA11), 35mm ((NEMA14), 42mm ((NEMA17), 57mm ((NEMA23), 86mm ((NEMA34) hibrit adımlı motorlarımız var.Bir hibrit adımlı motor seçtiğinizde.

Kişiselleştirme hizmeti

Motor tasarımı, müşteri gereksinimlerine göre ayarlanabilir:
Motorların çapı: 6mm, 8mm, 10mm, 15mm ve 20mm çaplı motorlarımız var
Bobin direnci / nominal voltaj: bobin direnci ayarlanabilir ve daha yüksek dirençle motorun nominal voltajı daha yüksektir.
Sütun tasarımı / kurşun vida uzunluğu: Müşteri, sabitleme delikleri gibi özel tasarımlarla desteklerin daha uzun / kısa olmasını isterse ayarlanabilir.
PCB + kablolar + konektör: PCB'lerin tasarımı, kablo uzunluğu ve konektör pitch'i hepsi ayarlanabilir, müşterilerin gereksinimleri durumunda FPC'ye değiştirilebilirler.

Önderi Zamanı

Eğer stokta numunelerimiz varsa, 3 gün içinde gönderebiliriz.
Eğer stokta numunelerimiz yoksa, onları üretmemiz gerekir, üretim süresi yaklaşık 20 takvim günüdür.
Seri üretim için teslim süresi sipariş miktarına bağlıdır.

Ödeme yöntemi ve ödeme şartları

Örnekler için, genel olarak Paypal veya Alibaba'yı kabul ederiz.
Toplu üretim için, T / T ödemeyi kabul ediyoruz.
Örnekler için, üretimden önce tam ödeme yapıyoruz.
Toplu üretim için, üretimden önce %50 ön ödeme kabul edebiliriz ve geri kalan %50 ödemeyi nakliye öncesi toplayabiliriz.
İşbirliği yaptıktan sonra 6 kez sipariş verdikten sonra, A/S gibi diğer ödeme şartlarını müzakere edebiliriz.

Sık Sorulan Sorular

1Örnekler için genel teslimat süresi ne kadar?
Örnek siparişi teslim süresi yaklaşık 15 gündür, toplu miktar siparişi teslim süresi 25-30 gündür.
2Özel hizmetleri kabul ediyor musunuz?
Motor parametresi, kurşun tel türü, çıkış şafti vb. dahil olmak üzere ürünleri özelleştirmeyi kabul ediyoruz.
3Bu motora bir kodlayıcı eklemek mümkün mü?
Bu tür motorlar için motorun aşınma kapağına kodlayıcı ekleyebiliriz.
