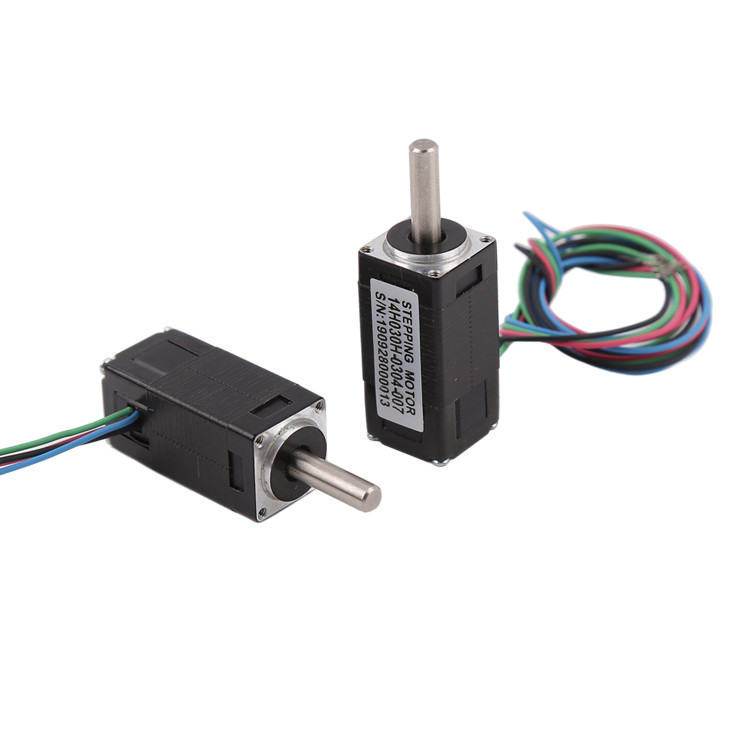

NEMA 6 Yüksek hassasiyetli iki fazlı 4 tel 14 mm hibrit adımlı motor
| Menşe yeri | ÇIN |
|---|---|
| Marka adı | VIC-TECH |
| Sertifika | RoHS |
| Model numarası | 14HS |
| Min sipariş miktarı | 1 ünite |
| Fiyat | $42-54/Unit |
| Ambalaj bilgileri | Ürün inci pamukla paketlenmiş ve dış tarafı bir kartonda. |
| Teslim süresi | Örnek ödemesi aldıktan sonra 10 ~ 30 gün |
| Ödeme koşulları | MoneyGram, Western Union, Kredi Kartı, T/T, L/C |
| Yetenek temini | 100000\ Birim/yıl |
Ücretsiz numuneler ve kuponlar için benimle iletişime geçin.
Naber:0086 18588475571
sohbet: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÜrün ayrıntıları
| Model numarası. | 14HS | Motor Türü | Hibrit Step Motor |
|---|---|---|---|
| Adım Açısı | 1,8°/adım | motor boyutu | 14 mm(NEMA 6) |
| faz sayısı | 2 faz (Bipolar) | Anma akımı | 0,3A/faz |
| Motor Uzunluğu | 30 mm | Asgari Sipariş miktarı | 1 ünite |
| Vurgulamak | 14 mm hibrit adım motoru,NEMA 6 Hibrit Adımlı Motor,Dört kablolu NEMA 6 adımlı motor |
||
Ürün Açıklaması
NEMA 6 Yüksek hassasiyetli iki fazlı 4 tel 14 mm hibrit adımlı motor
Açıklama
Bu NEMA6 motoru nispeten küçük bir çapta 14 mm olan hibrit bir adım motorudur.
Bu motor yüksek hassasiyetli, küçük boyutlu, güzel görünümlü ve mükemmel performanslı bir hibrit adımlı motor.Bu adımlı motor, kapalı döngü kodlayıcısı / geri bildirim sistemi olmadan bile hassas bir şekilde kontrol edilebilir ve programlanabilir.
NEMA 6 adımlı motorun adım açısı sadece 1.8 °'dur, yani bir dönüşü tamamlamak için 200 adım gerekir.
Çevre sıcaklığı 20°C~+50°C.
Hayat süresi 6000 saatten fazla.
Motorla ilgili herhangi bir sorunuz varsa, lütfen daha fazla profesyonel destek için bizimle iletişime geçin.
Parametreler
| Adım açısı | 1.8°±5% |
| Faz sayısı | 2. aşama |
| Adlık Voltaj | 6.6V |
| Akım/faz ((A/faz) | 0.3A ((Sırt değeri) |
| Durum Döner | 0.058kg-cm Min |
| Faz Direnci | 22Ω±10% ((20°C) |
| Faz iletkenliği | 4.2mH±20% ((1Hz 1V RMS) |
| Dielektrik Gücü | AC 500V/5mA Max |
| Rotor İnersiyası | 5.8g-cm2 |
| Ağırlık | 0.03KG |
| İzolasyon sınıfı | B ((130°) Sıcaklık yükselişi80K Max |
Tasarım çizimi
NEMA adım motorlarının temel yapısı
Hibrit adım motorunun uygulanması
Hibrit adımlı motorların yüksek çözünürlüğü nedeniyle (dönüş başına 200 veya 400 adım), yüksek hassasiyeti gerektiren uygulamalar için yaygın olarak kullanılırlar:
3 boyutlu baskı
Endüstriyel kontrol ((CNC, otomatik freze makinesi, tekstil makinesi)
Bilgisayar çevre cihazları
Paketleme makinesi
Ve yüksek hassasiyetli kontrol gerektiren diğer otomatik sistemler.
Uygulama, hibrit adım motorları ile ilgili notlar
Müşteriler önce adım motorları seçme ve daha sonra mevcut adım motorlarına dayalı sürücü seçme ilkesine uymalıdır.
Hibrit bir adımlı motoru çalıştırmak için tam adımlı sürüş modunu kullanmamak en iyisidir ve titreşim tam adımlı sürüş altında daha büyüktür.
Hiprid adımlı motor düşük hızlı olaylar için daha uygundur. Hız 1000 rpm (6666PPS 0.9 derece), tercihen 1000-3000PPS (0.9 derece) arasında,Ve hızını düşürmek için bir vites kutusuyla bağlanabilir.Motor, uygun frekansta yüksek çalışma verimliliğine ve düşük gürültüye sahiptir.
Tarihsel nedenlerden dolayı, yalnızca nominal 12V voltajlı motor 12V kullanır. Tasarım çizimindeki diğer nominal voltaj, motor için tam olarak en uygun tahrik voltajı değildir.Müşteriler kendi gereksinimlerine göre uygun tahrik voltajı ve uygun sürücüyü seçmelidir..
Motor yüksek hızda veya büyük yükle kullanıldığında, genellikle doğrudan çalışma hızında çalışmaz.Motor adımlarını kaybetmez., ve ikincisi, gürültüyü azaltabilir ve konumlandırma doğruluğunu artırabilir.
Motor, titreşim alanında çalışmamalıdır (< 600 PPS). eğer yavaş hızda kullanılması gerekiyorsa, titreşim sorunu voltajı, akımı değiştirerek veya biraz amortizasyon ekleyerek azaltılabilir.
Motor 600PPS (0,9 derece) altında çalışırken, küçük akım, büyük induktansa ve düşük voltajla çalıştırılmalıdır.
Büyük bir eylemsizlik anı olan yükler için, büyük boyutlu bir motor seçilmelidir.
Daha yüksek hassasiyet gerektiğinde, vites kutusunu ekleyerek, motor hızını arttırarak veya bölünmüş sürüş kullanarak çözülebilir.Ama tüm sistemin fiyatı nispeten pahalı., bu yüzden nadiren kullanılır.
Adımlı motor boyutu:
Şu anda 20mm ((NEMA8), 28mm ((NEMA11), 35mm ((NEMA14), 42mm ((NEMA17), 57mm ((NEMA23), 86mm ((NEMA34) hibrit adımlı motorlarımız var.Bir hibrit adımlı motor seçtiğinizde.
Kişiselleştirme hizmeti
Motor tasarımı, müşteri gereksinimlerine göre ayarlanabilir:
Motorların çapı: 6mm, 8mm, 10mm, 15mm ve 20mm çaplı motorlarımız var
Bobin direnci / nominal voltaj: bobin direnci ayarlanabilir ve daha yüksek dirençle motorun nominal voltajı daha yüksektir.
Sütun tasarımı / kurşun vida uzunluğu: Müşteri, sabitleme delikleri gibi özel tasarımlarla desteklerin daha uzun / kısa olmasını isterse ayarlanabilir.
PCB + kablolar + konektör: PCB'lerin tasarımı, kablo uzunluğu ve konektör pitch'i hepsi ayarlanabilir, müşterilerin gereksinimleri durumunda FPC'ye değiştirilebilirler.
Önderi Zamanı
Eğer stokta numunelerimiz varsa, 3 gün içinde gönderebiliriz.
Eğer stokta numunelerimiz yoksa, onları üretmemiz gerekir, üretim süresi yaklaşık 20 takvim günüdür.
Seri üretim için teslim süresi sipariş miktarına bağlıdır.
Ödeme yöntemi ve ödeme şartları
Örnekler için, genel olarak Paypal veya Alibaba'yı kabul ederiz.
Toplu üretim için, T / T ödemeyi kabul ediyoruz.
Örnekler için, üretimden önce tam ödeme yapıyoruz.
Toplu üretim için, üretimden önce %50 ön ödeme kabul edebiliriz ve geri kalan %50 ödemeyi nakliye öncesi toplayabiliriz.
İşbirliği yaptıktan sonra 6 kez sipariş verdikten sonra, A/S gibi diğer ödeme şartlarını müzakere edebiliriz.
Sık Sorulan Sorular
1Örnekler için genel teslimat süresi ne kadar?
Örnek siparişi teslim süresi yaklaşık 15 gündür, toplu miktar siparişi teslim süresi 25-30 gündür.
2Özel hizmetleri kabul ediyor musunuz?
Motor parametresi, kurşun tel türü, çıkış şafti vb. dahil olmak üzere ürünleri özelleştirmeyi kabul ediyoruz.
3Bu motora bir kodlayıcı eklemek mümkün mü?
Bu tür motorlar için motorun aşınma kapağına kodlayıcı ekleyebiliriz.
