8mm adım motorlu gezegen vitesi küçük boyutlu MIM teknolojisi ile
| Menşe yeri | ÇIN |
|---|---|
| Marka adı | VIC-TECH |
| Sertifika | RoHS |
| Model numarası | SM08PG |
| Min sipariş miktarı | 1 ünite |
| Fiyat | $5-$15/unit |
| Ambalaj bilgileri | Ürün inci pamukla paketlenmiş ve dış tarafı bir kartonda. |
| Teslim süresi | Örnek ödemesi aldıktan sonra 10 ~ 30 gün |
| Ödeme koşulları | MoneyGram, Western Union, Kredi Kartı, T/T, L/C |
| Yetenek temini | 100000\ Birim/yıl |
Ücretsiz numuneler ve kuponlar için benimle iletişime geçin.
Naber:0086 18588475571
sohbet: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÜrün ayrıntıları
| Motor Türü | 8MM STEP MOTOR | Adım Açısı | 18 derece/20 |
|---|---|---|---|
| faz sayısı | 2 faz (Bipolar) | Adlık Voltaj | 5V DC |
| bobin direnci | 14Ω/faz | Şanzıman Tipi | Planet dişli kutusu |
| Dişli Oranı | 20:1 | ||
| Vurgulamak | Gezegen vitesi 8 mm adımlı motor,MIM 8mm Stepper Motor,MIM Gezegen vites kutusu adım motor |
||
Ürün Açıklaması
8mm Stepper Motor Planetary Gearbox MIM Teknolojisiyle Küçük Boyut
Açıklama

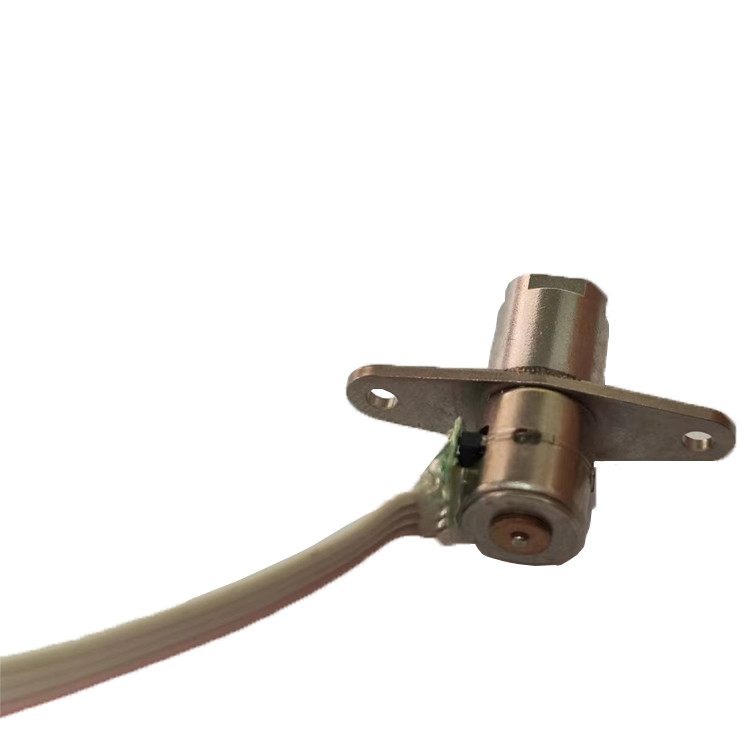

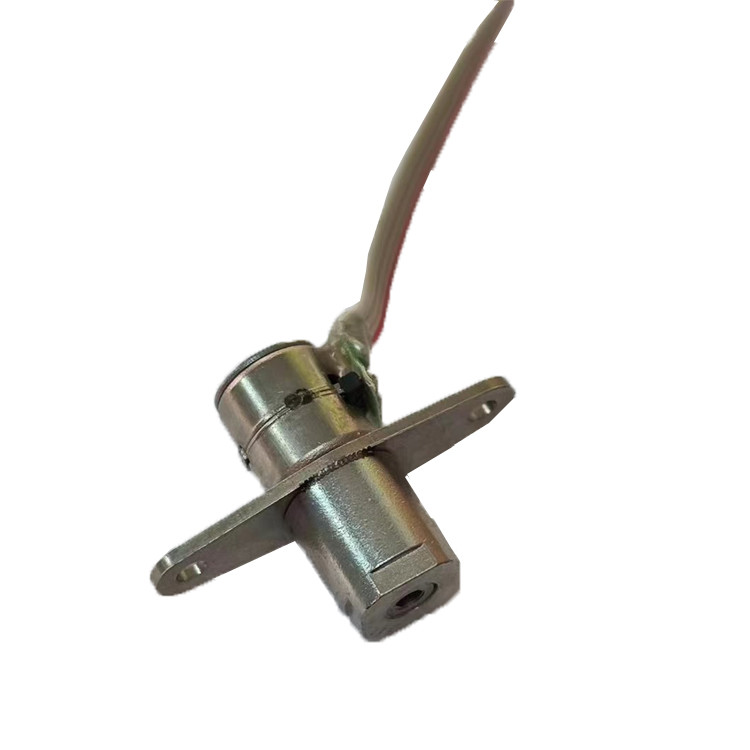

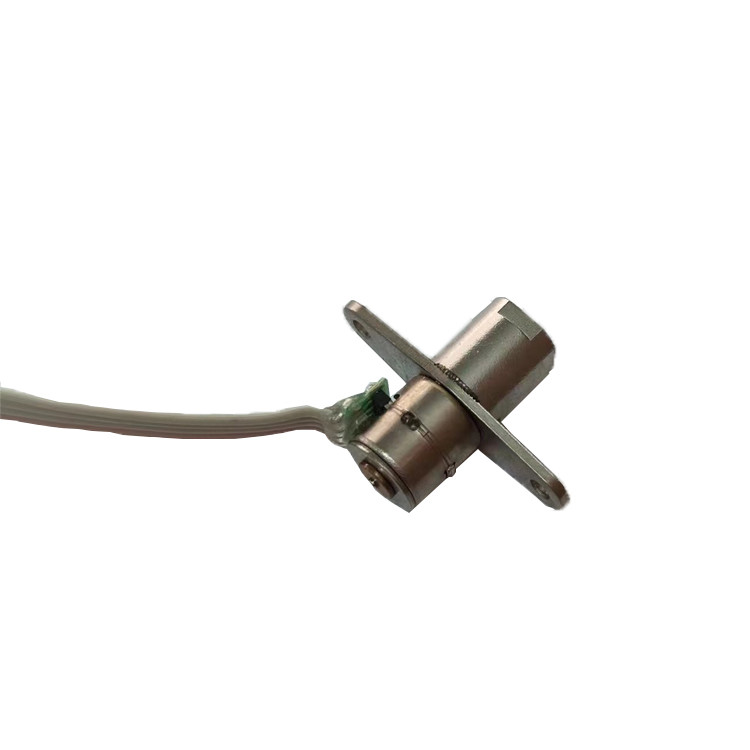

Bu motor üstte gezegen vitesi olan 8 mm çaplı adımlı motor.
Değişim kutusunda iki seviye var, birinci seviyenin vites oranı 4'tür:1, ve ikinci seviyedeki vites oranı ise 5:1, böylece toplam oran 4*5=20:1
Eğer müşteriler çok fazla yer aldığını düşünürse, gelecekte seri üretim için çıkarabiliriz ve motor parametrelerini etkilemez.

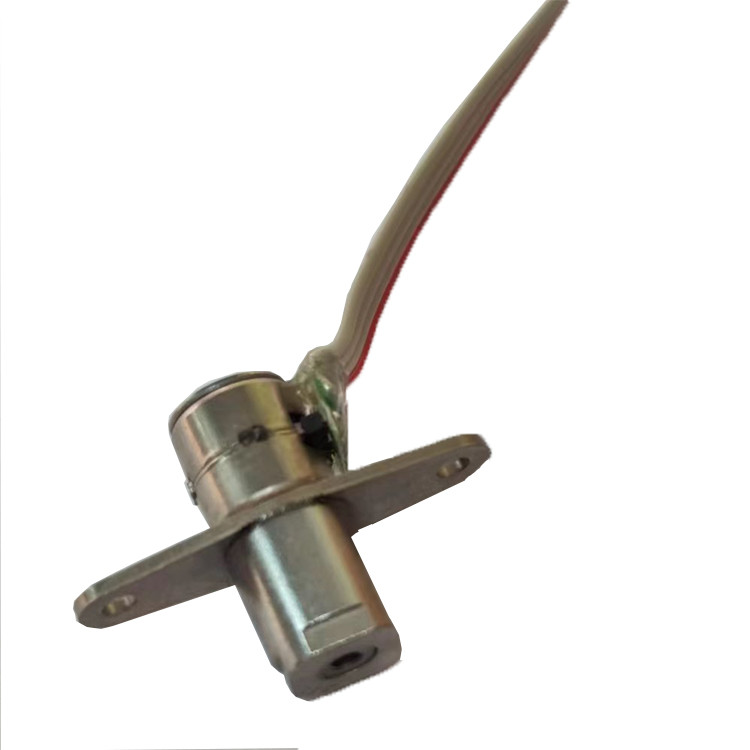

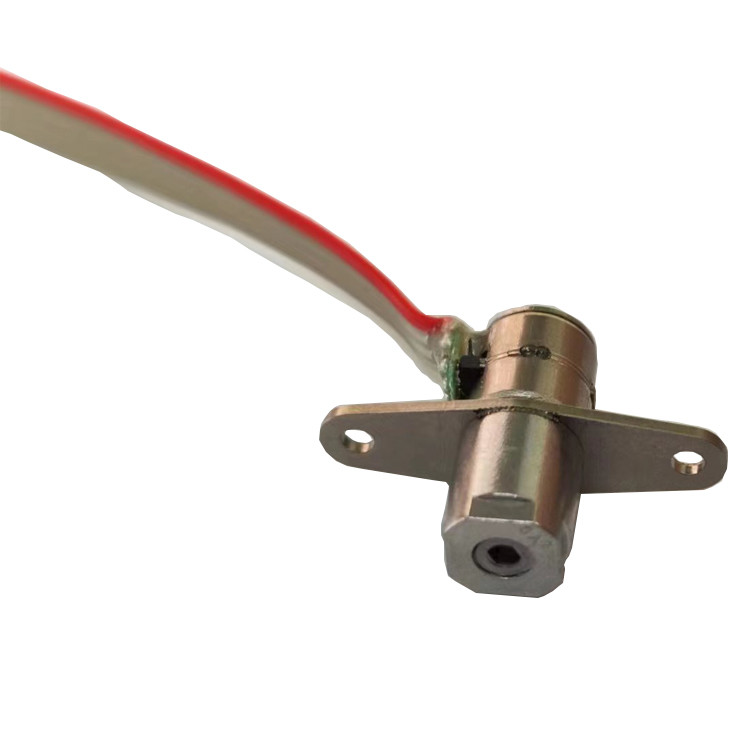

Bu motorun çıkış şafti yok, bunun yerine kör bir deliği var.
Müşteriler, sonunun kör deliğe uyması ile bir çıkış şafti tasarlayabilir ve sonra içine koyabilirler.
Parametreler
| Model numarası. | SM08PG |
| Motor çapı | 8 mm |
| Sürücü voltajı | 5V DC |
| Bobin direnci | 14Ω±10%/faz |
| Faz sayısı | 2 faz (bipolar) |
| Adım açısı | 18 derece/20 |
| Değişim kutusu tipi: | Gezegen şanzımanı |
| Düğüm oranı | 20:1 |
Tasarım Çizimi
Gezegen şanzımanı (MIM teknolojisi) hakkında
Bu gezegensel vites kutusu, cep telefonu, kamera ve diğer küçük boyutlu ürünler gibi mikro elektronik ürünleri çizmek için özel olarak tasarlanmıştır.
2 seviyeli bir dişli kutusu ve dişliler ve içindeki diğer bileşenler Metal Enjeksiyon Kalıplama tekniğinden (MIM teknolojisi) yapılmıştır.
MIM teknolojisi metal parçaları üretmek için enjeksiyon yöntemi kullanır, tıpkı enjeksiyon kalıbı ile plastik ürettiğimiz gibi.Mini boyutlu bir vites kutusu için kritik olan.
Ancak MIM teknolojisinin ekipmanları pahalıdır, bu nedenle sipariş miktarı daha yüksektir. Aksi takdirde her bir ürünün maliyeti çok uzun olur.Ortalama maliyeti düşürmek için.
Dövizli adımlı motorlar hakkında
1Standart adım motorunun güç girişi kısmı FPC, FFC, PCB kablosu vb. şeklinde mevcuttur.
2Çıktı şaftı için, iki farklı standart şaft türümüz var: D şaftı ve vida şaftı. Özel bir aks türü gerekiyorsa, bunu da özelleştirebiliriz, ancak ek özelleştirme maliyeti vardır.
3.8 mm çaplı kalıcı mıknatıslı adımlı motor 10*8 mm vites kutusu ile. vites kutusu yüksek hassasiyete, yüksek vergiye ve düşük gürültüye sahiptir.
Uygulama
Akıllı ev, kişisel bakım, ev aletleri ekipmanları, akıllı tıbbi ekipman, akıllı robot, akıllı lojistik, akıllı araba, iletişim ekipmanlarında yaygın olarak kullanılan vitesli adımlı motorlar,akıllı giyilebilir cihazlar, tüketici elektroniği, kamera ekipmanları ve diğer endüstriler.
Kişiselleştirme Hizmeti
1. Bobin direnci / nominal voltaj: Bobin direnci ayarlanabilir, direnç ne kadar yüksekse, motorun nominal voltajı da o kadar yüksektir.
2. Bracket tasarımı / kaydırıcı uzunluğu: Müşteriler daha uzun veya daha kısa bir bracket isterlerse, montaj delikleri gibi özel tasarımlar vardır, ayarlanabilir.
3. kaydırıcı tasarımı: mevcut kaydırıcı tunçtur, maliyet tasarrufu için plastikle değiştirilebilir
4PCB + kablo + konektör: PCB tasarımı, kablo uzunluğu, konektör pitch ayarlanabilir, müşterinin ihtiyacına göre FPC ile değiştirilebilir.
Tavsiye süresi ve ambalaj bilgileri
Örnekler için teslim süresi:
Stoktaki standart motorlar: 3 gün içinde
Stokta olmayan standart motorlar: 15 gün içinde
Özel ürünler: Yaklaşık 25 ~ 30 gün (özelleştirmenin karmaşıklığına göre)
Yeni bir kalıp oluşturma süreci: genellikle yaklaşık 45 gün
Seri üretimi için teslim süresi: sipariş miktarına göre
Paketleme:
Örnekler bir kağıt kutusu ile köpük sünger içinde paketlenir, ekspres ile gönderilir
Seri üretimi, motorlar dışarıda şeffaf filmli dalgalanmış kartonlara paketlenmiştir. (hava yoluyla gönderilmektedir)
Deniz yoluyla gönderildiğinde, ürün paletlere paketlenir.
Nakliye yöntemi
Örnekler ve hava sevkiyatı için Fedex/TNT/UPS/DHL kullanıyoruz.(5~12 gün ekspres servis için)
Deniz nakliyatı için, nakliye acentemizi kullanırız, ve Şangay limanından gemi.(45 ~ 70 gün deniz yoluyla)
Sık Sorulan Sorular
Sıkça Sorulan Sorular
1. Stepper motor nasıl kullanılır eğri katmanlı kontrol hız?
Eksponanssal eğri, yazılım programlamasında, bilgisayar belleğinde depolanan ilk hesaplanan zaman sabitleri, seçime işaret eden iş.Adımlı motoru tamamlamak için hızlandırma ve yavaşlama süresi 300 ms veya daha fazlaEğer çok kısa bir hızlanma ve yavaşlama süresi kullanırsanız, büyük çoğunlukta adım motorları için, adım motorlarının yüksek hızlı dönüşünü elde etmek zor olacaktır.
2.Adımlı motorlar için yaygın olarak monte edilen vites kutuları nelerdir?
Adımlı motorlar, gezegenli redüktörler, solucan dişli redüktörleri, paralel dişli redüktörleri ve filament dişli redüktörleri gibi redüktörlerle birleştirilir.
