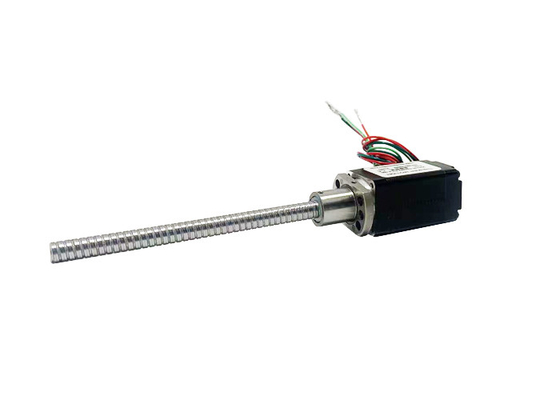

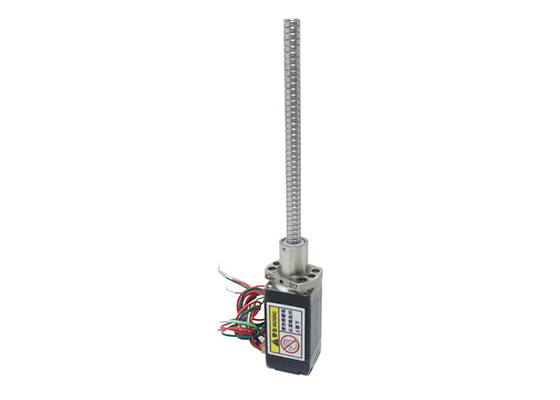

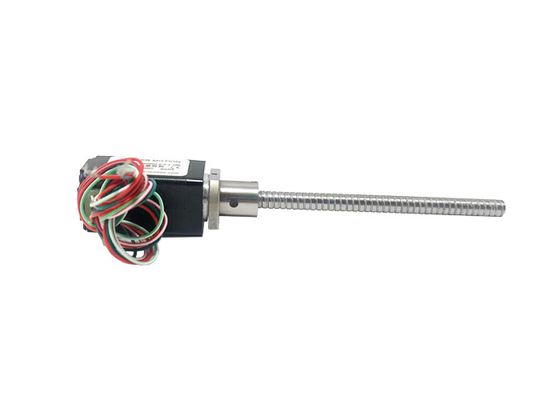

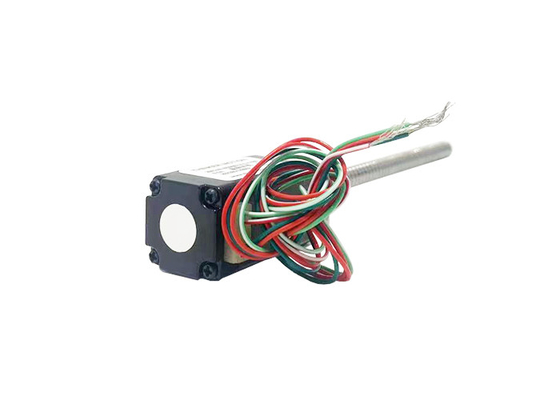

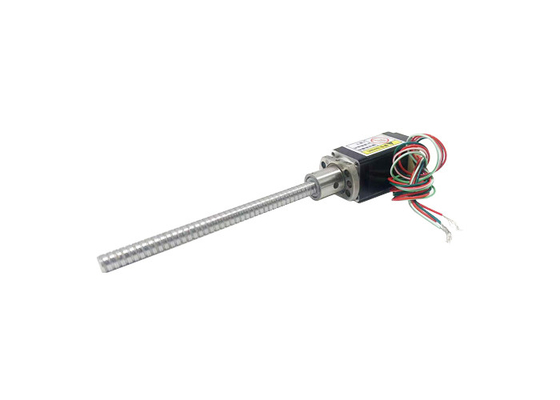

Nema 8 (20mm) hibrid vidalı step motor 1.8° Adım Açısı Voltaj 2.5 / 6.3V Akım 0.5A,4 Kurşun Tel
Ücretsiz numuneler ve kuponlar için benimle iletişime geçin.
Naber:0086 18588475571
sohbet: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xmotor boyutu | 20mm | Adım Açısı | 1.8° |
---|---|---|---|
Gerilim (V) | 2,5 / 6,3 | Akım (A) | 0,5 |
Direnç (Ohm) | 5,1 / 12,5 | Endüktans (mH) | 1,5 / 4,5 |
Kurşun teller | 4 | Şehir | ChangZhou |
Nema 8 (20mm) hibrit top vida adım motor 1.8° Adım açısı Voltaj 2.5 / 6.3V Akım 0.5A,4 Kurşun telleri
Nema 8 (20mm) hibrit adımlı motor, bipolar, 4 başlıklı, top vida, düşük gürültü, uzun ömür, yüksek performans, CE ve RoHS sertifikalı.
Açıklamalar:
Ürün Adı |
20 mm hibrit top vida step motor |
Model |
VSM20BSHSM |
Türü |
hibrit adım motorları |
Adım açısı |
1.8° |
Voltaj (V) |
2.5 / 6.3 |
Akım (A) |
0.5 |
Direnç (Ohm) |
5.1 / 12.5 |
İndüktansa (mH) |
1.5 / 4.5 |
Kurşun Kablolar | 4 |
Motor uzunluğu (mm) |
30 / 42 |
Çevre sıcaklığı | -20°C ~ +50°C |
Sıcaklık Artışı | En fazla 80 bin. |
Dielektrik Gücü | 1mA Max. @ 500V, 1KHz, 1 saniye. |
İzolasyon Direnci | 100MΩ Min. @500Vdc |
Sertifikalar:
Elektriksel parametreler:
Motor Boyutu |
Voltaj/ Aşama (V) |
Mevcut/ Aşama (A) |
Direnç/ Aşama (Ω) |
İndüktansa/ Aşama (mH) |
Sayısı Kurşun Kablolar |
Rotor İnerti (g.cm)2) |
Motor ağırlığı (g) |
Motor uzunluğu L (mm) |
20 | 2.5 | 0.5 | 5.1 | 1.5 | 4 | 2 | 50 | 30 |
20 | 6.3 | 0.5 | 12.5 | 4.5 | 4 | 3 | 80 | 42 |
VSM20BSHSM standart motor dış hat çizimi:
Notlar:
Kurşun vida uzunluğu özel olabilir
Özel işleme kurşun vida sonunda uygulanabilir
Daha fazla top vida özellikleri için lütfen bizimle iletişime geçin.
VSM20BSHSMBall nut 0601 çizim çizimi:
Hız ve itiş eğrisi:
20 serisi 30mm motor uzunluğu bipolar Chopper sürüşü
% 100 akım atış frekansı ve itiş eğrisi
20 serisi 42mm motor uzunluğu bipolar Chopper sürüşü
% 100 akım atış frekansı ve itiş eğrisi
Kurşun (mm) | Doğrusal hız (mm/s) | ||||||||
1 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
Test koşulları:Helikopter sürüşü, ramplama yok, yarı mikro adım, sürüş voltajı 24V
Uygulama alanları:
Laboratuvar Otomasyonu:20 mm hibrit top vida stepper motorları, sıvı işleme robotları, örnek işleme sistemleri ve laboratuvar ekipmanları da dahil olmak üzere laboratuvar otomasyon sistemlerinde uygulamalar bulur.Enstrümanların ve numunelerin kesin ve doğru konumlandırılmasını sağlarlar., verimli ve güvenilir laboratuvar iş akışlarına katkıda bulunur.
Endüstriyel Otomasyon:Bu adımlı motorlar, seçme ve yerleştirme makineleri, montaj sistemleri ve taşıyıcı sistemleri gibi çeşitli endüstriyel otomasyon uygulamalarında kullanılır.Hareket ve konumlandırma konusunda kesin bir kontrol sağlarlar., üretim ve üretim ortamlarında verimli ve güvenilir bir çalışma sağlıyor.
Analiz Araçları:20 mm hibrit top vida step motorları, spektrometre, kromatografi sistemleri ve laboratuvar test ekipmanları gibi analitik aletlerde kullanılır.Optik bileşenlerin doğru hareket etmesini ve konumlandırılmasını sağlarlar, örnekleme aşamaları ve ölçüm cihazları, doğru ve tekrarlanabilir sonuçları sağlar.
Yarım iletken ekipmanları:Yarım iletken endüstrisinde, 20 mm hibrit top vida adım motorları, wafer işleme, hizalama ve denetim için ekipmanlarda kullanılır.Üretim ve test süreçleri sırasında kesin konumlandırma ve hareketin korunmasında çok önemli bir rol oynarlar.
Biyoteknoloji ve Yaşam Bilimleri:Bu motorlar, DNA dizilim cihazları, otomatik sıvı işleme sistemleri ve hücre manipülasyon cihazları da dahil olmak üzere biyoteknoloji ve yaşam bilimleri uygulamalarında kullanılır.Farklı laboratuvar süreçleri ve deneyleri için gerekli hassasiyeti ve kontrolü sağlarlar..
Kesinlik makineleri:20 mm hibrit top vida stepper motorları, genellikle hassas aşamalar, optik konumlandırma sistemleri ve metroloji ekipmanları gibi hassas makinelerde bulunur.Tekrarlanabilirlik, ve pürüzsüz hareketi, mikro- veya nanometre seviyesinde hassasiyet gerektiren zorlu uygulamalar için uygun hale getirir.
Robotik ve Hareket Kontrolü:Bu adımlı motorlar küçük robot sistemlerinde, robot kollarında ve doğru ve kontrol edilebilir hareketler gerektiren hareket kontrol sistemlerinde kullanılır.Araştırma uygulamaları için uygun hale getirmek, eğitim ve küçük ölçekli otomasyon.
Avantajı:
Yüksek konumlama doğruluğu:Hibrit top vida yapısı, 20 mm hibrit top vida adım motorunun yüksek doğrulukta konumlandırma ve hareket kontrolü elde etmesini sağlar.Top vida mekanizması mekanik şanzımanın dönme boşluğunu azaltır, konumlandırma doğruluğunu ve tekrarlanabilirliğini arttırır.
Yüksek yük kapasitesi:Top vida mekanizması büyük yükleri taşıyabilir, bu da 20 mm Hibrit Top Vurucu Stepper Motor'u daha ağır yüklerin taşınması gereken uygulamalar için uygun hale getirir.
Yüksek sertlik ve istikrar:Top vidaları, geleneksel vida yapısından daha katıdır ve daha istikrarlı ve güvenilir hareket kontrolü sağlar.Sistemin istikrarını ve doğruluğunu artırmak.
Yüksek verimlilik:Top vidalarının son derece verimli tahrik özellikleri nedeniyle, 20 mm Hibrit Top Vurucu Adımlı Motor, yüksek bir iletim verimliliğine sahiptir, enerji kaybını ve ısı üretimini azaltır.
Yüksek hızlı hareket:Hibrit top vida step motorları, step motorlarının avantajlarını top vidalarının aktarım özellikleriyle birleştirir.Bu sayede hızlı tepki ve yüksek hızlı hareket gerektiren uygulamalar için yüksek hareket hızlarını sağlar.
Yüksek tekrarlanan konumlandırma doğruluğu:Top vida yapısı, 20 mm hibrit top vida adım motorunun yüksek doğruluk gerektiren uygulamalar için hassas tekrar konumlandırma elde etmesini sağlar.
Statik tutma tork:20 mm Hibrit Toplu Vuruşlu Adımlı Motor, ek bir fren cihazına gerek kalmadan, güç kesintisi veya akım kaynağı kesintisi durumunda bile pozisyonunu korur.
Basitleştirilmiş kontrol sistemi:20 mm hibrit toplu vidalı adım motorları tipik olarak açık döngü kontrol sistemi altında çalışır.Ek konum geri bildirim cihazlarının gerekliliğinin ortadan kaldırılması ve kontrol sisteminin tasarımı ve kurulumunun basitleştirilmesi.
Motor Seçimi Gereksinimleri:
Hareket/montaj yönü
Güç Gereksinimleri
¢Yükleme Gereksinimleri
Son işleme gereksinimleri
Tam doğruluk gereksinimleri
Kodlayıcı Geri bildirim Gereksinimleri
El ayarlama gereksinimleri
Çevre Gereksinimleri
