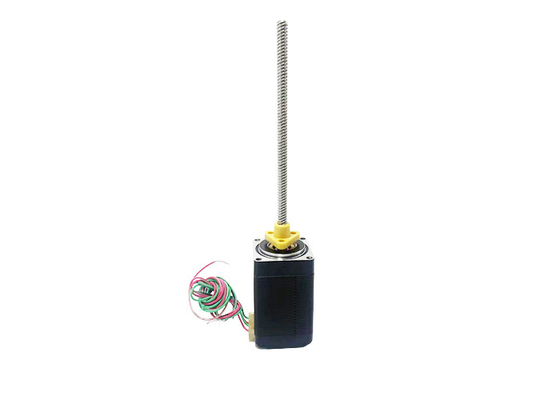

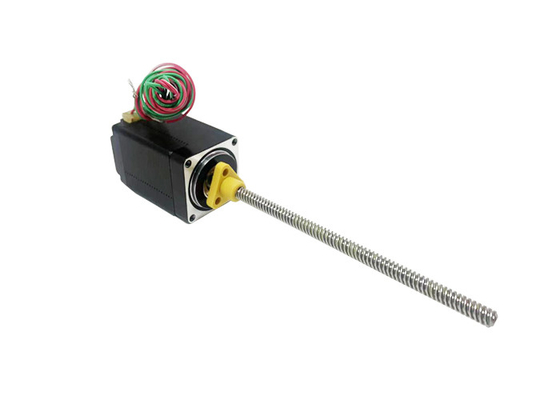

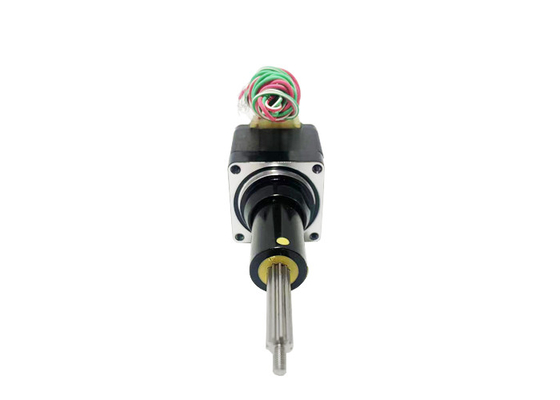

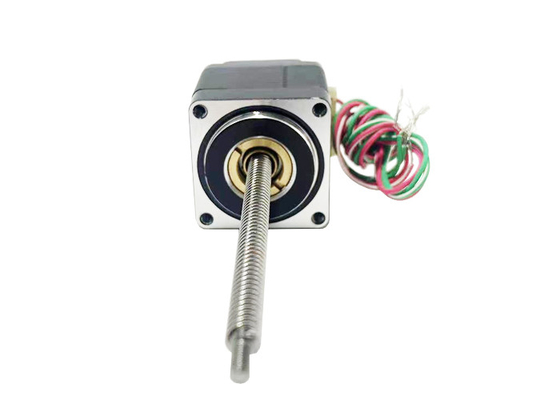

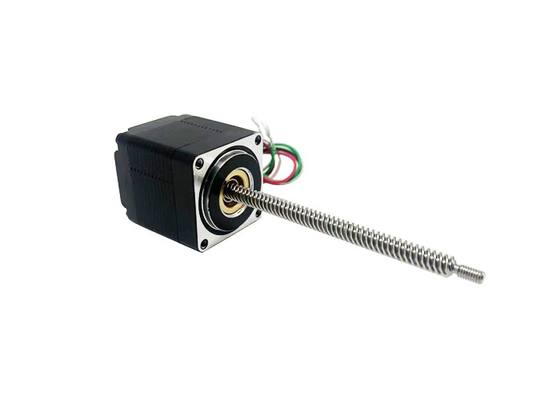

Nema 11 (28 mm) hibrit kademeli motor, iki kutuplu, 4 uçlu, ACME vidalı mil, düşük gürültü, uzun ömür, yüksek performans.

  • Nema 11 (28mm) hybrid stepper motor, bipolar, 4-lead, ACME lead screw, low noise, long life, high performance.
  • Nema 11 (28mm) hybrid stepper motor, bipolar, 4-lead, ACME lead screw, low noise, long life, high performance.
  • Nema 11 (28mm) hybrid stepper motor, bipolar, 4-lead, ACME lead screw, low noise, long life, high performance.
  • Nema 11 (28mm) hybrid stepper motor, bipolar, 4-lead, ACME lead screw, low noise, long life, high performance.
  • Nema 11 (28mm) hybrid stepper motor, bipolar, 4-lead, ACME lead screw, low noise, long life, high performance.
  • Nema 11 (28mm) hybrid stepper motor, bipolar, 4-lead, ACME lead screw, low noise, long life, high performance.
  • Nema 11 (28mm) hybrid stepper motor, bipolar, 4-lead, ACME lead screw, low noise, long life, high performance.
Menşe yeri Çin
Marka adı VIC-TECH
Sertifika RoHS
Model numarası VSM28HSM
Min sipariş miktarı 1 ünite
Fiyat $31~$80/Unit
Ambalaj bilgileri Standart ihracat paketi veya özelleştirilebilir
Teslim süresi 15-30 iş günü
Ödeme koşulları Western Union, T/T, L/C, MoneyGram
Yetenek temini 1000000 Adet/yıl

Ücretsiz numuneler ve kuponlar için benimle iletişime geçin.

Naber:0086 18588475571

sohbet: 0086 18588475571

Skype: sales10@aixton.com

Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.

x
Ürün ayrıntıları
motor boyutu 28mm Adım Açısı 1.8°
Gerilim (V) 2.1 / 3.7 Akım (A) 1
Direnç (Ohm) 2.1 / 3.7 Endüktans (mH) 1,5 / 2,3
Kurşun teller 4 Şehir ChangZhou
Mesaj bırakın
Ürün Açıklaması

Nema 11 (28mm) hibrit adımlı motor, bipolar, 4 şeritli, ACME şeritli, düşük gürültü, uzun ömürlü, yüksek performanslı.

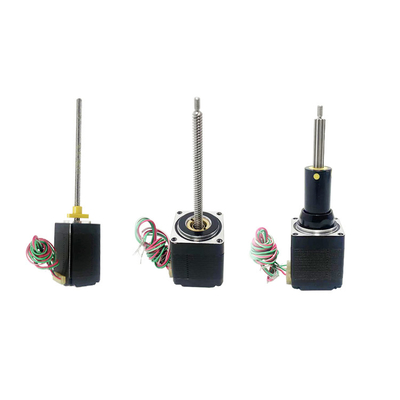

Bu 28 mm hibrit adımlı motor üç tipte mevcuttur: dıştan tahrik edilen, çapraz-eksenli ve sabit-eksenli.

240 kg'a kadar maksimum itiş, düşük sıcaklık artışı, düşük titreşim, düşük gürültü, uzun ömür (5 milyon döngüye kadar) ve yüksek konumlandırma doğruluğu (±0,01 mm'ye kadar)



Nema 11 (28 mm) hibrit kademeli motor, iki kutuplu, 4 uçlu, ACME vidalı mil, düşük gürültü, uzun ömür, yüksek performans. 0

VSM28HSM standart dış motor çizimi:



Nema 11 (28 mm) hibrit kademeli motor, iki kutuplu, 4 uçlu, ACME vidalı mil, düşük gürültü, uzun ömür, yüksek performans. 1

Notlar:

Kurşun vida uzunluğu özel olabilir

Özel işleme kurşun vida sonunda uygulanabilir





Açıklamalar:



Ürün Adı

 28 mm hibrit adımlı motorlar

Model

 VSM28HSM

Türü

 hibrit adım motorları

Adım açısı

 1.8°

Voltaj (V)

 2.1 / 3.7

Akım (A)

 1

Direnç (Ohm)

 2.1 / 3.7

İndüktansa (mH)

1.5 / 2.3
Kurşun Kablolar 4

Motor uzunluğu (mm)

35/45
Çevre sıcaklığı -20°C ~ +50°C
Sıcaklık Artışı En fazla 80 bin.
Dielektrik Gücü 1mA Max. @ 500V, 1KHz, 1 saniye.
İzolasyon Direnci 100MΩ Min. @500Vdc



Sertifikalar:



Nema 11 (28 mm) hibrit kademeli motor, iki kutuplu, 4 uçlu, ACME vidalı mil, düşük gürültü, uzun ömür, yüksek performans. 2

Elektriksel parametreler:



Motor Boyutu

Voltaj/

Aşama

(V)

Mevcut/

Aşama

(A)

Direnç/

Aşama

(Ω)

İndüktansa/

Aşama

(mH)

Sayısı

Kurşun Kablolar

Rotor İnerti

(g.cm)2)

Motor ağırlığı
(g)

Motor uzunluğu L

(mm)
28 2.1 1 2.1 1.5 4 9 120

34
28 3.7 1 3.7 2.3 4 13 180



45





Kurşun vida özellikleri ve performans parametreleri:



Çapraz

(mm)

Kurşun

(mm)

Adım

(mm)

Kendini kilitleyen kuvveti kapat

(N)
4.76 0.635 0.003175 100
4.76 1.27 0.00635 40
4.76 2.54 0.0127 10
4.76 5.08 0.0254 1
4.76 10.16 0.0508 0



Not: Daha fazla kurşun vida özellikleri için lütfen bizimle iletişime geçin.



28 mm hibrit adımlı motorlar için standart kaptif motor çizimi:



Nema 11 (28 mm) hibrit kademeli motor, iki kutuplu, 4 uçlu, ACME vidalı mil, düşük gürültü, uzun ömür, yüksek performans. 3

Notlar:

Özel işleme kurşun vida sonunda uygulanabilir



S felci

(mm)

A boyutu

(mm)

 Boyut B (mm)
L = 34 L = 42
12.7 19.8 6.5 0
19.1 26.2 12.9 0
25.4 32.5 19.2 5.9
31.8 38.9 25.6 12.3
38.1 45.2 31.9 18.6
50.8 57.9 44.6 31.3
63.5 70.6 57.3 44


28 mm hibrit adımlı motor standart sabit motor çizimi:



Nema 11 (28 mm) hibrit kademeli motor, iki kutuplu, 4 uçlu, ACME vidalı mil, düşük gürültü, uzun ömür, yüksek performans. 4

Notlar:

Kurşun vida uzunluğu özel olabilir

Özel işleme kurşun vida sonunda uygulanabilir



Hız ve itiş eğrisi:

28 serisi 34mm motor uzunluğu bipolar Chopper sürüşü

% 100 akım atış frekansı ve itiş eğrisi (Φ4.76mm kurşun vida)

Nema 11 (28 mm) hibrit kademeli motor, iki kutuplu, 4 uçlu, ACME vidalı mil, düşük gürültü, uzun ömür, yüksek performans. 5



28 serisi 45mm motor uzunluğu bipolar Chopper sürüşü

% 100 akım atış frekansı ve itiş eğrisi (Φ4.76mm kurşun vida)

Nema 11 (28 mm) hibrit kademeli motor, iki kutuplu, 4 uçlu, ACME vidalı mil, düşük gürültü, uzun ömür, yüksek performans. 6





Kurşun (mm) Doğrusal hız (mm/s)
0.635 0.635 1.27 1.905 2.54 3.175 3.81 4.445 5.08 5.715 11.43
1.27 1.27 2.54 3.81 5.08 6.35 7.62 8.89 10.16 11.43 22.86
2.54 2.54 5.08 7.62 10.16 12.7 15.24 17.78 20.32 22.86 45.72
5.08 5.08 10.16 15.24 20.32 25.4 30.48 35.56 40.64 45.72 91.44
10.16 10.16 20.32 30.48 40.64 50.8 60.96 71.12 81.28 91.44 182.88



Test koşulları:

Helikopter sürüşü, ramplama yok, yarı mikro adım, sürüş voltajı 24V





Uygulama alanları:



Robotik:Hibrit adımlı motorlar robotikte yaygın olarak kullanılır. Robotların eklemlerini çalıştırmak için kullanılabilir, kesin konum kontrolü ve yüksek tork çıkışı sağlar.Robotlar endüstriyel robotları içerir., servis robotları, tıbbi robotlar vb.



Otomasyon ekipmanları:Hibrit adımlı motorlar, otomatik ambalaj makineleri, otomatik üretim hatları, baskı makineleri, tekstil makineleri ve daha fazlası gibi çeşitli otomasyon ekipmanlarında da kullanılabilir.Doğru konum kontrolü sağlarlar., yüksek hızlı hareket ve güvenilir performans.



3D yazıcılar:Hibrit adımlı motorlar 3 boyutlu yazıcılarda önemli bir rol oynar. Yüksek hassasiyetli baskı için baskı başının konumunu ve hızını kontrol etmek için kullanılabilir.3 boyutlu yazıcılardaki hibrit adımlı motorlar, baskı kalitesini sağlamak için hassas konumlandırma ve pürüzsüz hareket sağlar.



Tıbbi cihazlar:Hibrit adımlı motorlar tıbbi cihazlarda da yaygın olarak kullanılır. Örneğin, tıbbi görüntüleme ekipmanlarında, cerrahi robotlarda, şırıngalarda, otomatik örnek işleme ve daha fazlasında kullanılabilir.Hibrit adımlı motorlar, tıp endüstrisinin yüksek hassasiyet ve güvenilirlik gereksinimlerini karşılamak için bu cihazlarda hassas konum ve hareket kontrolü sağlar.



Otomobil ekipmanları:Hibrit adımlı motorlar ayrıca geniş bir otomobil ekipmanlarında da kullanılır.Ayrıca araç içindeki çeşitli kontrol sistemlerindeHybrid adımlı motorlar otomotiv ekipmanlarında yüksek hassas konum kontrolü ve güvenilir performans sağlar.



Avantajı:



Yüksek doğruluk:Hibrit adımlı motorlar yüksek hassas konum kontrolüne izin verir.Bu onları ince hareket kontrolü gerektiren uygulamalar için çok uygun yapar.



Düşük hızda iyi performans:Hibrit adımlı motorlar düşük hızlarda iyi performans gösterir. Yüksek tork çıkışı sağlayabilir ve yüksek başlangıç torku gerektiren veya düşük hızlarda çalışan uygulamalarla başa çıkmayı kolaylaştırır.Bu, onları hassas kontrol ve yavaş hareket gerektiren senaryolarda yararlı kılar..



Basit Sürücü Kontrolü:Hibrit adımlı motorlar nispeten basit bir tahrik kontrolüne sahiptir.Adımlı motorların doğru konum kontrolü ve hız kontrolü uygun tahrik devreleri ile elde edilebilir.



Yüksek güvenilirlik:Hibrit adımlı motorlar yüksek güvenilirlik ve dayanıklılık sunar.Genellikle güçlü manyetik tasarımlar ve uzun süreli çalışma ve tekrarlanan çalışmalar boyunca istikrarlı bir performans sağlayan yüksek kaliteli malzemelerle üretilirlerBu, uzun çalışma süreleri ve yüksek güvenilirlik gerektiren uygulamalar için uygun hale getirir.



Hızlı tepki ve dinamik performans:Hibrit adımlı motorlar hızlı bir yanıt süresine sahiptir, kısa bir süre içinde doğru pozisyon değişikliklerini sağlar.ve ani yük değişikliklerine dayanabilirBu, hızlı yanıt ve yüksek dinamik performans gerektiren uygulamalar için uygun hale getirir.



Motor Seçimi Gereksinimleri:

Hareket/montaj yönü

Güç Gereksinimleri

¢Yükleme Gereksinimleri

“Son işleme gereksinimleri

“Tam doğruluk gereksinimleri

Kodlayıcı Geri bildirim Gereksinimleri

“El ayarlama gereksinimleri”

Çevre Gereksinimleri
