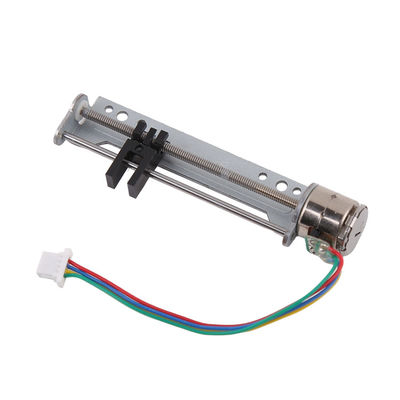

VSM1069 Çeşitli Endüstriler için Braketli, Vidalı ve Kaydırıcılı Minyatür 18 Derece Kademe Açılı Step Motor
Menşe yeri | Jiangsu, Çin (Anakara) |
---|---|
Marka adı | VIC-TECH |
Sertifika | RoHS |
Model numarası | VSM1069 |
Min sipariş miktarı | 1 ünite |
Fiyat | $2.8~$7/Unit |
Ambalaj bilgileri | Satış Birimleri: Tek parça plastik kutu iç , dış karton kutu Ambalaj: tek karton ambalaj, kutu başın |
Teslim süresi | 15-30 iş günü |
Ödeme koşulları | T/T, Western Union, MoneyGram |
Yetenek temini | 1000000 Adet/yıl |
Ücretsiz numuneler ve kuponlar için benimle iletişime geçin.
Naber:0086 18588475571
sohbet: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xAdım Açısı (derece) | 18 derece | Faz | 2 |
---|---|---|---|
Gerilim | 3.0 volt | Rezistans | 15 Ω±10% |
Ağırlık | 5,5 gr | Döndürme | Sağa/Sola |
Tip | KALICI Mıknatıs | Tutma torku | 3,0 gf.cm~3,8 gf.cm |
VSM1069 10mm kaydırıcı step motor 2 fazlı ileri hareketli pm step motor hassas tıbbi cihazlar için
VSM1069 kaydırıcı step motor. Minyatür step motor, özel bir braket, vida ve sürgü (doğrusal hareket modülü) ile donatılmıştır. izleme cihazları, projektörler, tıbbi aletler, optik lensler, küçük aletler, akıllı sayaçlar, otomatik kapı kilitleri gibi çeşitli sektörlerde yaygın olarak kullanılmaktadır.
Step motorun adım açısı 18 derecedir.Tam adımlı (2-2 fazlı uyarma) sürüş durumunda, motor devir başına 20 adım döner ve yaygın olarak kullanılan vida aralığı 0,4 mm'dir, bu nedenle konum kontrol doğruluğu 0,02 mm'ye ulaşabilir.Doğruluğu daha da geliştirmeniz gerekirse, vida hatvesini ve diğer yöntemleri azaltmak için özelleştirebilirsiniz.Daha yüksek hassasiyetli bir motorla da gerçekleştirilebilir (9 derece adım açılı adım motoru).
Genel olarak, kademeli motor, tahrik voltajına, motor direncine ve benzerlerine bağlı olarak değişen yaklaşık 150 ila 300 g'lık bir itme gücüne sahiptir.
Mekanik Boyut: MM
Mikro kademeli motorun ana işlevi, ana bilgisayarın, kontrol bilgisayarının veya diğer kontrol cihazlarının talimatlarına göre belirli parçaları (lensler, ölçüm şeritleri, kilitleme dilleri, problar gibi) tam konuma hareket ettirmektir. karşılık gelen Odak, test ve diğer işlevler.
Step motor güç kaynağının giriş kısmı, bir FPC konektörü, bir bağlantı kablosu konektörü ve bir ışık pimi (PCB'nin doğrudan lehimlenmesi için) gibi çeşitli şekillerde olabilir.Çıkış parçasının itme çubuğu, müşteri gereksinimlerine göre özelleştirilebilen plastik bir sürgü veya metal bir sürgü olabilir.Kaydırıcının vuruşu, müşterinin gereksinimlerine göre belirli bir aralıkta özelleştirilebilir, ancak motor küçük, vida ince (şu anda kullanılan M2), işlenebilecek diş uzunluğu sınırlıdır ve maksimum inme genellikle 50 mm'den azdır.40 mm vuruş.
Ekibimiz, mikro kademeli motorların tasarımı, geliştirilmesi ve üretiminde 10 yıldan fazla deneyime sahiptir.Müşterilerin özel ihtiyaçlarına göre ürün geliştirme ve müşteri ürünlerinin yardımcı tasarımını uygulayabiliriz!
Motor için tahrik kontrol sistemi de bizim uzmanlığımızdır ve müşteri için özelleştirilebilir.
Müşteri ihtiyaçları bizim çabamızdır, lütfen bizimle iletişime geçmekten çekinmeyin!
tipik uygulamalar
10 mm sürgülü kademeli motor, akıllı güvenlik ürünleri, kamera lensleri, kapı kilitleri, giyilebilir cihazlar ve daha fazlası dahil olmak üzere çok çeşitli endüstrilerde ve uygulamalarda uygulama bulan çok yönlü bir bileşendir.
Akıllı Güvenlik Ürünleri:
10 mm sürgülü step motor, güvenlik kameraları, kapı kilitleri ve erişim kontrol sistemleri gibi akıllı güvenlik ürünlerinde yaygın olarak kullanılmaktadır.Motorun yüksek hassasiyeti ve doğruluğu, onu bu uygulamalar için ideal hale getirerek kameranın veya kilitleme mekanizmasının hassas bir şekilde kontrol edilmesini sağlar.Motorun kompakt boyutu, küçük güvenlik cihazlarında kullanım için de idealdir.
Kamera Lensleri:
Sürgülü kademeli motor, dijital kameralar ve cep telefonlarında bulunanlar gibi kamera lenslerinde kullanılır.Motorun yüksek torku ve hassasiyeti, merceğin hassas bir şekilde kontrol edilmesini sağlayarak net ve keskin görüntüler sağlar.Motorun kompakt boyutu, küçük kamera lenslerinde kullanım için de idealdir.
Kapı kilitleri:
10 mm sürgülü kademeli motor, otellerde ve konutlarda bulunanlar gibi kapı kilitlerinde yaygın olarak kullanılmaktadır.Motorun yüksek hassasiyeti ve doğruluğu, kilitleme mekanizmasının hassas bir şekilde kontrol edilmesini sağlayarak kilidin sorunsuz ve güvenilir bir şekilde çalışmasını sağlar.Motorun kompakt boyutu, küçük kapı kilitlerinde kullanım için de idealdir.
Giyilebilir Cihazlar:
Kaydırmalı kademeli motor, akıllı saatler ve fitness izleyicileri gibi giyilebilir cihazlarda kullanılır.Motorun yüksek hassasiyeti ve doğruluğu, hareket takibi ve bildirimlerin görüntülenmesi gibi cihaz fonksiyonlarının hassas bir şekilde kontrol edilmesini sağlar.Motorun kompakt boyutu, küçük giyilebilir cihazlarda kullanım için de idealdir.
Diğer uygulamalar:
10 mm sürgülü step motor, robotik sistemler, tıbbi cihazlar ve laboratuvar cihazları gibi diğer uygulamalarda da kullanılır.Motorun yüksek hassasiyeti ve doğruluğu, onu bu uygulamalar için ideal kılarak ekipmanın hassas bir şekilde kontrol edilmesini sağlar.Motorun kompakt boyutu, küçük cihaz ve aletlerde kullanım için de idealdir.
10 mm sürgülü step motor, birçok endüstride geniş bir uygulama yelpazesine sahip çok yönlü bir bileşendir.Yüksek hassasiyeti, doğruluğu, torku ve kompakt boyutu, akıllı güvenlik ürünleri, kamera lensleri, kapı kilitleri, giyilebilir cihazlar, robotik sistemler, tıbbi cihazlar ve laboratuvar aletlerinde kullanım için idealdir.Motorun çok yönlülüğü ve esnekliği, onu birçok farklı uygulama türü için mükemmel bir seçim haline getirir.
Özellikler
Ürün adı | 10mm mikro step motor | |||
modeli | VSM1069 | |||
Anma Gerilimi | 3.0 V | |||
Faz Başına Akım | 200 mA /faz | |||
Bobin Direnci | 15 Ω±7% | |||
Faz sayısı | 2 Faz | |||
Adım Açısı | 18 derece | |||
Uyarma Yöntemi | 2 Faz Uyarma | |||
Sürüş modu | Bipolar Sürücü | |||
Çekme Torku | 3,0 gf.cm 480 pps'de | |||
Çekme Torku | 3,8 gf.cm 480 pps'de | |||
Maks.Tepki Frekansı | 800 pps, Yüksüz | |||
Maks.Başlangıç Sıklığı | 1100 pps, Yüksüz | |||
Yalıtım sınıfı | Bobinler için E Sınıfı | |||
Yalıtım Gücü | Bir Saniye için 300 V AC | |||
Yalıtım direnci | 50 MΩ (DC 100 V) | |||
Çalışma Sıcaklığı Aralığı | -20~+70 ℃ | |||
Ağırlık | 10 gr(Ref.) | |||
OEM ve ODM HİZMETİ | MEVCUT |
Rekabet avantajı
10 mm kaydırmalı kademeli motor, diğer kademeli motor türlerine göre benzersiz avantajları nedeniyle oldukça rekabetçi bir bileşendir.10 mm kaydırmalı adım motorunun önemli avantajlarından bazıları şunlardır:
Yüksek Kalite: 10 mm sürgülü step motor, güvenilir ve uzun ömürlü performans sağlayan en yüksek kalite standartlarına göre üretilmiştir.Motorun yüksek hassasiyeti ve doğruluğu, doğruluğun kritik olduğu uygulamalarda kullanım için idealdir.
En İyi Fiyat: 10 mm sürgülü step motor, rekabetçi bir şekilde fiyatlandırılır ve bu da onu çok çeşitli uygulamalar için uygun fiyatlı bir seçenek haline getirir.Motorun düşük maliyeti ve yüksek performansı, onu maliyet bilincine sahip uygulamalar için mükemmel bir seçim haline getirir.
Hızlı Teslimat: Motor, müşterilerin siparişlerini hızlı bir şekilde almasını sağlamak için hızlı teslimat için hazırdır.Motorun kullanılabilirliği ve hızlı teslimatı, onu zamana duyarlı uygulamalar için ideal bir seçim haline getirir.
Depolama: Motor, iyi donanımlı bir depo tesisinde saklanarak, hasar görmemesi ve nakliye için hazır olması sağlanır.Depo tesisi ayrıca motorun müşteriler tarafından kolayca erişilebilir olmasını sağlar.
Zengin Envanter: Motor, müşterilerin uygulamaları için ihtiyaç duydukları motoru kolayca bulabilmelerini sağlayan zengin bir envantere sahiptir.Zengin envanter ayrıca müşterilerin siparişlerini hızlı bir şekilde alabilmelerini sağlar.
Elverişli Konum: Motorun deposu, Şangay limanının yakınında bulunuyor ve bu, dünya çapındaki müşterilerin kolayca erişebilmesini sağlıyor.Elverişli konum ayrıca motorun nakliye için hazır olmasını sağlar.
Yüksek Hassasiyet ve Doğruluk: 10 mm sürgülü step motor, yüksek hassasiyet ve doğruluk sağlayarak, hassasiyeti kritik olan uygulamalarda kullanım için idealdir.Motorun hassas kontrolü, ekipmanın sorunsuz ve güvenilir bir şekilde çalışmasını sağlayarak doğru konumlandırma ve harekete izin verir.
Düşük Gürültü: Motor, düşük gürültü ve titreşimle çalışır, bu da onu sessiz çalışma gerektiren uygulamalarda kullanım için ideal kılar.Bu özellikle, gürültünün kayda müdahale edebileceği güvenlik kameraları gibi uygulamalarda kullanışlıdır.
Enerji Verimliliği: 10 mm kızaklı kademeli motor, yüksek performans sağlarken minimum güç tüketerek enerji açısından verimli olacak şekilde tasarlanmıştır.Bu, onu giyilebilir cihazlar gibi pille çalışan uygulamalar için ideal bir seçim haline getirir.
Kontrolü Kolay: Motorun kontrolü kolaydır ve çeşitli sistem ve uygulamalara kolayca entegre edilebilir.Bu, onu çok çeşitli uygulamalarda kullanılabilen esnek bir bileşen haline getirir.
Dayanıklılık: Motor, zorlu çalışma koşullarına dayanabilecek sağlam bir yapıya sahip, dayanıklı ve uzun ömürlü olacak şekilde tasarlanmıştır.Bu, onu güvenilirlik ve uzun ömür gerektiren uygulamalar için ideal bir seçim haline getirir.
Özelleştirilebilir: Motor, farklı şaft uzunlukları, sargı konfigürasyonları ve elektriksel özellikler için seçeneklerle belirli uygulama gereksinimlerine uyacak şekilde özelleştirilebilir.Bu, onu belirli bir uygulamanın özel ihtiyaçlarını karşılamak üzere uyarlanabilen çok yönlü bir bileşen haline getirir.
Referans İçin Tork Eğrisi
Referans İçin Kablo Bağlantısı Türü
FPC'nin motor giriş kısmı, ancak müşteri talebine göre bir bağlantı hattı iğnesi, PCB ve diğer şekillerde değiştirilebilir.
Bunlar müşteri ihtiyaçlarına göre özelleştirilebilir.
Ürün Detay Sunumu
Paketleme ve Nakliye bilgileri:
Numuneler kağıt kutu içinde köpük sünger ile paketlenmiştir.
Seri üretim için ürünler kağıt kartonda paketlenir.
Deniz nakliyesi için (seri üretim), kartonlar palet üzerinde paketlenir.
Dağıtım zamanı:
Ekspres (DHL/ UPS/ Fedex/ TNT): 5~12 gün
4PX ekspres ile: 10~20 gün
Deniz nakliyesi: 40~60 gün (farklı ülkelere göre değişir)
