Yüksek hassasiyetli doğrusal vida adım motor SM20-34L-T Bakır kaydırıcı M3 Kurşun vida
| Menşe yeri | China |
|---|---|
| Marka adı | VIC-TECH |
| Sertifika | RoHS |
| Model numarası | SM15-34L-T |
| Min sipariş miktarı | 1Unit |
| Fiyat | $6~$18/Unit |
| Ambalaj bilgileri | The product is packed with pearl cotton, and the outside is in a carton. |
| Teslim süresi | 10~30 days after receiving sample payment |
| Ödeme koşulları | MoneyGram, Western Union,Credit Card,T/T, L/C |
| Yetenek temini | 100000\ Units/year |
Ücretsiz numuneler ve kuponlar için benimle iletişime geçin.
Naber:0086 18588475571
sohbet: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÜrün ayrıntıları
| Motor type | PM motor with brass slider | Motor size | 15 mm diameter |
|---|---|---|---|
| Motor stroke | 34 mm | Lead screw | M3*0.5P |
| Slider type | Brass slider + double linear bearing | Step angle | 18°/step |
Ürün Açıklaması
Yüksek hassasiyetli SM20-34L-T bakır kaydırıcı M3 kurşun vida doğrusal adımlı motor
Açıklama:
Bu 15 mm çaplı PM adımlı motor. Bakır kaydırıcıyla takılmış.
Motorun kaydırıcısında iki doğrusal rulman vardır ve kaydırıcıya güçlü bir destek sağlarlar ve kaydırıcının akıcı hareket ettiğinden emin olurlar.
Motorun kaydırıcısı CNC makinesi işinden yapılır, bu yüzden maliyeti plastik kaydırıcılardan çok daha yüksektir.
(Plastik POM kaydırıcılar enjeksiyon kalıbından yapılır)
Müşteriler maliyetleri tasarruf etmek istiyorsanız plastik kaydırıcıları seçebilirler.
Kurşun vida normal M3 * P0.5 vida ve kurşun vida uzunluğu ayarlanabilir.
Motorun darbe/seyahat mesafesi kurşun vida uzunluğu ile belirlenir.
Parametreler:
| Model numarası. | SM15-34L-T |
| Motor tipi | Bipolar (4 tel) |
| Faz No. | 2 aşama |
| Adım açısı | 18° |
| Kurşun vida tipi | M3*P0.5 |
| Hız (yolculuk mesafesi) | 34 mm |
| Bobin direnci | 15Ω/faz |
| İsimlendirilmiş voltaj | 6~9 V DC |
Tasarım çizimi:

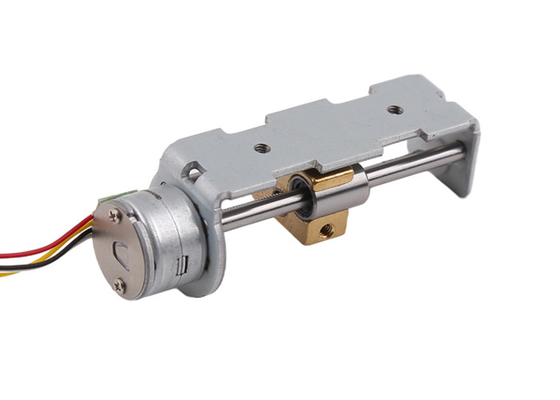

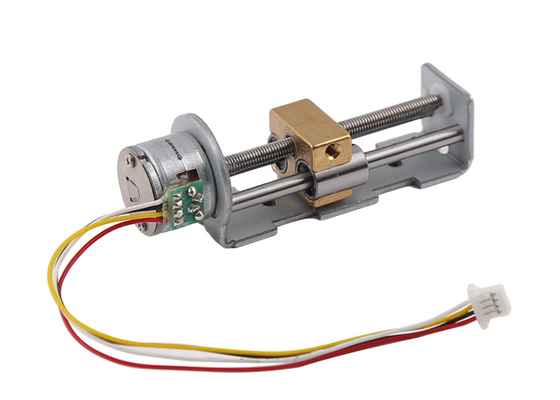

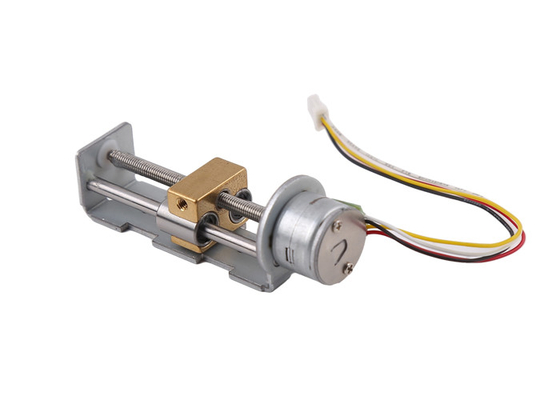

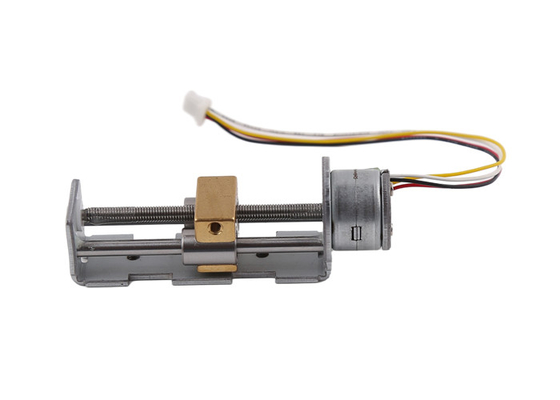

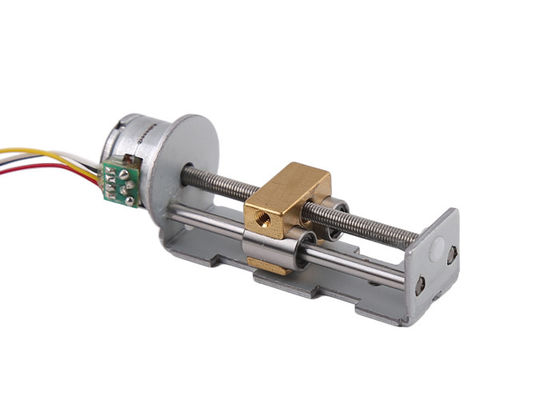

Ürün gösterimi:
Kaydırıcı ile doğrusal adımlı motor hakkında:
Kaydırıcı motorumuz, motor + kurşun vida + destek + kaydırıcı dahil olmak üzere tam bir montaj kümesi.
Motorun basamak açısı genellikle 18°/basamak, yani her dönüş için 20 basamak.
Motor bir tur döndüğünde kaydırıcı bir kurşunu hareket ettirir.
Tek başlangıçlı kurşun vidalar için: pitch = lead.
Bu nedenle adım uzunluğu (adım uzunluğu, adım motorunun tam olarak bir adım attığı zaman doğrusal hareket kaydırıcısı yolculukları anlamına gelir):
Kurşun vida kurşun/her dönüşün adımları
Örneğin, kurşun vida M2 * 0.4P ise (0.4mm pitch düzenli M2 kurşun vida), motorun adım açısı 18 °, bu motorun adım uzunluğu 0.4mm / 20 = 0.02mm / adımdır.
Ayrıca, kurşun vida uzunluğu özelleştirilebilir ve kurşun vida uzunluğunu özelleştirirseniz, destekleme tasarımını da ayarlamalıyız.
Adımlı motorların kullanımı:
Adımlı motorlar, tıbbi ekipman, 3 boyutlu yazıcı, endüstriyel hassas kontrol, otomasyon ekipmanları vb. üzerinde yaygın olarak kullanılan hassas kontrol için kullanılır.
Adımlı motorlar, hassas kontrol ve rotasyonel / doğrusal hareket gerektiren tüm mekanizmalarda kullanılabilir.
Adımlı motorların avantajı:
Adımlı motorlar kapalı döngü kodlayıcıları olmadan / geri besleme sistemi olmadan bile hassas kontrollere ulaşabilir, ayrıca elektrikli fırçalamaları yoktur.Bu nedenle elektromanyetik müdahale ve elektrik kıvılcımları sorunları yokturBazı durumlarda, DC fırçalı motorları / fırçasız motorları değiştirebilirler.
Adımlı motorlar sürücülerle kontrol edilmesi kolaydır ve bu özellik, hassas kontrol alanında önemli bir konumu oluşturur.
1- Kesin kontrol, programlanabilir
2Elektromanyetik müdahale ve elektrik kıvılcımları olmadan.
3Küçük boyut.
4- Makul fiyat.
5- Gürültü düşük.
6. Uzun kullanım ömrü
Paketleme ve Nakliye Bilgisi:
Örnekler kağıt kutu içinde köpük süngerle paketlenir.
Seri üretim için ürünler kağıt kartonlara paketlenir.
Deniz taşımacılığı için (Kütle üretimi) kartonlar palet üzerine paketlenir.
Nakliye süresi:
Express ((DHL/UPS/Fedex/TNT): 5 ~ 12 gün
4PX ekspres yoluyla: 10 ~ 20 gün
Deniz yoluyla nakliye: 40 ~ 60 gün (farklı ülkelere bağlı)
