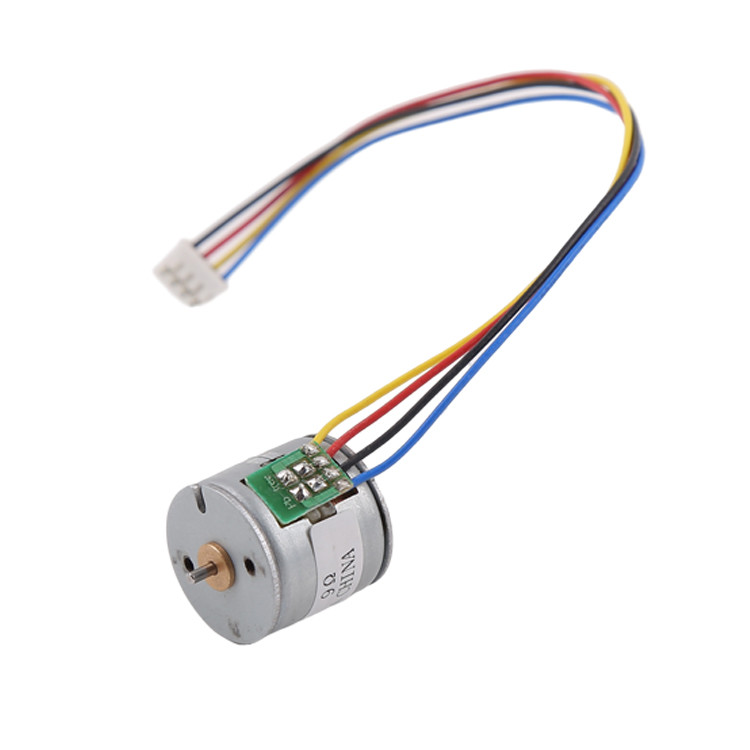

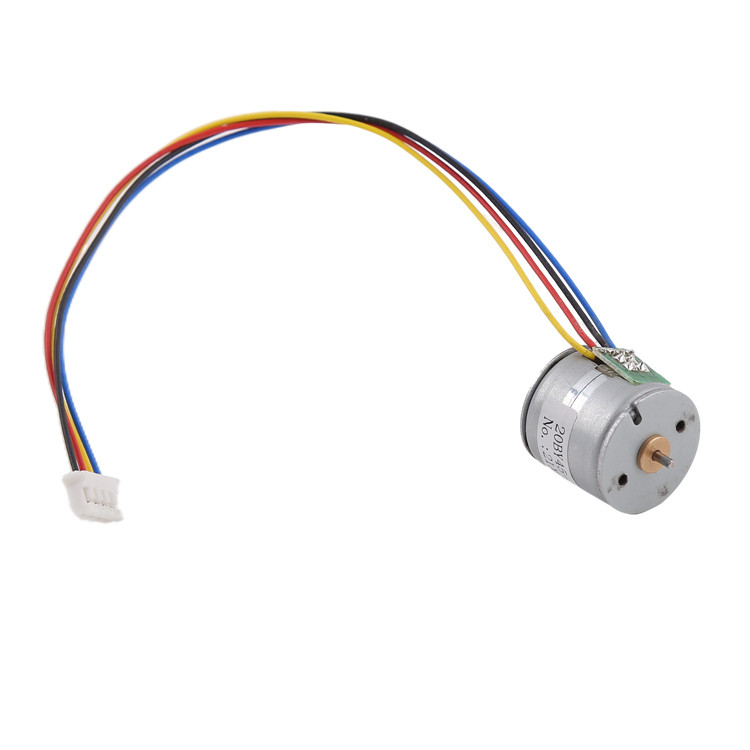

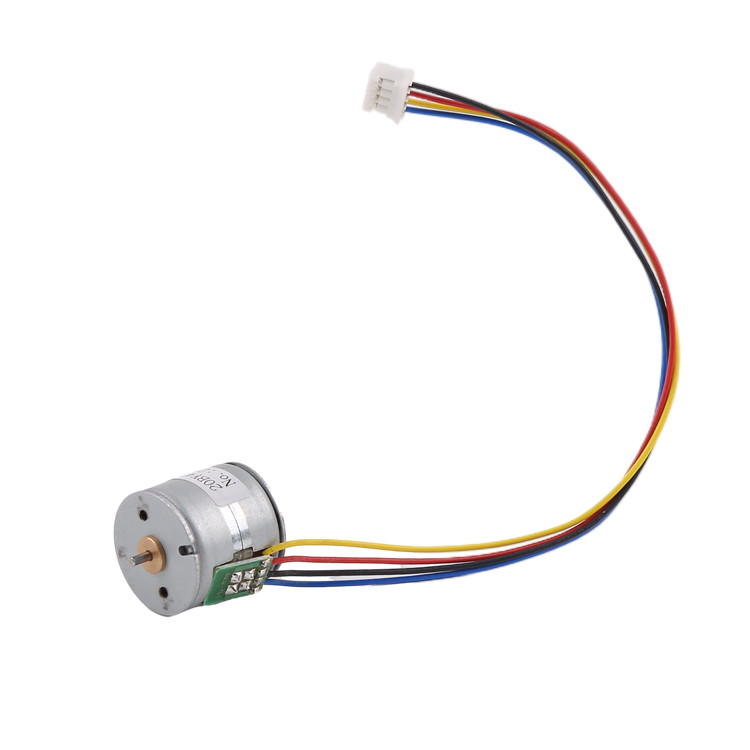

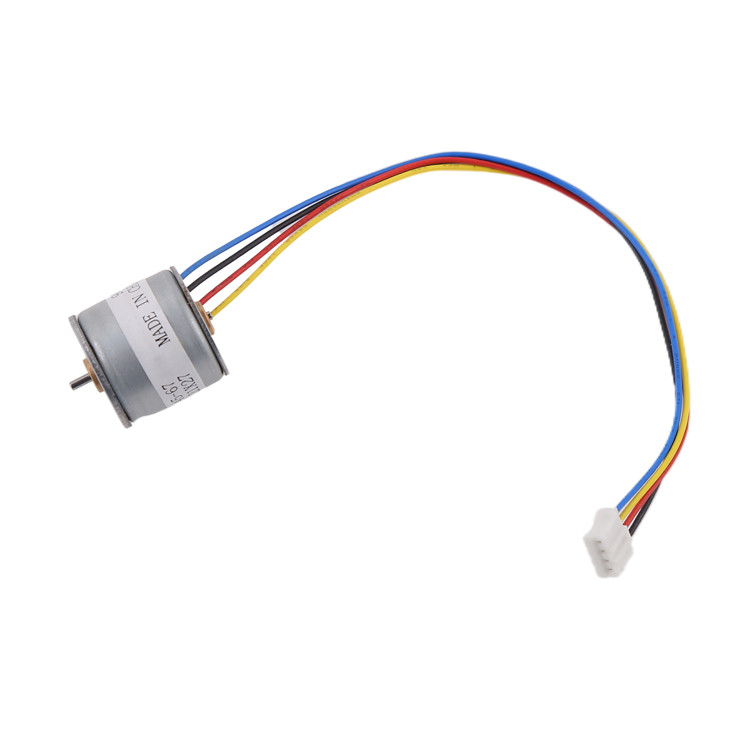

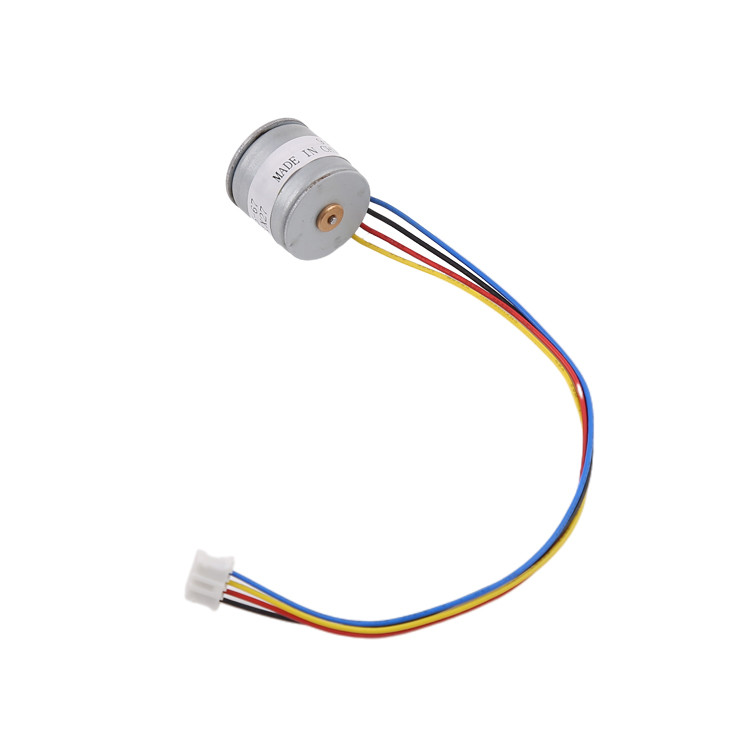

20 mm Mikro adımlı motor, vites kutusuyla eşleştirilebilir 18° / adım 2 fazlı
| Menşe yeri | ÇIN |
|---|---|
| Marka adı | VIC-TECH |
| Sertifika | RoHS |
| Model numarası | 20BY45 |
| Min sipariş miktarı | 1 ünite |
| Fiyat | $1~$3/unit |
| Ambalaj bilgileri | Ürün inci pamukla paketlenmiş ve dış tarafı bir kartonda. |
| Teslim süresi | Örnek ödemesi aldıktan sonra 10 ~ 30 gün |
| Ödeme koşulları | MoneyGram, Western Union, Kredi Kartı, T/T, L/C |
| Yetenek temini | 100000\ Birim/yıl |
Ücretsiz numuneler ve kuponlar için benimle iletişime geçin.
Naber:0086 18588475571
sohbet: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÜrün ayrıntıları
| Model numarası. | 20BY45 | Motor Türü | Bipolar Mikro adımlı motor |
|---|---|---|---|
| Adım Açısı | 18°/adım | motor boyutu | 20mm |
| faz sayısı | 2 faz | Asgari Sipariş miktarı | 1 ünite |
Ürün Açıklaması
Açıklama
Bu kalıcı mıknatıslı adımlı motorun çapı 20 mm, tork 60gf.cm ve maksimum hız 3000rpm'e ulaşabilir.
Bu motor aynı zamanda dişli kutusu eklenebilir, motor adım açısı 18 derece, yani 20 adım dönüm başına.Motor yavaşlama etkisi dönüş açısı çözünürlüğü 0'a ulaşabilir..05 ~ 6 derece. birçok ihtiyaç için uygulanabilir, dönüş pozisyonunun hassas kontrolü.
Motorun bobin direnci 9Ω/fazdır ve düşük tahrik voltajı (yaklaşık 5V DC) için tasarlanmıştır.Bobin direncini ayarlayabiliriz..
Ek olarak, motorun kapağında iki M2 vida vardır, bunlar vites kutusu ile sabitlemek için kullanılır.
Bağlantısı 2.0 mm'lik (PHR-4) ve müşteri isterse başka bir tipte değiştirebiliriz.
Bu nedenle, bu ürün, hassas konum kontrolü gerektiğinde kullanılabilir. Genel olarak tıbbi ekipmanlarda, yazıcılarda, otomasyon ekipmanlarında, robotlarda vb. kullanılabilir.
Parametreler
| Motor tipi | Bipolar Mikro adımlı motor |
| Aşama numarası | 2. aşama |
| Adım açısı | 18°/adım |
| Dönüşüm Direnci ((25°C) | 10Ω veya 31Ω/faz |
| Voltaj | 6V DC |
| Sürüş modu | 2-2. |
| Maksimum başlangıç sıklığı | 900Hz ((Min) |
| Maksimum yanıt sıklığı | 1200Hz ((Min) |
| Çekim tork | 25g.cm ((600 PPS) |
Tasarım çizimi
Döner vs. Frekans diyagramı
Hibrit adım motorunun uygulanması
Özellikleri ve Avantajları
1Yüksek hassasiyetli konumlandırma
Adımlı makineler, kesin tekrarlanabilir adımlarla hareket ettiklerinden, kesin adımları gerektiren uygulamalarda üstünlük kazanırlar.
motorun hareket ettiği adım sayısına göre konumlandırma
2Yüksek hassasiyetli hız kontrolü
Hareketin hassas artışları da işlem için dönüş hızının mükemmel kontrolünü sağlar.
Otomasyon ve robotik. Dönüş hızı darbelerin frekansıyla belirlenir.
3Duraklama ve bekleme fonksiyonu
Sürücünün kontrolü ile, motor kilitleme fonksiyonuna sahiptir (motor sargıları üzerinden akım vardır, ancak
motor dönmüyor) ve hala bir kalıcı tork çıkışı var.
4Uzun ömürlü ve düşük elektromanyetik müdahale
Adımlı motor fırçaları yoktur ve fırça gibi fırçalar tarafından dönüştürülmesi gerekmez
Fırçaların sürtünmesi yoktur, bu da kullanım ömrünü artırır, elektrik kıvılcımları yoktur ve elektromanyetik müdahaleyi azaltır.
Mikro adım motorunun uygulanması
Yazıcı
Tekstil makineleri
Endüstriyel kontrol
Klima
Adımlı motorun çalışma prensibi
Stepper motorun sürücüsü yazılım tarafından kontrol edilir.
Bu atışlar stepper motorunu belirli bir sırayla enerjikleştirir.
motor rotoru belirli bir yönde (saat gösterge veya ters saat gösterge yönünde) dönmesine neden olur.
Motorun doğru dönüşünü gerçekleştirmek. Motor her sürücünün bir darbelerini aldığında, bir adım açısıyla döner (tam adım ile),ve motorun dönüş açısı, tahrik edilen darbelerin sayısı ve adım açısı ile belirlenir..
Önderi Zamanı
Eğer stokta numunelerimiz varsa, 3 gün içinde gönderebiliriz.
Eğer stokta numunelerimiz yoksa, onları üretmemiz gerekir, üretim süresi yaklaşık 20 takvim günüdür.
Seri üretim için teslim süresi sipariş miktarına bağlıdır.
Paketleme
Örnekler bir kağıt kutusu ile köpük sünger içinde paketlenir, ekspres ile gönderilir
Seri üretimi, motorlar dışarıda şeffaf filmli dalgalanmış kartonlara paketlenmiştir. (hava yoluyla gönderilmektedir)
Deniz yoluyla gönderildiğinde, ürün paletlere paketlenir.
Ödeme yöntemi ve ödeme şartları
Örnekler için, genel olarak Paypal veya Alibaba'yı kabul ederiz.
Toplu üretim için, T / T ödemeyi kabul ediyoruz.
Örnekler için, üretimden önce tam ödeme yapıyoruz.
Toplu üretim için, üretimden önce %50 ön ödeme kabul edebiliriz ve geri kalan %50 ödemeyi nakliye öncesi toplayabiliriz.
İşbirliği yaptıktan sonra 6 kez sipariş verdikten sonra, A/S gibi diğer ödeme şartlarını müzakere edebiliriz.
