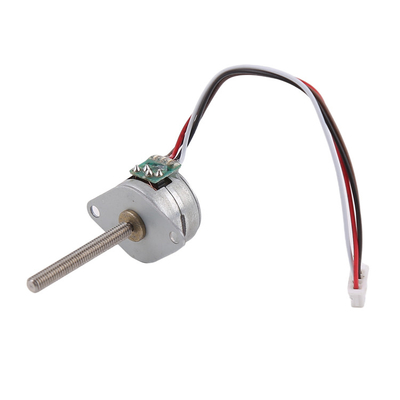

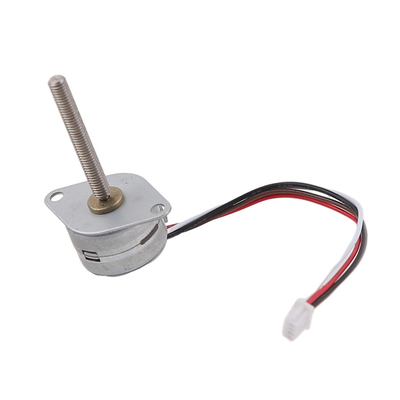

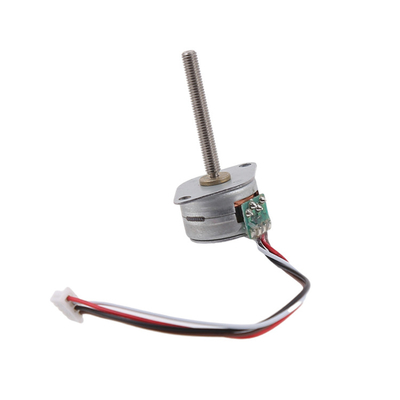

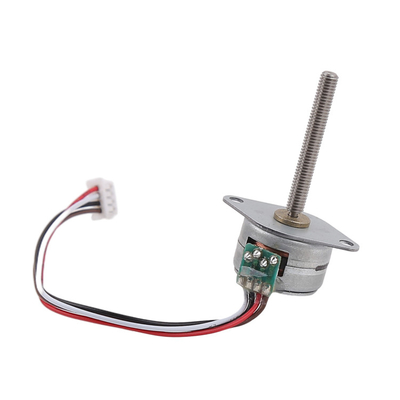

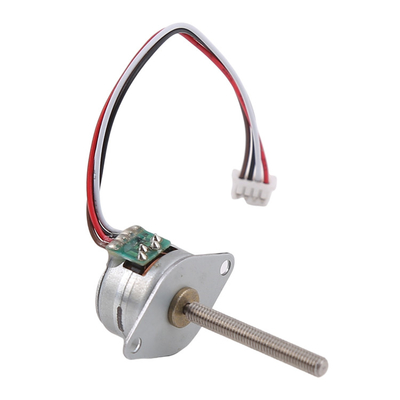

15by mikro steppr motor 2 fazlı 4 tel 18 derece kalıcı mıknatıslı spiral şaftlı basamaklı motor
| Menşe yeri | ÇIN |
|---|---|
| Marka adı | VIC-TECH |
| Sertifika | RoHS |
| Model numarası | VSM1519 |
| Min sipariş miktarı | 1 ünite |
| Fiyat | $5~7/unit |
| Ambalaj bilgileri | Ürün inci pamukla paketlenmiş ve dış tarafı bir kartonda. |
| Teslim süresi | Örnek ödemesi aldıktan sonra 10 ~ 30 gün |
| Ödeme koşulları | MoneyGram, Western Union, Kredi Kartı, T/T, L/C |
| Yetenek temini | 100000\ Birim/yıl |
Ücretsiz numuneler ve kuponlar için benimle iletişime geçin.
Naber:0086 18588475571
sohbet: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÜrün ayrıntıları
| Model numarası. | VSM1519 | Faz | 2, 2 |
|---|---|---|---|
| akım / faz | 0.2A | Adlık Voltaj | 5.0v |
| bobin direnci | 40Ω±10% | adım melek | 18 |
| motor ağırlığı | 6g | Sertifika | RoHS |
Ürün Açıklaması
Açıklama
VSM1519, hassas bir mikro basamaklı motordur.Müşterilerin istediği eylemleri gerçekleştirmek için doğrudan bir aktüatör olarak kullanılabilir.
Basit açı adım motor 18 derece ve motor her hafta 20 adım çalışır. Bu nedenle, yer değiştirme çözünürlüğü doğru kontrol elde etmek için, 0,025mm ulaşabilir
Motor giriş parçası simgesi hafiftir, ancak müşteri gereksinimlerine göre FPC kablosu, PCB ve diğer formlara değiştirilebilir
Aynı zamanda, müşteri ihtiyaçlarını karşılamak için ilgili tahrik sistemini tamamlayabiliriz!
Ekibimiz, mikro motorların tasarımı, geliştirilmesi ve üretimi konusunda 10 yıldan fazla deneyime sahiptir, böylece müşterilerin özel ihtiyaçlarına göre ürünler geliştirebilir ve tasarlayabiliriz!
Müşteri talebi çabalarımızın yönüdür, lütfen bizimle iletişime geçin.
Parametreler
| Ürün Adı | 15 mm MICRO STEPPER MOTOR |
| Modelle | VSM1519 |
| Başlama sıklığı | 500 PPS min. (AT 3.0 V DC) |
| Maks. SLEWING FRECUENCY | 560 PPS min. (AT 3.0 V DC) |
| ÇEKİN TORK | 5 gf-cm min. (AT 200PPS, 3.0V DC) |
| ÇEKİN DÖNEM | 6 gf-cm min. (AT 200 PPS, 3.0V DC) |
| İZOLASYON Sınıfı | E Sınıfı COILS için |
| İzolasyon Gücü | Bir saniye için 100V AC |
| İzolasyon direnci | 50MΩ (DC 500V) |
| Çalışma sıcaklık aralığı | -15~+55 °C |
| OEM & ODM Hizmeti | Kullanılabilir |
Tasarım çizimi
Aynı tip örneği
Minyatür adım motor tork diyagramı hakkında
Uygulama Hakkında Mikro adımlı motor
Mikro adım motorlarımız genellikle 18 derece adım açısı vardır.
Bu da bir dönüş için 20 adım gerektirdiği anlamına geliyor.
Motorun adım açısı statörün iç tasarımıyla ilgilidir.
Farklı çaplı mikro adımlı motorlarımız var ve motorun tork büyüklüğü ile ilişkilidir.
İşte motorun çapı ve tork arasındaki ilişki (uygun bir çalışma sıklığı ile, nominal voltajda):
6 mm motor: yaklaşık 1 g*cm
8 mm motor: yaklaşık 3g*cm
10 mm motor: yaklaşık 5 g*cm
15 mm motor: yaklaşık 15 g*cm
20 mm motor: yaklaşık 40 g*cm
Uygulama
Motorun hızı sürüş frekansı ile belirlenir ve yükle hiçbir ilgisi yoktur (adım kaybı olmadıkça).
Adımlı motorların yüksek hassasiyetli hız kontrolü sayesinde, sürücü kontrolü altında adım atarak çok hassas konumlandırma ve hız kontrolü elde edebilirsiniz.Stepper motorlar, birçok hassas hareket kontrol uygulaması için tercih edilen motorlardır..
Kişiselleştirme hizmeti
Motor tasarımı, müşteri gereksinimlerine göre ayarlanabilir:
Motorların çapı: 6mm, 8mm, 10mm, 15mm ve 20mm çaplı motorlarımız var
Bobin direnci / nominal voltaj: bobin direnci ayarlanabilir ve daha yüksek dirençle motorun nominal voltajı daha yüksektir.
Sütun tasarımı / kurşun vida uzunluğu: Müşteri, sabitleme delikleri gibi özel tasarımlarla desteklerin daha uzun / kısa olmasını isterse ayarlanabilir.
PCB + kablolar + konektör: PCB'lerin tasarımı, kablo uzunluğu ve konektör pitch'i hepsi ayarlanabilir, müşterilerin gereksinimleri durumunda FPC'ye değiştirilebilirler.
Tavsiye süresi ve ambalaj bilgileri
Örnekler için teslim süresi:
Stoktaki standart motorlar: 3 gün içinde
Stokta olmayan standart motorlar: 15 gün içinde
Özel ürünler: Yaklaşık 25 ~ 30 gün (özelleştirmenin karmaşıklığına göre)
Yeni bir kalıp oluşturma süreci: genellikle yaklaşık 45 gün
Seri üretimi için teslim süresi: sipariş miktarına göre
Paketleme:
Örnekler bir kağıt kutusu ile köpük sünger içinde paketlenir, ekspres ile gönderilir
Seri üretimi, motorlar dışarıda şeffaf filmli dalgalanmış kartonlara paketlenmiştir. (hava yoluyla gönderilmektedir)
Deniz yoluyla gönderildiğinde, ürün paletlere paketlenir.
Nakliye yöntemi
Örnekler ve hava sevkiyatı için Fedex/TNT/UPS/DHL kullanıyoruz.(5~12 gün ekspres servis için)
Deniz nakliyatı için, nakliye acentemizi kullanırız, ve Şangay limanından gemi.(45 ~ 70 gün deniz yoluyla)
Sık Sorulan Sorular
1- Üretici misiniz?
Evet, biz bir fabrikayız ve esas olarak adımlı motorlar üretiyoruz.
2Fabrikayı ziyaret edebilir miyiz?
Fabrikamız Jiangsu, Changzhou'da bulunmaktadır. Evet, bizi ziyaret etmek için çok hoş geldiniz.
3- Ücretsiz numuneler sağlayabilir misiniz?
Hayır, ücretsiz numuneler vermiyoruz.
4Nakliye masraflarını kim öder? Nakliye hesabımı kullanabilir miyim?
Müşteriler nakliye masraflarını öderler. Biz size nakliye masraflarını belirteceğiz.
Eğer daha ucuz / daha uygun nakliye yöntemi olduğunu düşünüyorsanız, size nakliye hesabını kullanabiliriz.
5- MOQ'n nedir?
MOQ'umuz yok ve sadece bir parça numune sipariş edebilirsiniz.
Ama size biraz daha sipariş etmenizi tavsiye ederiz, sadece test sırasında motorun hasar görmesi durumunda, ve yedek alabilirsiniz.
6Yeni bir proje geliştiriyoruz, özelleştirme hizmeti sağlıyor musunuz?
Adımlı motor endüstrisinde 20 yıldan fazla tecrübemiz var.
Birçok proje geliştirdik, tasarım çiziminden üretime kadar tam set özelleştirme sağlayabiliriz.
Size adımlı motor projeniz için birkaç tavsiye / öneride bulunabileceğimize eminiz.
Gizli konulardan endişe ediyorsanız, evet, bir gizlilik sözleşmesi imzalayabiliriz.
7- Sürücüleri satıyor musunuz?
Evet, sürücüleri satıyoruz, sadece geçici testlere uygun, seri üretime uygun değiller.
Biz sürücü üretmiyoruz, biz sadece adım motorları üretiyoruz.
Sıkça Sorulan Sorular
1. Motor dört fazlı altı tel, ve stepper motor sürücüsü uzun süre çözüm dört tel, nasıl kullanılır?
Dört fazlı altı telli motor için musluğun ortasındaki iki tel asılı bırakılır ve diğer dört tel sürücüye bağlanır.
2.Adımlı motor ısı üretimi makul aralığı:
Motorun ısı üretimine izin verilmesinin derecesi büyük ölçüde motorun iç yalıtım seviyesine bağlıdır.Yani iç sıcaklık 130 dereceyi geçmediği sürece, motor halka hasar vermez ve yüzey sıcaklığı o noktada 90 derecenin altında olacaktır. Bu nedenle, 70-80 derecede adım motor yüzey sıcaklığı normaldir.Basit bir sıcaklık ölçüm yöntemi yararlı nokta termometresi, aynı zamanda kabaca belirleyebilirsiniz: el ile 1-2 saniyeden fazla dokunabilir, 60 dereceden fazla değil; el ile sadece dokunabilir, yaklaşık 70-80 derece; birkaç damla su hızla buharlaşır,90 dereceden fazla.
