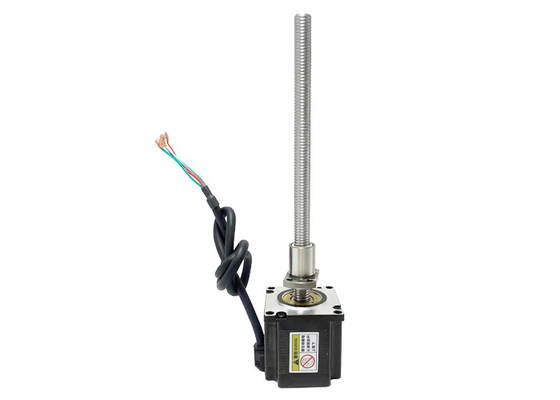

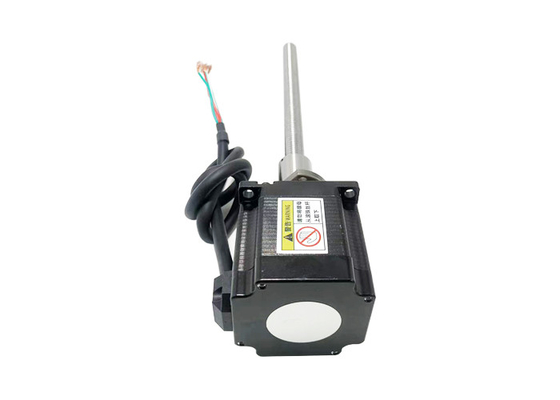

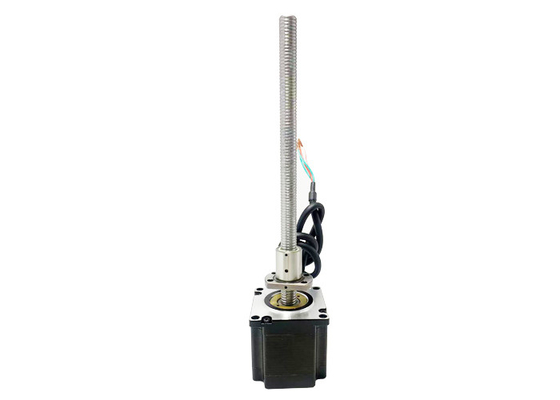

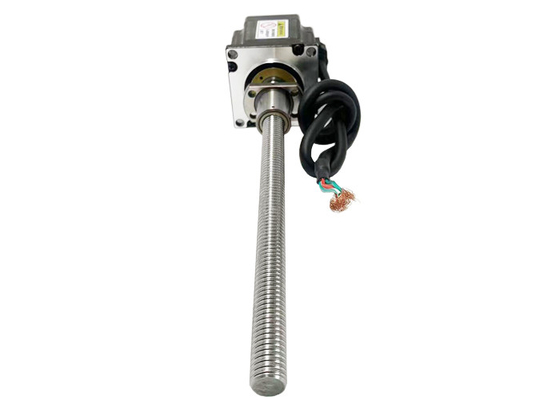

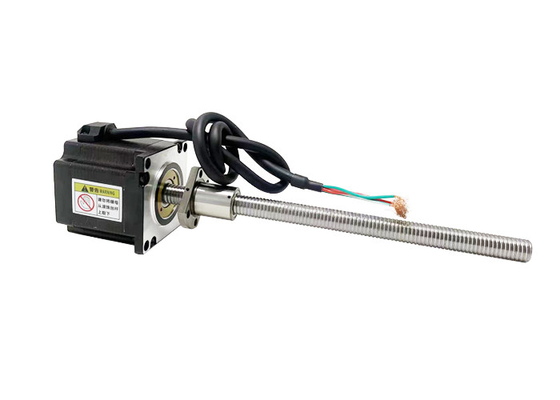

Nema 23 (57mm) hibrit vidalı step motor 1.8° Adım Açısı 4 Tıbbi teşhis ekipmanı için Kurşun Teller
Ücretsiz numuneler ve kuponlar için benimle iletişime geçin.
Naber:0086 18588475571
sohbet: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xmotor boyutu | 57 mm | Adım Açısı | 1.8° |
---|---|---|---|
Gerilim (V) | 2,3 / 3 / 3,1 / 3,8 | Akım (A) | 3/4 |
Direnç (Ohm) | 0,75/1/0,78/0,95 | Endüktans (mH) | 2,5/4,5/3,3/4,5 |
Kurşun teller | 4 | Şehir | ChangZhou |
Nema 23 (57mm) hibrit top vida adım motor 1.8° Adım açısı 4 Tıbbi teşhis ekipmanları için kurşun teller
Nema 23 (57mm) hibrit adımlı motor, bipolar, 4 kurşunlu, top vida, düşük gürültü, uzun ömür, yüksek performans, CE ve RoHS sertifikalı.
Büyük yük kapasitesi, küçük titreşim, düşük gürültü, hızlı hız, hızlı tepki, sorunsuz çalışma, uzun ömür, yüksek konumlandırma doğruluğu (± 0.005mm'e kadar)
Açıklamalar:
Ürün Adı |
57 mm hibrit top vida step motor |
Model |
VSM57BSHSM |
Türü |
hibrit adım motorları |
Adım açısı |
1.8° |
Voltaj (V) |
2.3 / 3 / 3.1 / 3.8 |
Akım (A) |
3 / 4 |
Direnç (Ohm) |
0.75 / 1 / 0.78 / 0.95 |
İndüktansa (mH) |
2.5 / 4.5 / 3.3 / 4.5 |
Kurşun Kablolar | 4 |
Motor uzunluğu (mm) |
45 / 55 / 65 / 75 |
Çevre sıcaklığı | -20°C ~ +50°C |
Sıcaklık Artışı | En fazla 80 bin. |
Dielektrik Gücü | 1mA Max. @ 500V, 1KHz, 1 saniye. |
İzolasyon Direnci | 100MΩ Min. @500Vdc |
Sertifikalar:
Elektriksel parametreler:
Motor Boyutu |
Voltaj / Aşama (V) |
Mevcut / Aşama (A) |
Direniş / Aşama (Ω) |
İndüktansa / Aşama (mH) |
Sayısı Kurşun Kablolar |
Rotor İnerti (g.cm)2) |
Motor ağırlığı (g) |
Motor uzunluğu L (mm) |
57 | 2.3 | 3 | 0.75 | 2.5 | 4 | 150 | 580 | 45 |
57 | 3 | 3 | 1 | 4.5 | 4 | 300 | 710 | 55 |
57 | 3.1 | 4 | 0.78 | 3.3 | 4 | 400 | 880 | 65 |
57 | 3.8 | 4 | 0.95 | 4.5 | 4 | 480 | 950 | 75 |
VSM57BSHSM standart dış motor çizimi:
Notlar:
Kurşun vida uzunluğu özel olabilir
Özel işleme kurşun vida sonunda uygulanabilir
Daha fazla top vida özellikleri için lütfen bizimle iletişime geçin.
VSM57BSHSMBall nut 1202 çizim çizimi:
VSM57BSHSMBall nut 1205 çizimi:
VSM57BSHSMBall nut 1210 çizimi:
Hız ve itiş eğrisi:
57 serisi 45mm motor uzunluğu bipolar Chopper sürüşü
% 100 akım atış frekansı ve itiş eğrisi
57 serisi 55mm motor uzunluğu bipolar Chopper sürüşü
% 100 akım atış frekansı ve itiş eğrisi
Kurşun (mm) | Doğrusal hız (mm/s) | |||||||
2 | 2 | 4 | 6 | 8 | 10 | 12 | 14 | 16 |
5 | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 |
10 | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 |
Test koşulları:Helikopter sürüşü, ramplama yok, yarı mikro adım, sürüş voltajı 40V
57 serisi 65mm motor uzunluğu bipolar Chopper sürüşü
% 100 akım atış frekansı ve itiş eğrisi
57 serisi 75mm motor uzunluğu bipolar Chopper sürüşü
% 100 akım atış frekansı ve itiş eğrisi
Kurşun (mm) | Doğrusal hız (mm/s) | |||||||
2 | 2 | 4 | 6 | 8 | 10 | 12 | 14 | 16 |
5 | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 |
10 | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 |
Test koşulları:Helikopter sürüşü, ramplama yok, yarı mikro adım, sürüş voltajı 40V
Uygulama alanları:
Tıbbi teşhis ekipmanları:57 mm hibrit top vida stepper motorları, görüntü tarayıcıları, CT tarayıcıları, X-ışını ekipmanları, MRI aletleri ve benzeri tıbbi teşhis ekipmanlarında kullanılabilir.Yüksek hassasiyetli konum kontrolü ve istikrarı tıbbi görüntü edinimi ve işleme sırasında hassas hareket ve konumlandırmayı sağlar.
Yaşam Bilimleri Araçları:Yaşam bilimi araştırma ve deneylerinde, 57 mm hibrit top vida adım motorları otomatik sıvı işleme sistemlerinde, yüksek verimli tarama ekipmanlarında, hücre kültürü cihazlarında,Gen dizilimcileriBu motorların yüksek hassasiyeti ve güvenilirliği, deney ekipmanlarında hassas hareket ve konum kontrolü talebini karşılamayı sağlar.
Robotik:57 mm hibrit top vida stepper motorları, ortak sürücüler, robotik kol hareketi ve hassas konumlandırma için robotikte yaygın olarak kullanılır.Yüksek çözünürlük ve düşük gürültü, robotik uygulamalarında hassas hareket ve kontrol talebini karşılamak için.
Lazer ekipmanları:57 mm hibrit top vida step motorları, odak ayarlama, panning tablosu ve optik yol kontrolü gibi görevler için lazer ekipmanlarında kullanılabilir.Yüksek hassasiyetli konum kontrolü ve istikrarı, lazer ışınının hassas odaklanmasını ve konumlandırılmasını gerçekleştirmesini sağlar.
Analiz Araçları:Çeşitli türde laboratuvar analitik aletlerde, 57 mm hibrit top vida adım motorları otomatik örnek işleme, örnek besleme sistemleri, sıvı kromatograflar,Gaz kromatograflarıBu motorların yüksek hassas hareketleri ve istikrarlı performansları laboratuvar analizinin doğruluğunu ve verimliliğini artırmada önemli bir rol oynamaktadır.
Yarım iletken ve elektronik üretim ekipmanları:57 mm hibrit top vida step motorları, yarı iletken ve elektronik üretim ekipmanlarında hassas konumlandırma ve otomasyon kontrolü için kullanılır.yarı iletken çip test ekipmanlarında kullanılabilir, ambalaj makineleri, yüzey montaj teknolojisi, basılı devre kartı imalatı ve yüksek hızlı, yüksek hassasiyetli ve güvenilir hareket kontrolü sağlamak için diğer alanlar.
Standart olmayan otomasyon ekipmanları ve çeşitli otomasyon ekipmanları:57 mm hibrit top vida step motorları, çok çeşitli standart olmayan otomasyon ekipmanları ve otomatik üretim hatları için uygundur.Otomatik montaj sistemi, ambalajlama ekipmanları, baskı makineleri, tekstil ekipmanları vb. Farklı alanlarda otomasyon ihtiyaçlarını karşılamak için kesin konum kontrolü ve güvenilir hareket performansı sağlarlar.
Avantajı:
Yüksek Döner-İnersiya oranı:Hibrit toplu vidalı adım motorları yüksek bir tork-inersi oranına sahiptir, bu da boyutlarına ve ağırlıklarına göre önemli bir tork çıkışı sağlayabilecekleri anlamına gelir.Bu onları kompakt bir form faktöründe yüksek tork gerektiren uygulamalar için ideal yapar, örneğin robotik, CNC makineleri ve otomasyon sistemleri.
Yüksek hızlanma ve yavaşlama:Bu motorlar hızlı hızlandırma ve yavaşlama yeteneğine sahiptir ve hızlı ve hassas hareketlere izin verir.Rotorun düşük inersi ve yüksek tork çıkışı motorun kontrol sinyallerine hızlı bir şekilde yanıt vermesini sağlar, daha hızlı başlangıç-durma süreleri ve genel sistem performansının iyileştirilmesiyle sonuçlanıyor.
Yumuşak Mikrostep:Hibrit top vida step motorları, daha ince çözünürlük ve daha düzgün hareket kontrolü sağlayan mikro adımlama işlemi için uygundur.Mikro adımlar her adımı daha küçük alt adımlara ayırır., adım boyutunu azaltır ve titreşim, gürültü ve rezonans etkilerini en aza indirir. Bu özellik, pürüzsüz ve hassas hareket gerektiren uygulamalarda özellikle faydalıdır,3D yazıcılar ve doğrusal konumlandırma sistemleri gibi.
Düşük tepki:Bu motorlardaki top vida mekanizması, rotor ve yük arasındaki oyun veya boşluk olan geri tepkiyi en aza indirmeye yardımcı olur.Yön değiştirirken veya geri hareket ederken en az kayıp hareket olduğu içinBu, seçme ve yerleştirme makineleri ve optik sistemler gibi kesin ve tekrarlanabilir konumlandırma gerektiren uygulamalar için çok önemlidir.
Yüksek Dinamik Yanıt:Hibrit adımlı motor ve top vida mekanizmasının kombinasyonu, yüksek dinamik yanıt sağlar, yani motor kontrol sinyalindeki değişiklikleri hızlı ve doğru bir şekilde takip edebilir.Hızdaki hızlı değişiklikleri içeren uygulamalar için bu tepkililik çok önemlidir, yönü veya konumu, yüksek hızlı işleme ve dinamik hareket kontrol sistemleri gibi.
Isı verimliliği:Hibrit toplu vidalı adımlı motorlar, çalışma sırasında etkili bir ısı dağılmasını sağlayan iyi bir termal vergiye sahip olmak üzere tasarlanmıştır.Bu aşırı ısınmayı önlemeye yardımcı olur ve sabit motor performansını sağlar, hatta uzun süreli kullanım veya zorlu uygulamalarda bile.
Maliyet Çözümü:Hibrit toplu vidalı adımlı motorlar, yüksek hassasiyet ve tork gerektiren uygulamalar için uygun maliyetli bir çözüm sunar.Hibrit adımlı motorlar performans arasında bir denge sağlar., maliyeti ve kullanım kolaylığı. genellikle kalite ve performansı tehlikeye atmadan maliyetin önemli bir faktör olduğu uygulamalar için tercih edilen bir seçimdir.
Motor Seçimi Gereksinimleri:
Hareket/montaj yönü
Güç Gereksinimleri
¢Yükleme Gereksinimleri
Son işleme gereksinimleri
Tam doğruluk gereksinimleri
Kodlayıcı Geri bildirim Gereksinimleri
El ayarlama gereksinimleri
Çevre Gereksinimleri
