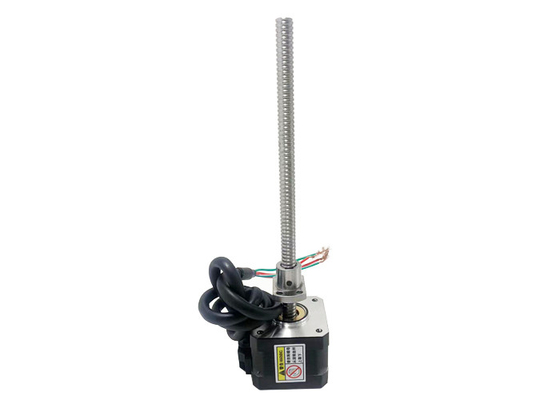

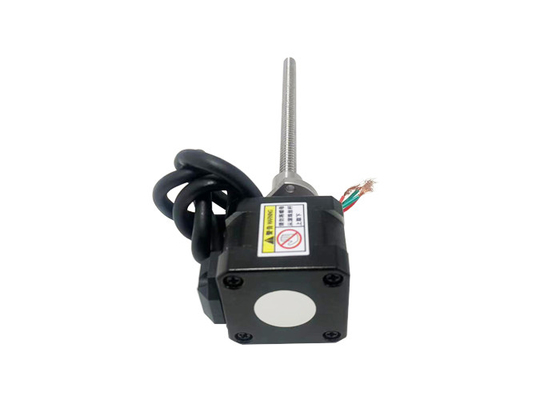

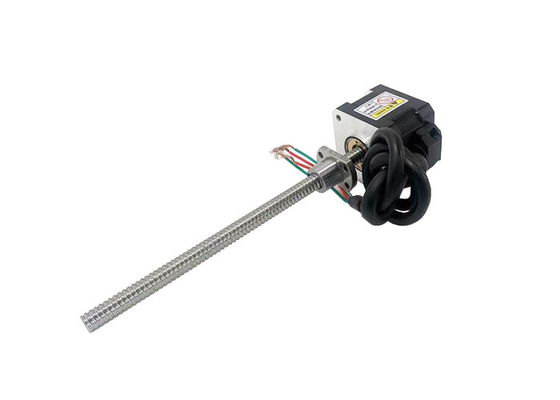

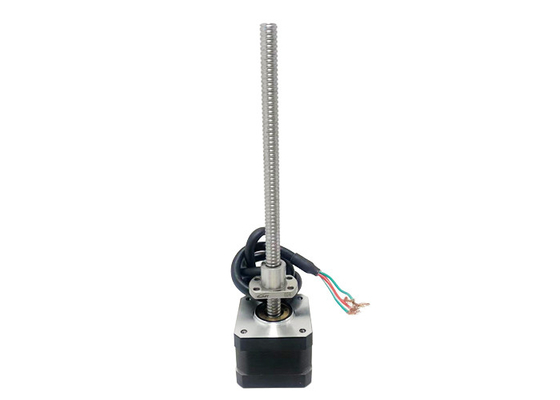

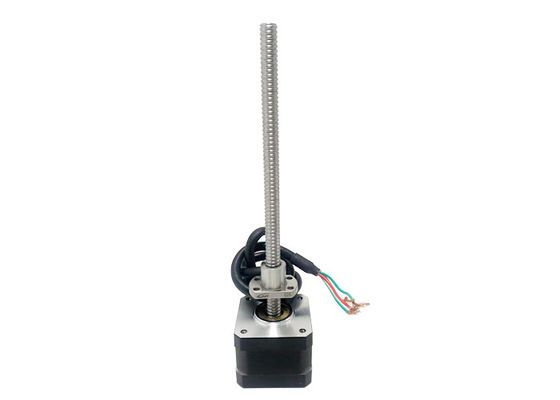

Nema 17 (42mm) hibrit vidalı step motor 1.8° Adım Açısı Voltaj 2.1 / 3.7V Akım 1A,4 Kurşun Tel
Ücretsiz numuneler ve kuponlar için benimle iletişime geçin.
Naber:0086 18588475571
sohbet: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xmotor boyutu | 42mm | Adım Açısı | 1.8° |
---|---|---|---|
Gerilim (V) | 2.1 / 3.7 | Akım (A) | 1 |
Direnç (Ohm) | 2.1 / 3.7 | Endüktans (mH) | 1,5 / 2,3 |
Kurşun teller | 4 | Şehir | ChangZhou |
Nema 17 (42mm) hibrit top vida adım motor 1.8° Adım açısı Voltaj 2.1 / 3.7V Akım 1A,4 Kurşun telleri
Nema 17 (42 mm) hibrit adımlı motor, bipolar, 4 kurşunlu, top vida, düşük gürültü, uzun ömürlü, yüksek performanslı, CE ve RoHS sertifikalı.
Açıklamalar:
Ürün Adı |
42 mm hibrit top vida step motor |
Model |
VSM42BSHSM |
Türü |
hibrit adım motorları |
Adım açısı |
1.8° |
Voltaj (V) |
2.6 / 3.3 / 2 / 2.5 |
Akım (A) |
1.5 / 2.5 |
Direnç (Ohm) |
1.8 / 2.2 / 0.8 / 1 |
İndüktansa (mH) |
2.6 / 4.6 / 1.8 / 2.8 |
Kurşun Kablolar | 4 |
Motor uzunluğu (mm) |
34 / 40 / 48 / 60 |
Çevre sıcaklığı | -20°C ~ +50°C |
Sıcaklık Artışı | En fazla 80 bin. |
Dielektrik Gücü | 1mA Max. @ 500V, 1KHz, 1 saniye. |
İzolasyon Direnci | 100MΩ Min. @500Vdc |
Sertifikalar:
Elektriksel parametreler:
Motor Boyutu |
Voltaj / Aşama (V) |
Mevcut / Aşama (A) |
Direniş / Aşama (Ω) |
İndüktansa / Aşama (mH) |
Sayısı Kurşun Kablolar |
Rotor İnerti (g.cm)2) |
Motor ağırlığı (g) |
Motor uzunluğu L (mm) |
42 | 2.6 | 1.5 | 1.8 | 2.6 | 4 | 35 | 250 | 34 |
42 | 3.3 | 1.5 | 2.2 | 4.6 | 4 | 55 | 290 | 40 |
42 | 2 | 2.5 | 0.8 | 1.8 | 4 | 70 | 385 | 48 |
42 | 2.5 | 2.5 | 1 | 2.8 | 4 | 105 | 450 | 60 |
VSM42BSHSM standart dış motor çizimi:
Notlar:
Kurşun vida uzunluğu özel olabilir
Özel işleme kurşun vida sonunda uygulanabilir
Daha fazla top vida özellikleri için lütfen bizimle iletişime geçin.
VSM42BSHSMBall nut 0801 veya 0802 çizim çizimi:
VSM42BSHSMBall nut 1202 çizim çizimi:
VSM42BSHSMBall nut 1205 çizim çizimi:
VSM42BSHSMBall nut 1210 çizim çizimi:
Hız ve itiş eğrisi:
42 serisi 34mm motor uzunluğu bipolar Chopper sürüşü
% 100 akım atış frekansı ve itiş eğrisi
42 serisi 40mm motor uzunluğu bipolar Chopper sürüşü
% 100 akım atış frekansı ve itiş eğrisi
Kurşun (mm) | Doğrusal hız (mm/s) | |||||||||
1 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
2 | 2 | 4 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 |
5 | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 |
10 | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 | 100 |
Test koşulları:Helikopter sürüşü, ramplama yok, yarı mikro adım, sürüş voltajı 40V
42 serisi 48mm motor uzunluğu bipolar Chopper sürüşü
% 100 akım atış frekansı ve itiş eğrisi
42 serisi 60mm motor uzunluğu bipolar Chopper sürüşü
% 100 akım atış frekansı ve itiş eğrisi
Kurşun (mm) | Doğrusal hız (mm/s) | |||||||||
1 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
2 | 2 | 4 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 |
5 | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 |
10 | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 | 100 |
Test koşulları:Helikopter sürüşü, ramplama yok, yarı mikro adım, sürüş voltajı 40V
Uygulama alanları:
Otomasyon ekipmanları:Bu motorlar, otomatik montaj hatları, ambalaj makineleri, otomatik depolama sistemleri ve daha fazlası gibi çeşitli otomasyon ekipmanlarında kullanılabilir.Yüksek hassasiyetli konumlandırma ve iş parçasının hassas manipülasyon ve konumlandırılması için güvenilir hareket kontrolü sağlarlar.
3D yazıcılar:42 mm hibrit top vida stepper motorları, baskı başının kesin konumlandırılması ve hareket kontrolü için 3 boyutlu yazıcıların hareketli eksenlerinde kullanılabilir.yüksek kaliteli baskı sonuçlarına ulaşılabilir.
CNC alet makineleri:Bu motorlar, XYZ konumlandırma masaları, freze makineleri ve oyma makineleri gibi CNC makinelerinin hareket ekselerinde kullanılabilir.Yüksek tork çıkışı ve hassas işleme ve oyma için güvenilir hareket kontrolü.
Tıbbi ekipman:42 mm hibrit top vida adım motorları tıbbi görüntüleme ekipmanları, cerrahi robotlar ve otomatik tıbbi aletler gibi tıbbi ekipmanlarda kullanılabilir.Tıbbi süreçlerin ince manipülasyonu ve otomasyonu için hassas konum kontrolü ve istikrarlı hareket sağlarlar.
Tekstil makineleri:Bu motorlar, dokuma makinelerinde, örneğin dokuma makinelerinde, dikiş makinelerinde, nakış makinelerinde ve daha fazlasında, çeşitli hareket ekseni için kullanılabilir.Tekstil üretim ve işleme yönelik yüksek hassasiyetli hareketler.
Robotik:42 mm hibrit top visli adım motorları, robotlardaki eklemlerde ve aktüatörlerde kullanılır.Kesin konum kontrolü ve yüksek tork çıkışı sağlarlar ve robotların doğru hareketini ve çalışmasını gerçekleştirmek için kullanılırlar.
Avantajı:
Yüksek konumlama doğruluğu:42 mm hibrit top vida stepper motorları yüksek konumlandırma doğruluğu sunar. Top vida iletim sistemi geri tepkiyi azaltır, sonuç olarak daha iyi hassasiyet ve tekrarlanabilirlik sağlar.Bu motorun doğru bir şekilde ulaşmak ve istenen pozisyonu korumak için izin verir, bu da hassas konumlandırma gerektiren uygulamalarda çok önemlidir.
Yükseltilmiş Döner çıkışı:Bu motorlar, standart adımlı motorlara kıyasla daha fazla tork çıkışı sağlar. Top vida mekanizması, motorun rotasyon hareketini doğrusal harekete verimli bir şekilde dönüştürür,Sonuç olarak daha iyi bir tork aktarımıBu, motorun daha büyük yükleri çalıştırmasına veya daha yüksek dirençleri aşmasına izin verir ve bu da onu zorlu tork gereksinimleri olan uygulamalar için uygundur.
Geliştirilmiş Yük Kapasitesi:Bu motorlardaki top vida iletim sistemi, yük taşıma kapasitesini artırır.motorun daha yüksek yükleri ele almasını ve çalışma sırasında istikrarını korumasını sağlarBu, onları ağır yüklerin taşınması veya zorlu ortamlarda çalışmayı içeren uygulamalar için uygun kılar.
Düşük Geri Çıkış:Geri tepme, bir aktarım sistemindeki vida ile dümen arasındaki oyuna veya boşluğa atıfta bulunur.Hareket kontrolü ve konumlandırma doğruluğunun iyileştirilmesiyle sonuçlanırDüşük geri tepki, motorun kontrol sinyalleri için hassas bir şekilde yanıt vermesini sağlar ve hareket üzerinde sıkı bir kontrol gerektiren uygulamalar için uygundur.
Daha yüksek verimlilik:Hibrit top vida step motorları geleneksel step motorlarına kıyasla daha yüksek verimlilik sunar.Daha iyi enerji dönüşümü ve daha az güç kaybı ile sonuçlanırBu, genel verimliliğin iyileştirilmesine ve daha düşük enerji tüketimine yol açar, böylece daha uygun maliyetli ve çevre dostu hale gelirler.
İşlem sorunsuz:Top vida mekanizması, diğer aktarım sistemlerine kıyasla daha düzgün ve daha hassas bir doğrusal hareket sağlar.Daha sessiz ve daha istikrarlı bir performans sağlamakSonuç olarak, bu motorlar gürültü ve titreşimlerin en aza indirgenmesi gereken uygulamalar için uygundur.
Uzun ömürlü ve güvenilir:42 mm hibrit top vida step motorları dayanıklılık ve uzun hizmet ömrü için tasarlanmıştır.zorlu çalışma koşullarında bile güvenilir ve tutarlı bir performans sağlarBu, bakım gereksinimlerinin azaltılmasına ve sistemin güvenilirliğinin iyileştirilmesine neden olur.
Motor Seçimi Gereksinimleri:
Hareket/montaj yönü
Güç Gereksinimleri
¢Yükleme Gereksinimleri
Son işleme gereksinimleri
Tam doğruluk gereksinimleri
Kodlayıcı Geri bildirim Gereksinimleri
El ayarlama gereksinimleri
Çevre Gereksinimleri
