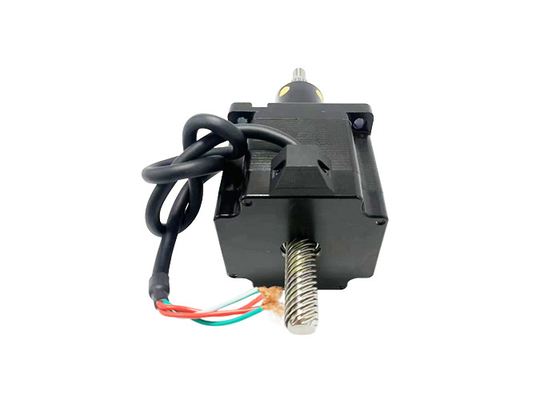

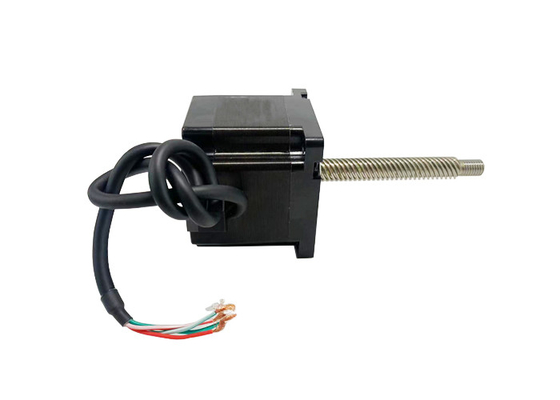

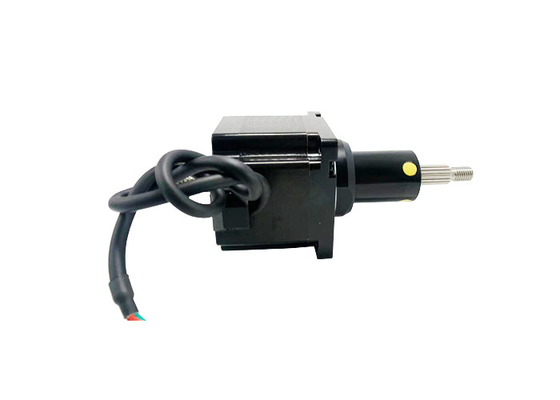

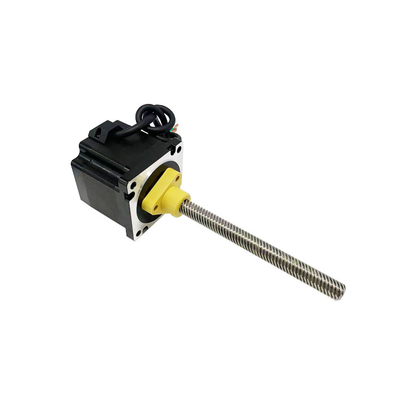

Nema 34 (86 mm) hibrit kademeli motor, iki kutuplu, 4 uçlu, ACME vidalı, düşük gürültülü, uzun ömürlü, formik ekipman
Ücretsiz numuneler ve kuponlar için benimle iletişime geçin.
Naber:0086 18588475571
sohbet: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xmotor boyutu | 86mm | Adım Açısı | 1.8° |
---|---|---|---|
Gerilim (V) | 3 / 4.8 | Akım (A) | 6 |
Direnç (Ohm) | 0,5 / 0,8 | Endüktans (mH) | 4 / 8.5 |
Kurşun teller | 4 | Şehir | ChangZhou |
Nema 34 (86mm) hibrit adımlı motor, bipolar, 4 başlıklı, ACME başlıklı vida, düşük gürültü, uzun ömürlü, formik ekipman

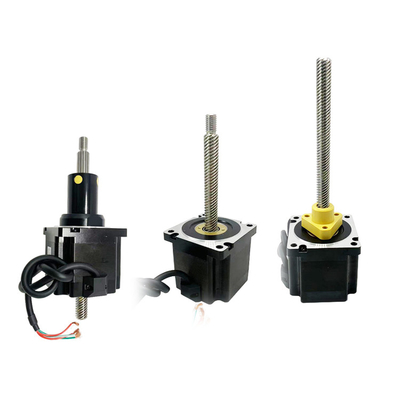

Bu 86 mm hibrit adımlı motor üç tipte mevcuttur: harici tahrikli, akımsal ve sabit akımsal.
ACME kurşun vida stepper motoru, kurşun vida kullanılarak döner hareketi doğrusal harekete dönüştürür; kurşun vida çapı ve kurşun çeşitli kombinasyonlara sahiptir,farklı uygulama gereksinimlerini karşılamak için.
Kurşun vida stepper motoru genellikle tıbbi ekipman, telekomünikasyon cihazı gibi hassas doğrusal hareket, düşük gürültü, yüksek maliyetli gerektiren uygulamalarda kullanılır.
ThinkerMotion, 30N'den 2400N'ye kadar yük aralığı ile tam yelpazede kurşun vida adım motorları sunar (NEMA 8, NEMA11, NEMA14, NEMA17, NEMA23, NEMA24, NEMA34) ve 3 tür mevcuttur (dış, kaptif,Kaptif olmayanlar). Özellikler, vida uzunluğu ve vida sonu, manyetik fren, kodlayıcı, geri tepki karşıtı fındık vb. gibi isteklere göre işlenebilir.
Açıklamalar:
Ürün Adı |
86 mm hibrit adımlı motorlar |
Model |
VSM86HSM |
Türü |
hibrit adım motorları |
Adım açısı |
1.8° |
Voltaj (V) |
3/4.8 |
Akım (A) |
6 |
Direnç (Ohm) |
0.5/0.8 |
İndüktansa (mH) |
4/8.5 |
Kurşun Kablolar | 4 |
Motor uzunluğu (mm) |
76/114 |
Çevre sıcaklığı | -20°C ~ +50°C |
Sıcaklık Artışı | En fazla 80 bin. |
Dielektrik Gücü | 1mA Max. @ 500V, 1KHz, 1 saniye. |
İzolasyon Direnci | 100MΩ Min. @500Vdc |
Sertifikalar:
Elektriksel parametreler:
Motor Boyutu |
Voltaj / Aşama (V) |
Mevcut / Aşama (A) |
Direniş / Aşama (Ω) |
İndüktansa / Aşama (mH) |
Sayısı Kurşun Kablolar |
Rotor İnerti (g.cm)2) |
Motor ağırlığı (g) |
Motor uzunluğu L (mm) |
86 | 3 | 6 | 0.5 | 4 | 4 | 1300 | 2400 | 76 |
86 | 4.8 | 6 | 0.8 | 8.5 | 4 | 2500 | 5000 | 114 |
Kurşun vida özellikleri ve performans parametreleri:
Çapraz (mm) |
Kurşun (mm) |
Adım (mm) |
Kendini kilitleyen kuvveti kapat (N) |
15.875 | 2.54 | 0.0127 | 2000 |
15.875 | 3.175 | 0.015875 | 1500 |
15.875 | 6.35 | 0.03175 | 200 |
15.875 | 12.7 | 0.0635 | 50 |
15.875 | 25.4 | 0.127 | 20 |
Not: Daha fazla kurşun vida özellikleri için lütfen bizimle iletişime geçin.
VSM86HSM standart dış motor çizimi:
Notlar:
Kurşun vida uzunluğu özel olabilir
Özel işleme kurşun vida sonunda uygulanabilir
86 mm hibrit adımlı motorlar için standart kaptif motor çizimi:
Notlar:
Özel işleme kurşun vida sonunda uygulanabilir
S felci (mm) |
A boyutu (mm) |
Boyut B (mm) | |
L = 76 | L = 114 | ||
12.7 | 29.7 | 0 | 0 |
19.1 | 36.1 | 2.1 | 0 |
25.4 | 42.4 | 8.4 | 0 |
31.8 | 48.8 | 14.8 | 0 |
38.1 | 55.1 | 21.1 | 0 |
50.8 | 67.8 | 33.8 | 0 |
63.5 | 80.5 | 46.5 | 8.5 |
86 mm hibrit basamaklı motor standart sabit motor çizimi:
Notlar:
Kurşun vida uzunluğu özel olabilir
Özel işleme kurşun vida sonunda uygulanabilir
Hız ve itiş eğrisi:
86 serisi 76mm motor uzunluğu bipolar Chopper sürüşü
% 100 akım atış frekansı ve itiş eğrisi (Φ15.88mm kurşun vida)
86 serisi 114mm motor uzunluğu bipolar Chopper sürüşü
% 100 akım atış frekansı ve itiş eğrisi (Φ15.88mm kurşun vida)
Kurşun (mm) | Doğrusal hız (mm/s) | |||||||||
2.54 | 1.27 | 2.54 | 3.81 | 5.08 | 6.35 | 7.62 | 8.89 | 10.16 | 11.43 | 12.7 |
3.175 | 1.5875 | 3.175 | 4.7625 | 6.35 | 7.9375 | 9.525 | 11.1125 | 12.7 | 14.2875 | 15.875 |
6.35 | 3.175 | 6.35 | 9.525 | 12.7 | 15.875 | 19.05 | 22.225 | 25.4 | 28.575 | 31.75 |
12.7 | 6.35 | 12.7 | 19.05 | 25.4 | 31.75 | 38.1 | 44.45 | 50.8 | 57.15 | 63.5 |
25.4 | 12.7 | 25.4 | 38.1 | 50.8 | 63.5 | 76.2 | 88.9 | 101.6 | 114.3 | 127 |
Test koşulları:
Helikopter sürüşü, ramplama yok, yarı mikro adım, sürüş voltajı 40V
Uygulama alanları:
CNC alet makineleri:86 mm hibrit adım motorları, yüksek hassasiyetli işleme işlemlerini gerçekleştirmek için kesme araçlarının hareketini ve konumunu kontrol etmek için CNC makinelerinde yaygın olarak kullanılır.
Otomasyon ekipmanları:86 mm hibrit adım motorları, otomatik ambalaj makineleri, otomatik sıralama sistemleri, otomatik üretim hatları vb. gibi çeşitli otomasyon ekipmanlarında kullanılabilir.Hareket ve konumlandırmayı kontrol etmek için.
3D baskı:3 boyutlu baskı alanında, 86 mm hibrit adımlı motorlar, hassas baskı işlemlerini gerçekleştirmek için baskı başının konumunu ve hareketini kontrol etmek için kullanılır.
Tıbbi cihazlar:86 mm hibrit adım motorları, tıbbi şırınga pompaları, tıbbi robotlar, tıbbi tarama ekipmanları vb. gibi tıbbi cihazlarda, hassas konum kontrolü ve hareket kontrolü için yaygın olarak kullanılır.
Telekomünikasyon ekipmanları:86 mm hibrit adım motorları, iletişim antenlerinin konumlandırma sistemi gibi telekomünikasyon ekipmanlarında hassas konumlandırma ve kontrol için kullanılabilir.Fiber optik ekipmanlarının hassas kontrolü.
Tekstil makineleri:Tekstil endüstrisinde, 86 mm hibrit adım motorları, tekstil işleminin doğruluğunu ve istikrarını sağlamak için iplik makinelerini, dokuma makinelerini ve diğer ekipmanları kontrol etmek için kullanılabilir.
Robotik:86 mm hibrit adımlı motorlar, endüstriyel robotlar, servis robotları, işbirlikçi robotlar vb. dahil olmak üzere çeşitli robotik uygulamalarında, hassas hareket ve işlem için kullanılabilir.
Otomatik Depolama Sistemleri:Otomatik depolama ve lojistik sistemlerinde, 86 mm hibrit adımlı motorlar, taşıyıcı kemerleri, asansörleri,Ayarların doğru konumlandırılması ve kullanımı için yığıcılar ve diğer ekipmanlar.
Avantajı:
Pürüzsüz ve hassas hareket:86 mm hibrit adım motorları, özgün adım çözünürlüğü nedeniyle pürüzsüz ve hassas bir hareket sağlayabilir.titreşim riskini azaltmak ve yüksek kaliteli performans sağlamak.
Düşük hızlarda yüksek tork:Hibrit adımlı motorlar, düşük hızlarda bile yüksek tork çıkışı sağlar, bu da onları güçlü bir tutma veya başlangıç torku gerektiren uygulamalar için uygundur.Bu özellik, motorun dış kuvvetlere karşı pozisyonunu koruması gereken durumlarda özellikle faydalıdır..
Çok çeşitli adım çözünürlükleri:86 mm hibrit adım motorları, hareketin ince bir şekilde kontrol edilmesini sağlayan geniş bir adım çözünürlüğü sunar.daha düzgün hareket ve daha iyi konum doğruluğu ile sonuçlanır.
Sürüşü ve kontrolü kolaydır: Hibrit adımlı motorlar, tipik olarak nabız ve yön sinyalleri kullanarak basit bir sürüş ve kontrol mimarisine sahiptir.Bu onları çeşitli kontrol sistemlerine entegre etmeyi kolaylaştırır., karmaşıklığı ve geliştirme süresini azaltır.
Yüksek güvenilirlik ve dayanıklılık:86 mm hibrit adım motorları dayanıklılıkları ve uzun çalışma ömrü ile bilinir.Performansı tehlikeye atmadan.
Maliyet etkin bir çözüm:Hibrit adımlı motorlar, servo motorlar gibi diğer hareket kontrol teknolojilerine kıyasla uygun maliyetli bir çözüm sunar.bütçe bakımından önemli olan uygulamalara uygun hale getirmek.
Çok yönlü uygulamalar:86 mm hibrit adımlı motorlar, robotik, otomasyon, imalat, 3 boyutlu baskı, tıbbi ekipman ve daha fazlası da dahil olmak üzere çeşitli endüstrilerde uygulamalar bulur.Çok yönlülükleri, kesin konumlandırma ve kontrol gerektiren çok çeşitli uygulamalarda kullanılmasına izin verir..
Motor Seçimi Gereksinimleri:
Hareket/montaj yönü
Güç Gereksinimleri
¢Yükleme Gereksinimleri
Son işleme gereksinimleri
Tam doğruluk gereksinimleri
Kodlayıcı Geri bildirim Gereksinimleri
El ayarlama gereksinimleri
Çevre Gereksinimleri
