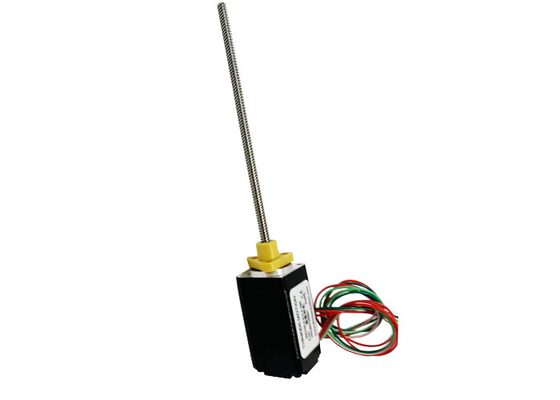

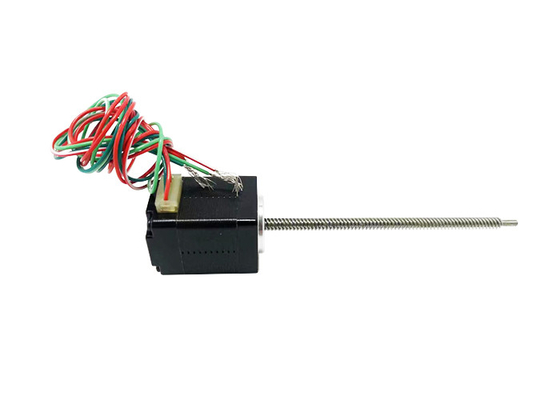

Nema 8 (20mm) hibrit kademeli motor, iki kutuplu, 4 uçlu, ACME vidalı mil, düşük gürültü, uzun ömür, yüksek performans
| Menşe yeri | Çin |
|---|---|
| Marka adı | VIC-TECH |
| Sertifika | RoHS |
| Model numarası | VSM20HSM |
| Min sipariş miktarı | 1 ünite |
| Fiyat | $33~$78/Unit |
| Ambalaj bilgileri | Standart ihracat paketi veya özelleştirilebilir |
| Teslim süresi | 15-30 iş günü |
| Ödeme koşulları | Western Union, T/T, L/C, MoneyGram |
| Yetenek temini | 1000000 Adet/yıl |
Ücretsiz numuneler ve kuponlar için benimle iletişime geçin.
Naber:0086 18588475571
sohbet: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÜrün ayrıntıları
| motor boyutu | 20mm | Gerilim/Faz | 2,5 / 6,3V |
|---|---|---|---|
| Akım/Faz | 0,5A | Direnç/Faz | 5,1 / 12,5Ω |
| Endüktans/Faz | 1,5 / 4,5mH | Kurşun tel sayısı | 4 |
| Rotor ataleti | 2 g·cm² | Şehir | ChangZhou |
Ürün Açıklaması
Nema 8 (20mm) hibrit adımlı motor, bipolar, 4 kurşun, ACME kurşun vida, düşük gürültü, uzun ömür, yüksek performans

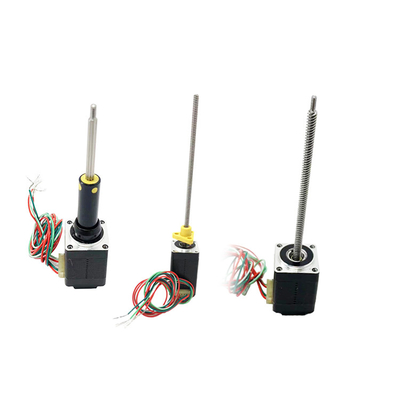

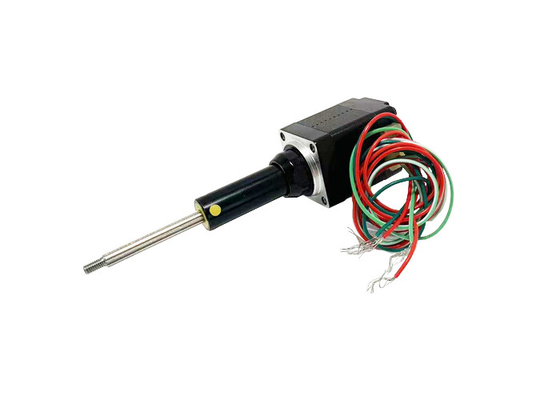

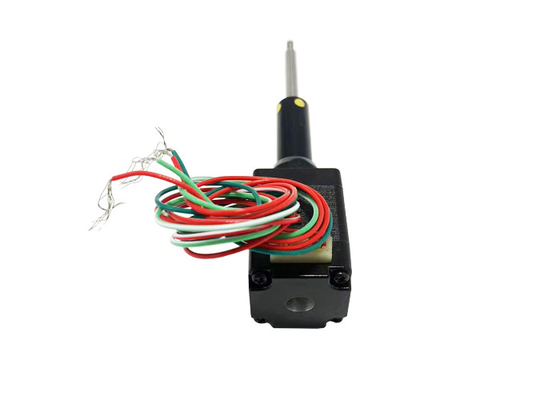

Bu 20 mm hibrit adımlı motor üç tipte mevcuttur: dıştan tahrik edilen, geçiş ekseni ve geçiş sabit ekseni.
VSM20HSM standart dış motor çizimi:
Açıklamalar:
|
Ürün Adı |
20 mm Dıştan tahrik edilen hibrit adım motorları |
|
Model |
VSM20HSM |
|
Türü |
hibrit adım motorları |
|
Adım açısı |
1.8° |
|
Voltaj (V) |
2.5 / 6.3 |
|
Akım (A) |
0.5 |
|
Direnç (Ohm) |
5.1 / 12.5 |
|
İndüktansa (mH) |
1.5 / 4.5 |
| Kurşun Kablolar | 4 |
|
Dayanım tork (N.m) |
00.02 / 0.04 |
|
Motor uzunluğu (mm) |
30 / 42 |
| Çevre sıcaklığı | -20°C ~ +50°C |
| Sıcaklık Artışı | En fazla 80 bin. |
| Dielektrik Gücü | 1mA Max. @ 500V, 1KHz, 1 saniye. |
| İzolasyon Direnci | 100MΩ Min. @500Vdc |
Sertifikalar:
Elektriksel parametreler:
| Motor Boyutu |
Voltaj/ Aşama (V) |
Mevcut/ Aşama (A) |
Direnç/ Aşama (Ω) |
İndüktansa/ Aşama (mH) |
Sayısı Kurşun Kablolar |
Rotor İnerti (g.cm)2) |
Durum Döner (N.m) |
Motor uzunluğu L (mm) |
| 20 | 2.5 | 0.5 | 5.1 | 1.5 | 4 | 2 | 0.02 | 30 |
| 20 | 6.3 | 0.5 | 12.5 | 4.5 | 4 | 3 | 0.04 | 42 |
Genel teknik parametreler:
| Radyal açıklık | 0.02mm Max (450g yük) | İzolasyon direnci | 100MΩ @500VDC |
| Eksen boşluğu | 0.08mm Max (450g yük) | Dielektrik kuvveti | 500VAC, 1mA, 1s@1KHZ |
| Maksimum radyal yük | 15N (20mm flens yüzeyinde) | İzolasyon sınıfı | B sınıfı (80K) |
| Maksimum eksen yükü | 5N | Çevre sıcaklığı | -20°C ~ +50°C |
vida özellikleri:
| Kurşun vida çapı ((mm) | Kurşun ((mm) | Adım ((mm) | Kendini kilitleyici kuvveti kapatma gücü (N) |
| 3.5 | 0.6096 | 0.003048 | 80 |
| 3.5 | 1 | 0.005 | 40 |
| 3.5 | 2 | 0.01 | 10 |
| 3.5 | 4 | 0.02 | 1 |
| 3.5 | 8 | 0.04 | 0 |
Döner-sıklık eğrisi:
Test koşulları:
Helikopter sürüşü, yarı mikro-açma, sürüş voltajı 24V
Uygulama alanları:
3D baskı:20 mm hibrit adım motorları, baskı başını, sahnesi ve eksenel hareket sistemini çalıştırmak için 3 boyutlu yazıcılarda hareket kontrolü için kullanılabilir.
Otomasyon ekipmanları: Bu adım motorları genellikle otomatik ambalajlama makineleri, otomatik montaj hatları, otomatik manipülasyon robot kolları vb. gibi otomasyon ekipmanlarında kullanılır.tam konum ve hız kontrolü için.
Robotik:Robotik alanında, robotların eklem hareketlerini kontrol etmek için 20 mm hibrit adım motorları kullanılır.
CNC alet makineleri:Bu adımlı motorlar, yüksek hassasiyetli işleme için araçların veya masaların hassas hareketlerini çalıştırmak için CNC makinelerinde de kullanılır.
Tıbbi ekipman:Tıbbi ekipmanlarda, cerrahi robotlar ve ilaç dağıtım sistemleri gibi tıbbi ekipmanlarda bileşenlerin hareketini doğru bir şekilde kontrol etmek için 20 mm hibrit adım motorları kullanılabilir.
Otomobil ekipmanları:Otomobil endüstrisinde, bu adım motorları, cam kaldırma ve indirme sistemleri, koltuk ayarlama sistemleri,ve benzeri..
Akıllı Ev:Akıllı ev alanında, perdelerin açılması ve kapanmasını, ev güvenlik sistemlerindeki dönen kameraları vb. kontrol etmek için 20 mm hibrit adımlı motorlar kullanılabilir.
Bunlar, 20 mm hibrit adım motorlarının yaygın uygulama alanlarından sadece bazılarıdır. Aslında, adım motorlarının çeşitli endüstrilerde ve alanlarda çok çeşitli uygulamalar vardır.Özel kullanım senaryoları da özel özelliklerine bağlıdır., performans ve kontrol gereksinimleri.
Avantajı:
Kesinlik ve konumlandırma yeteneği:Hibrit adım motorları, genellikle 1,8 derece veya 0.9 derece gibi düşük adım açıları ile ince adım hareketleri için yüksek doğruluk ve konumlandırma yeteneği sunar.Daha hassas bir konum kontrolü ile sonuçlanır.
Yüksek tork ve yüksek hız:Hibrit adımlı motorlar, yüksek tork çıkışı ve doğru sürücü ve denetleyici ile yüksek hız sağlamak için yapısal olarak tasarlanmıştır.Bu hem yüksek tork hem de yüksek hız hareket gerektiren uygulamalar için uygun yapar.
Kontrol edilebilirlik ve Programlanabilirlik:Hibrit adım motorları, iyi kontrol edilebilirliğe sahip açık döngü kontrol sistemidir.Yüksek derecede programlanabilir ve kontrol edilebilir hareket dizileri ile sonuçlanır.
Basit sürüş ve kontrol:Hibrit adımlı motorlar, diğer motor türlerine kıyasla nispeten basit bir tahrik ve kontrol devresine sahiptir.Kodlayıcılar) ve uygun sürücüler ve denetleyiciler tarafından doğrudan kontrol edilebilir.Bu, sistem tasarımını ve kurulumunu basitleştirir ve maliyetleri azaltır.
Yüksek güvenilirlik ve istikrar:Hibrit adımlı motorlar, basit yapıları, hareketli parça sayısının az olması ve fırçasız tasarımı nedeniyle yüksek güvenilirlik ve istikrar sağlar.Uzun bir hizmet ömrüne sahip, ve uygun kullanım ve işletim ile istikrarlı bir performans sağlar.
Enerji verimli ve düşük gürültü:Hibrit adımlı motorlar enerji verimlidir, nispeten düşük güçte yüksek çıkış tork sağlar.Onlara gürültü duyarlı uygulamalarda avantaj sağlıyor.
Motor Seçimi Gereksinimleri:
Hareket/montaj yönü
Güç Gereksinimleri
¢Yükleme Gereksinimleri
Son işleme gereksinimleri
Tam doğruluk gereksinimleri
Kodlayıcı Geri bildirim Gereksinimleri
El ayarlama gereksinimleri
Çevre Gereksinimleri
